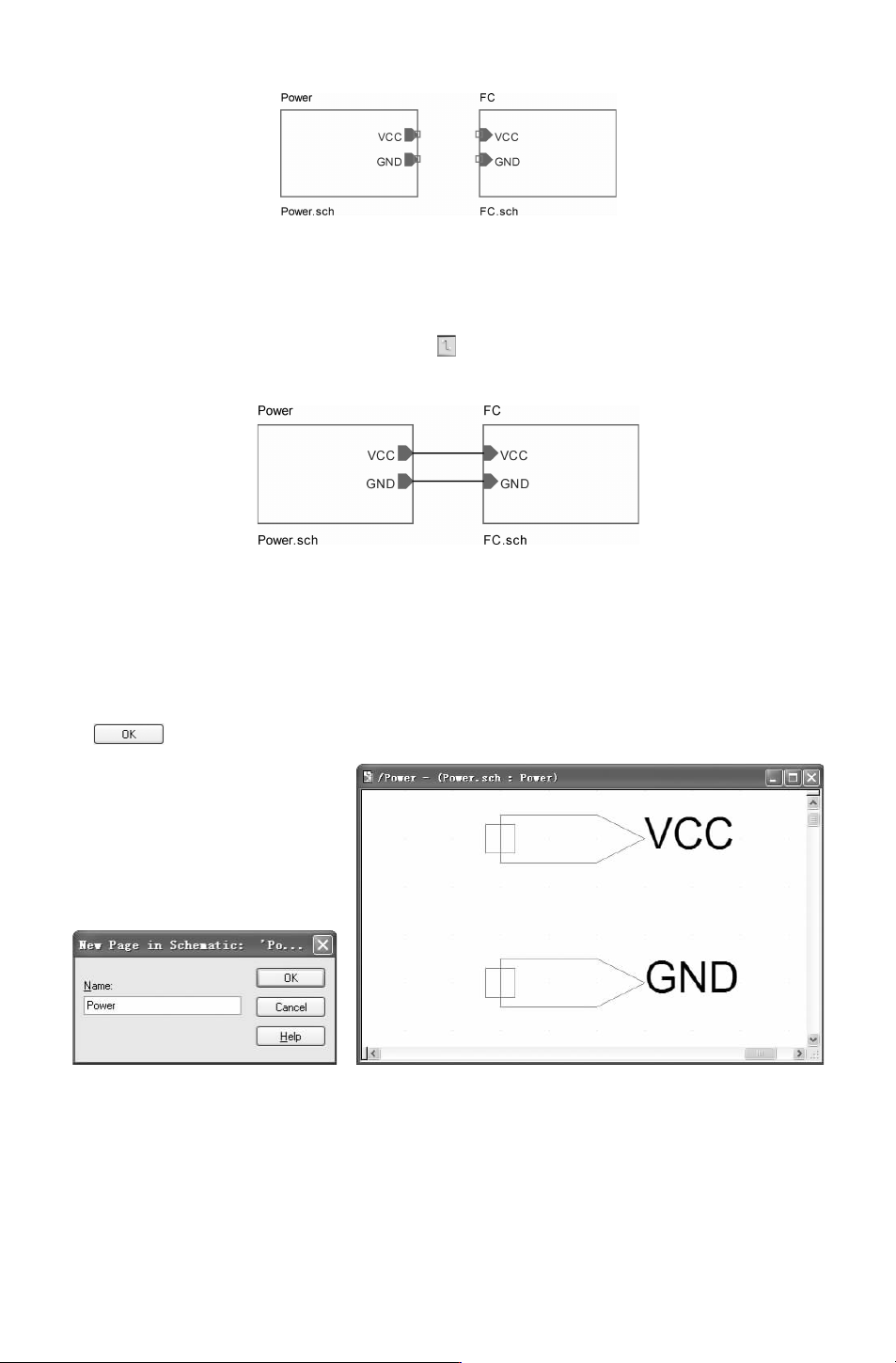

图 6－275 放置图样入口
3.原理图设计
选择菜单栏中的 “Place（放置）”
→
“Wire（导线）” 命令，或单击 “Draw （绘图）”
工具栏中的 “Placewire（放置导线）” 按钮 ，对原理图进行布线操作，结果如图 6－276
所示。
图 6－276 绘制结果
4.生成子原理图
1）选中 “Power”层次块，右击鼠标，选择 “DescendHierarchy（生成下层电路层）”
命令，弹出如图 6－277所示的对话框，系统会自动创建一个电路原理图文件夹，弹出的对
话框中可以修改创建电路原理图文件夹的名称，在 “
Name（名称）” 栏中输入 “Power”，
单击 按钮，创建层次块 “Power”对应的下层电路，如图 6－278所示。
图 6－277 修改下层电路图名称 图 6－278 Logic层次块对应的下层电路
2）用同样的方法创建层次块 “FC” 对应的子原理图，如图 6－279所示。
3）与此同时，在项目管理器中产生了新的电路图 Power.sch：Power和 FC.sch：FC，如
图 6－280所示。
