“Logic（原理图）”菜单：用于原理图属性的添加与设置。

●

“Place（放置）” 菜单：包含了在 PCB中放置对象的各种菜单项。

●

“FlowPlan（流程图）”：用于对流程图的插入、编辑等操作。

●

“Route（布线）”菜单：可进行与 PCB布线相关的操作。

●

“Analyze（分析）” 菜单：用于电路板分析设置。

●

“Manufacture（制造）” 菜单：用于电路板加工制造前的参数设置。

●

“Tools（工具）”菜单：可为 PCB设计提供各种工具，如 DRC检查、元件的手动或自

动布局、PCB图的密度分析以及信号完整性分析等操作。

●

“Help（帮助）” 菜单：帮助菜单。

3.工具栏

工具栏中以图标按钮的形式列出了常用菜单命令的快捷方式，用户可根据需要对工具栏

中包含的命令项进行选择，对摆放位置进行调整。

在 PCB设计界面中，AllegroPCB16.6提供了丰富的工具栏，共有 16种，如图 1－13

所示。

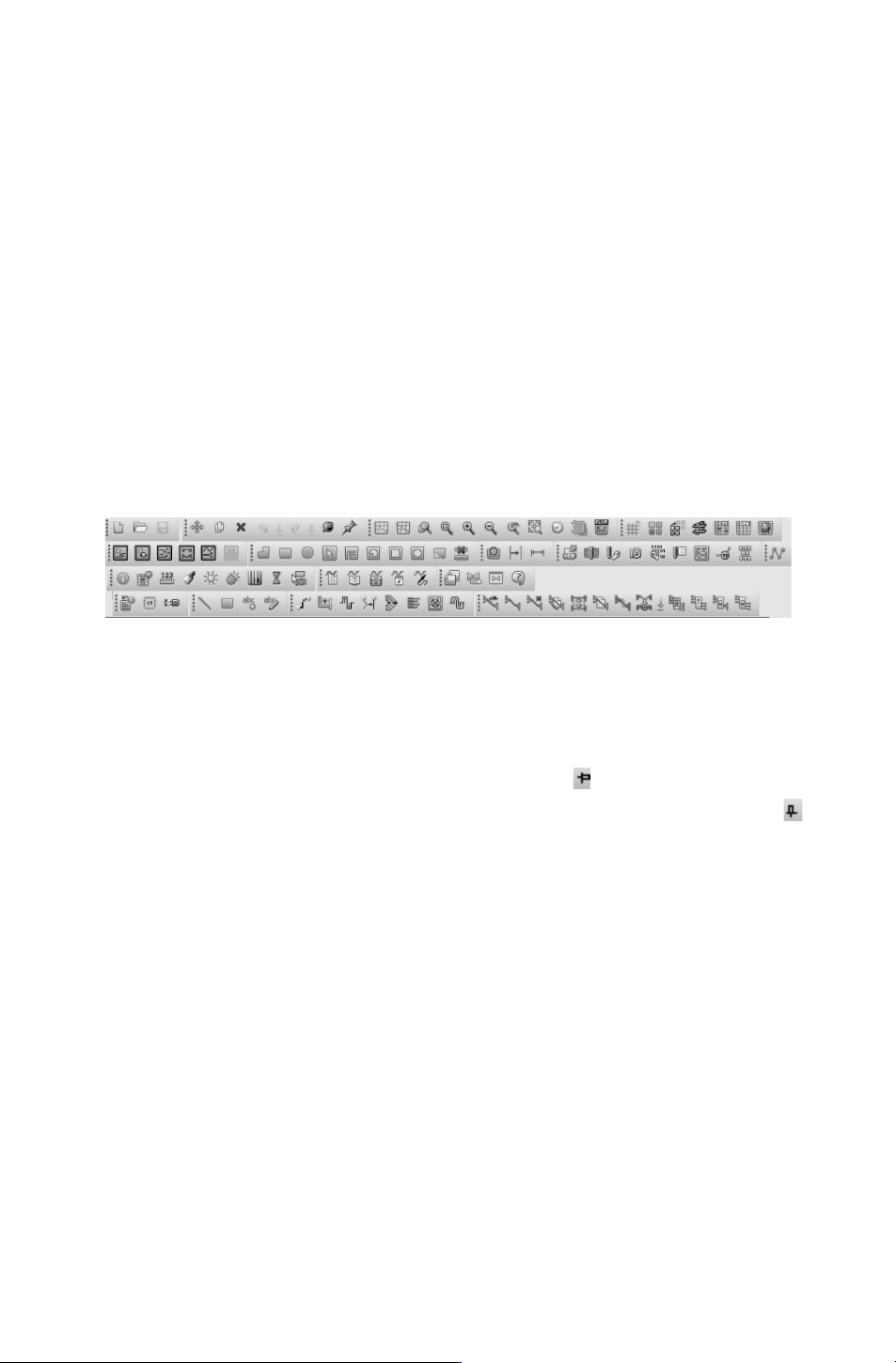

图 1－13　工具栏

4.控制面板

控制面板一般位于右侧，是一个浮动面板，当光标移动到其标签上时，就会显示该面

板，可以通过单击标签在几个浮动面板间进行切换。也可将该面板固定显示在右侧。

当工作面板为浮动状态时，单击右上角的 “固定” 按钮

，面板固定在工作窗口右侧，

不随鼠标的移开而自动隐藏；单击此按钮，这时，右上角的图标变为 “浮动” 按钮，工

作面板变为浮动，将鼠标放置在此处时，面板打开，移开鼠标，面板自动隐藏。

在 PCB设计中经常用到的工作面板有 Option（选项）面板、Find（查找）面板及 Visi-

ble（可见性）面板。

5.视窗

在 “WorldView （视窗）” 窗口中可以看到整个电路板的轮廓，也可以显示电路板局部

区域，同时控制该电路板的大小，调整电路板位置。

6.状态栏

状态栏显示在编辑器窗口最下方，与标题栏相对应，分布在整个编辑器窗口的顶端或底

部。实时显示执行的命令名称、坐标点位置等信息，如图 1－14所示。

7.命令窗口

“Command（命令）” 窗口是输入命令名和显示命令提示的区域，显示正在使用的命令

信息，默认的命令行在工作区下方，为若干文本行。绝大多数的

Allegro的菜单中的命令都

有相对应的命令名字，通过在命令窗口中输入相应的 “名字＋〈Enter〉”，或通过鼠标单击

相应的命令达到一样的效果。

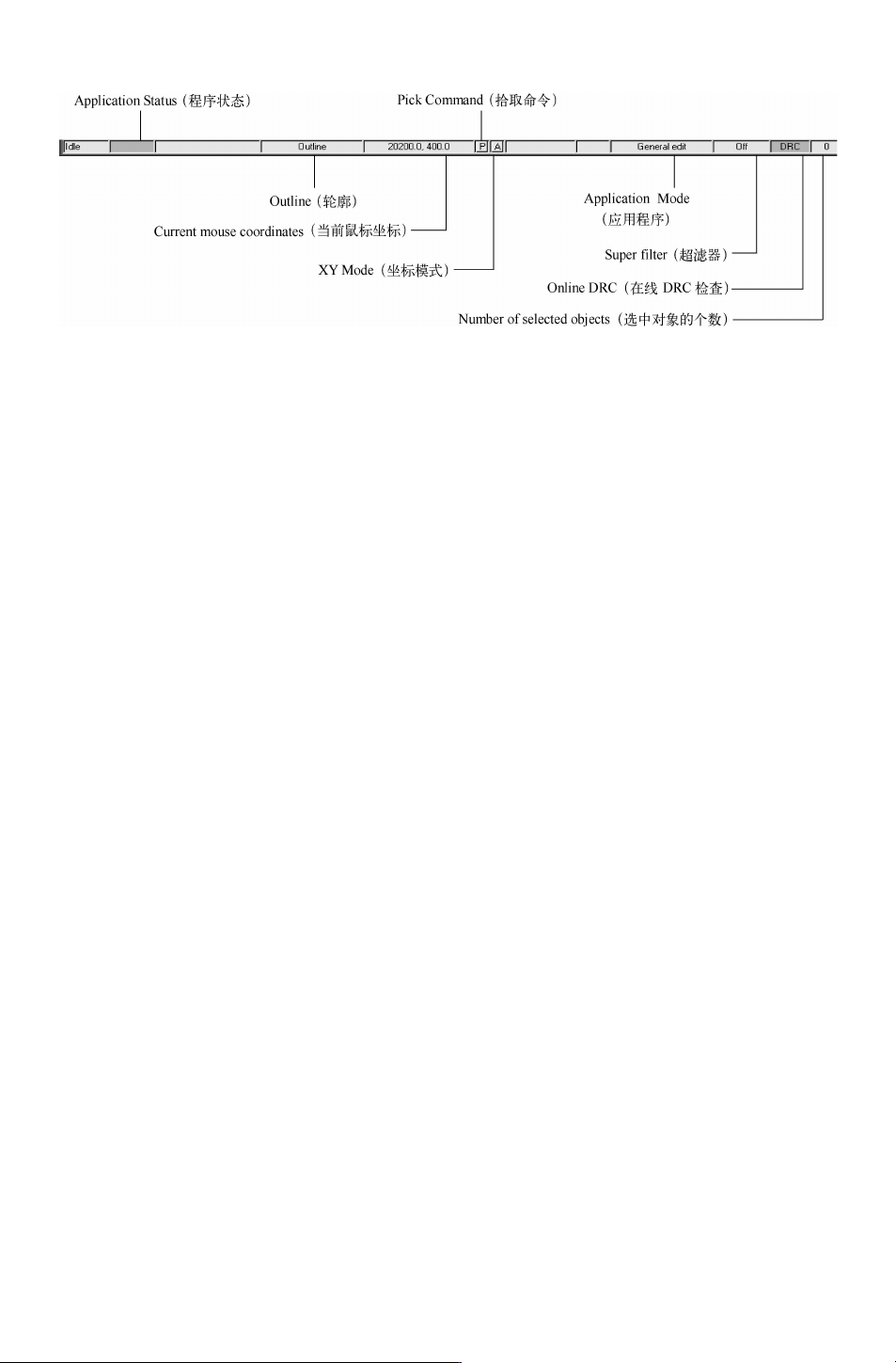

图 1－14　状态栏

通过命令窗口反馈各种信息，包括出错信息。因此，用户要时刻关注在命令窗口中出现

的信息。

8.工作区

工作区是进行电路原理图设计的工作平台。在该区域中，用户可以新绘制一张电路图，

将从原理图中导入的封装元件进行布局、布线、覆铜等操作。

1.3　Cadence功能模块

下面简单介绍 Cadence16.6的具体功能模块：

●

“DesignEntryCIS”：Cadence公司收购的 OrCAD公司的旧版本 Capture和 CaptureCIS，

是国际上通用的、标准的原理图输入工具，设计快捷方便，图形美观，与

Allegro软

件平台实现了无缝连接。

●

“DesignEntryHDL”：是旧版本的 ConceptHDL，提供了基于 DesignCapture环境的原

理图设计，允许使用表格、原理图和 VerilogHDL进行设计。

●

“DesignEntryHDLRuleChecker”：检查 DesignEntryHDL规则的工具。

●

“LibraryExplorer”：包括 “PartDeveloper” 和 “LibraryExplorer” 两个功能，进行数

字设计库的管理，可以调用建立 “PartDeveloper”、 “PartTableEditor”、 “DesignEn-

try”、“Packager－XL” 和 “Allegro” 的元件符号和模型。

●

“ModelIntegrity”：查看与验证模型的工具。

●

“OrCADCapture”：原理图设计工具。

●

“OrCADCaptureCIS”：原理图设计工具。

●

“PackageDesigner”：高密度 IC封装设计和分析。

●

“PCBEditor”：完整的 PCB设计工具。

●

“PCBRouter”：CCT布线器。

●

“PCBSI”：建立数字 PCB系统和集成电路封装设计的集成高速设计和分析环境，可

以解决电器性能相关问题，如信号完整性、串扰、电源完整性和 EMI。

●

“PhysicalViewer”：Allegro浏览器模块。

●

“ProjectManager”：DesignEntryHDL的项目管理器。

●

“PSpiceAD”：原理图仿真工具。
