报表）” 命令，或单击 “Capture” 工具栏中的 “BillofMaterials（材料报表）” 按钮 ，弹
出如图
7－38所示的 “BillofMaterials（材料报表）” 对话框，设置元件清单参数。
图 7－37　显示网络表文件
2） 单击 按钮，即可创建完成元件清单。同时在 “ProjectManager” 项目中 Out-
puts目录下生成 “.bom” 文件，如图 7－39所示。

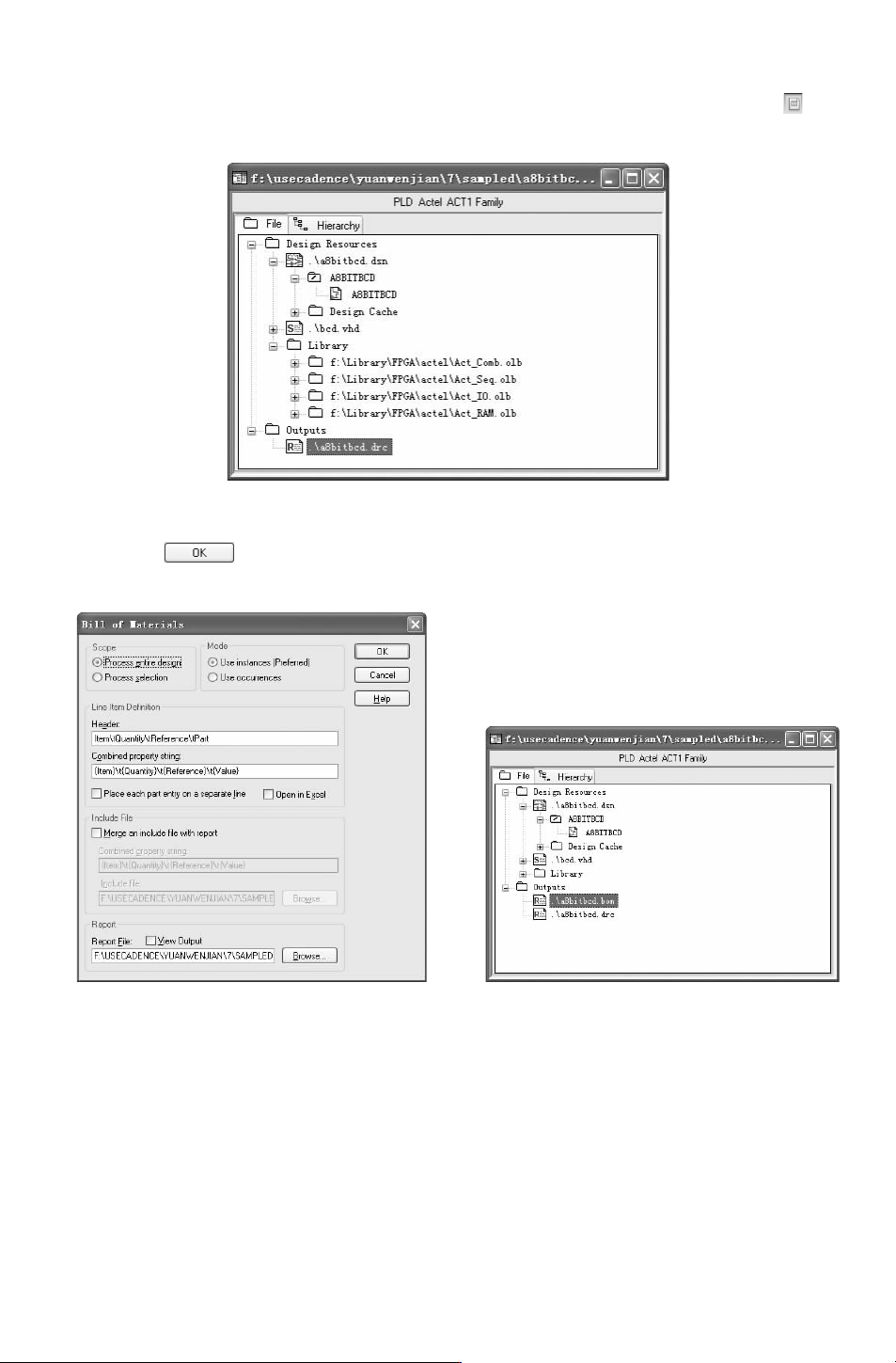

图 7－38　“BillofMaterials（材料报表）”对话框 图 7－39　加载到项目管理器
3）双击打开该报表，显示如图 7－40所示的信息。
4）选择菜单栏 中的 “File（文件）”
→
“PrintPreview （打印预 览）” 命令，弹 出如
图 7－41所示的 “PrintPreview （打印预览）” 对话框，打印预览，查看打印预览效果，如
图
7－42所示。
如检查无误，可连接打印机执行打印操作，这里不再赘述。
022

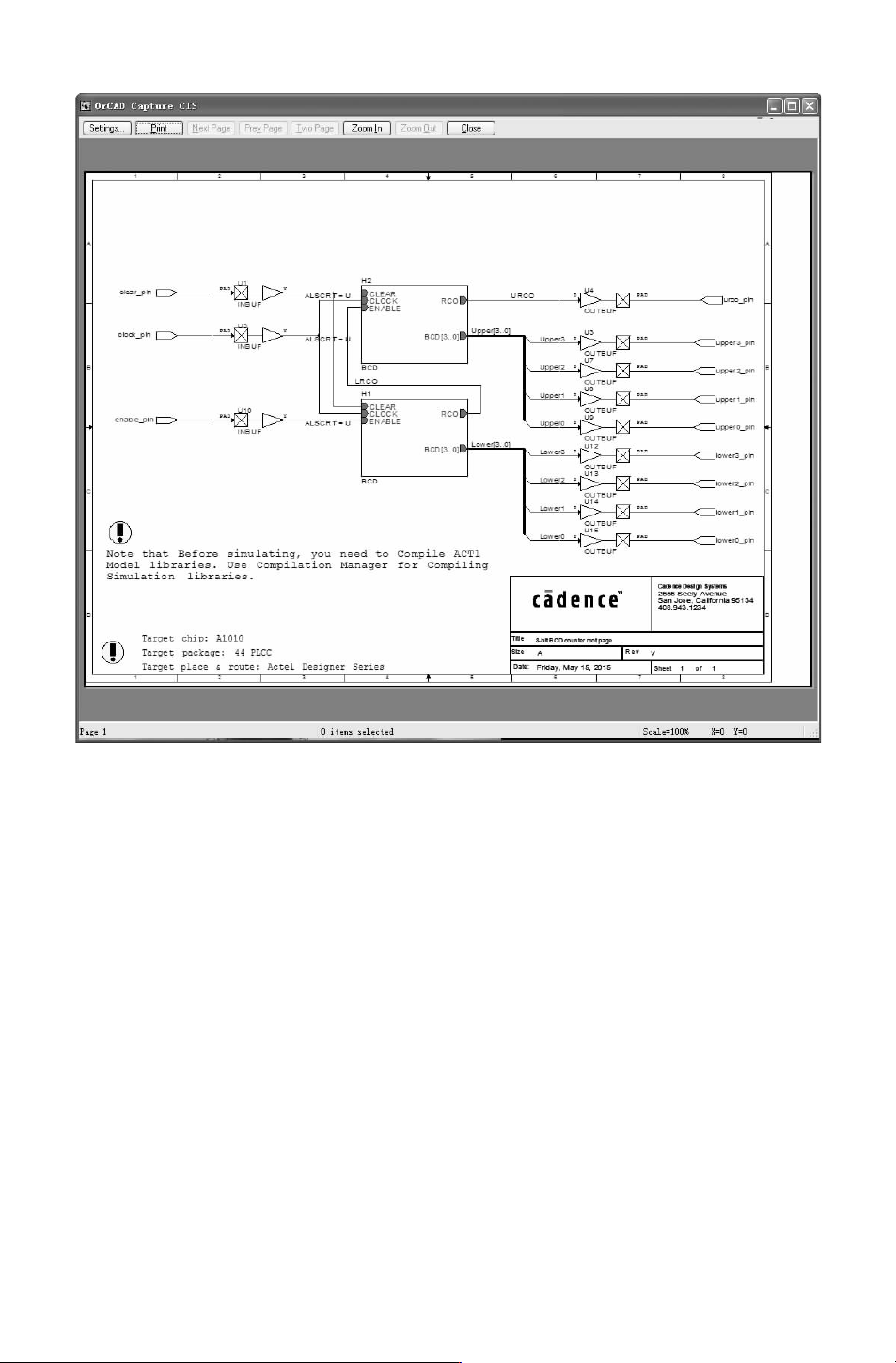

图 7－42　原理图预览结果
