8.3.2 交流分析 （ACSweep／Noise）
交流信号分析是在一定的频率范围内计算电路的频率响应。如果电路中包含非线性器
件，在计算频率响应之前就应该得到此元器件的交流小信号参数。在进行交流小信号分析之
前，必须保证电路中至少有一个交流电源，即在激励源中的 AC属性域中设置一个大于零
的值。

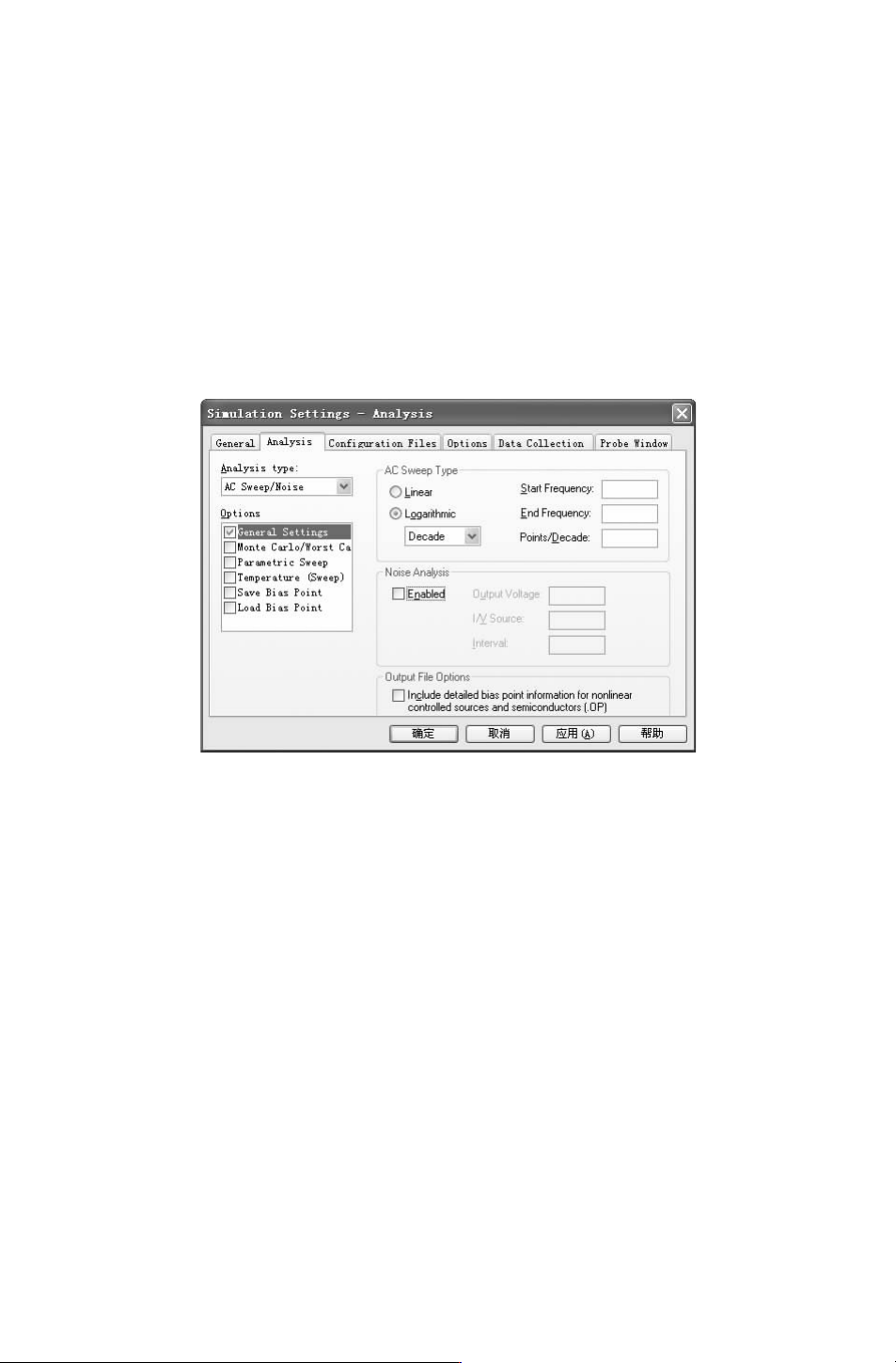

在 “
SimulationSetting（仿 真设置）” 对 话 框 中 打 开 “Analysis（分 析）” 选 项 卡，在
“Analysistype（分析类型）”下拉列表框中选择 “ACSweep／Noise（直流扫描 ／噪声分析）”，
在 “Options（选项）”选项组中选中 “GeneralSettings”，在右面显示交流分析仿真参数设
置，如图 8－3所示。
图 8－3 “Analysis（分析）”选项卡———交流分析
“ACSweepType（直流扫描方式）”：
●
“Linear”：参数以线性变化。
●
“Logarithmic”：参数以对数变化。
●
“StartFreqnency”：起始频率值，在 “Pspice” 中不区分大小写，由于 “M” 表示毫，
兆 （M）采用 “meg” 表示。
●
“EndFreqnency”：终止频率值。
●
“Points／Decade”：以对数变化时倍频的采样点。
对于直流扫描，必须具有 AC激励源。产生 AC激励源的方法有两种：调用 VAC激励源
或调用 IAC激励源；在 已有激 励 源 （如 VSIN） 的 属性中 加 入属性 “AC”，并输入 它 的
幅值。
8.3.3 噪声分析 （NoiseAnalysis）
电阻和半导体器件等都能产生噪声，噪声电平取决于频率，电阻和半导体器件产生噪声
的类型不同 （注意：在噪声分析中，电容、电感和受控源视为无噪声元器件）。噪声分析是
利用噪声谱密度测量电阻和半导体器件的噪声影响，通常由 V2／Hz表征测量噪声值。
