4） 焊盘与较大面积的导电区 （如地、电源等平面） 相连时，应通过一较细导线进行热
隔离，一般宽度为
0.2～0.4mm，长度约为 0.6mm。
5）波峰焊时焊盘设计一般比载流焊时大，因为波峰焊中元件有胶水固定，焊盘稍大，
不会危及元件的移位和直立，相反却能减少波峰焊 “遮蔽效应”。
6）焊盘设计要适当，既不能太大也不能太小。如果焊盘太大则焊料铺展面较大，形成
的焊点较薄；较小则焊盘铜箔对熔融焊料的表面张力太小，当铜箔的表面张力小于熔融焊料
表面张力时，形成的焊点为不浸润焊点。
9.2.3　焊盘编辑器
在 Allegro软件的 PadDesigner编辑器窗口中进行焊盘设计，该窗口结合对话框与 Win-
dows窗口，包括标题栏、工具栏与工作区。
执行 “开始”
→
“程序”
→
“Cadence”
→
“Release16.6”
→
“PCB EditorUtilities”
→

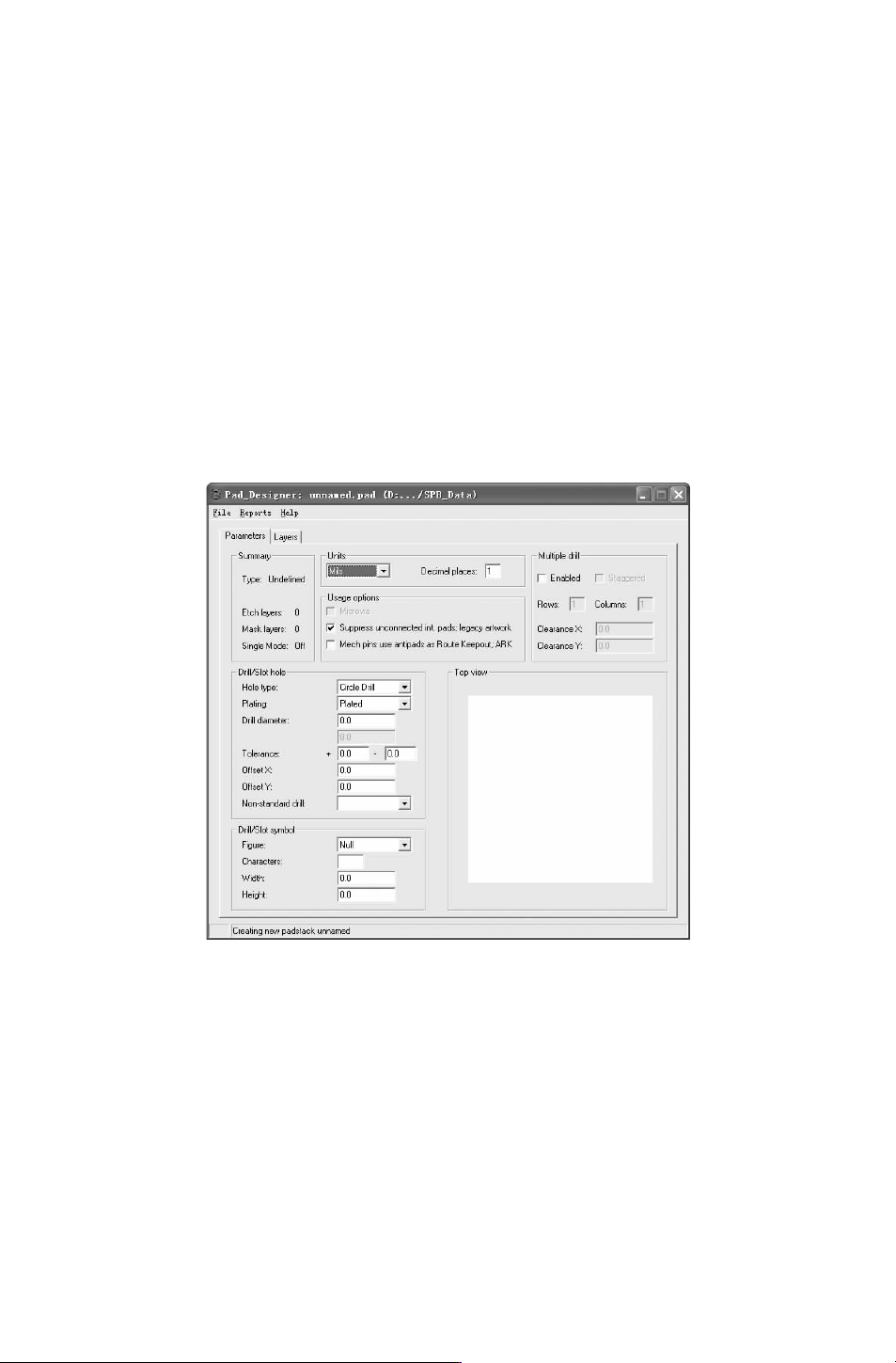

“PadDesigner” 命令，将进入 PadDesigner图形窗口，如图 9－1所示。
图 9－1　“PadDesigner”窗口
1.菜单栏
PadDesigner编辑器菜单栏包括 “File（文件）”、 “Reports（报告）”、 “Help（帮助）”
三个菜单，下面介绍一下每个菜单的作用。
（1） File（文件） 菜单
主要用于文件的打开、关闭、保存等操作。
（2） Reports（报告）菜单。
主要用于执行焊盘信息的报告显示。
（3） Help菜单
主要用于显示在进行焊盘创建、编辑过程中遇到的问题、需要的帮助指导。
