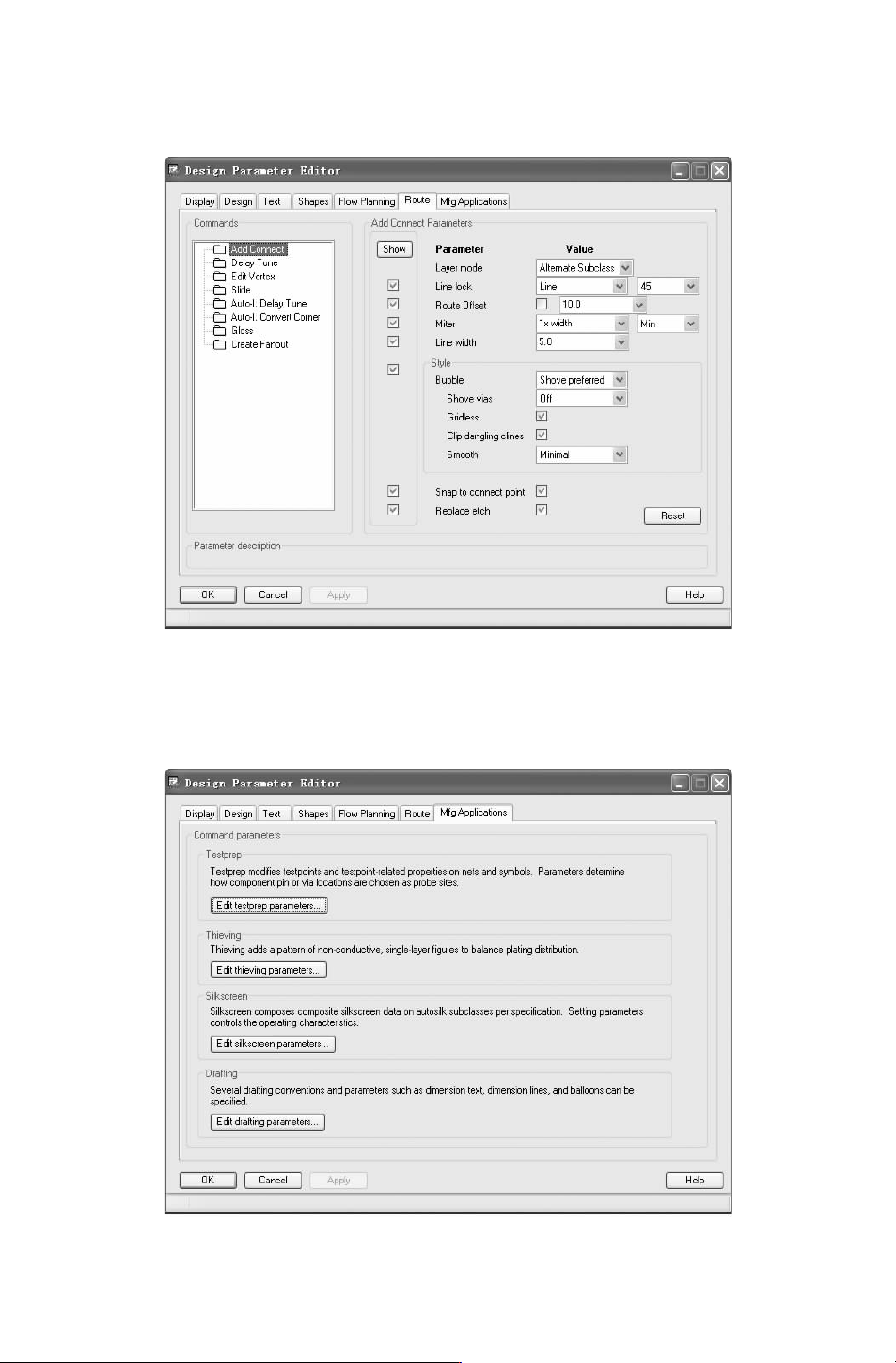

6.“Route（布线）”选项卡
打开 “Route（布线）”选项卡，如图 10－20所示，设置布线参数，包括 8个选项组。
图 10－20　“Route（布线）”选项卡
7.“MfgApplications（制造应用程序）”选项卡
打开 “MfgApplications（制造应用程序）” 选项卡，如图 10－21所示，设置制造应用程
序属性，包括 4个选项组。
图 10－21　“MfgApplications（制造应用程序）” 选项卡
372

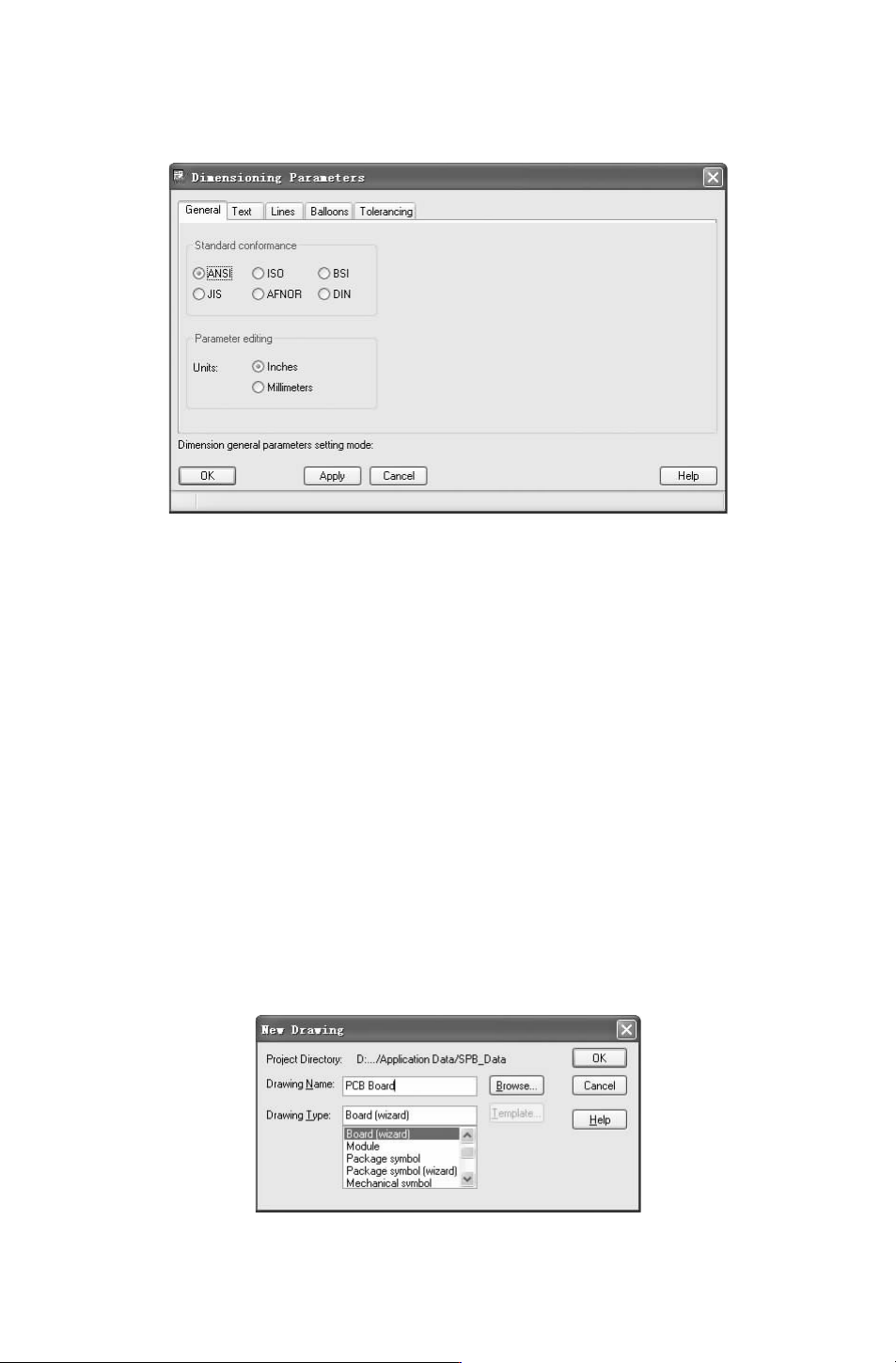

（4） “Editdraftingparameters”：单击此按钮，弹出如图 10－25所示的 “Dimensioningpa-
rameters
（标注参数）” 对话框，编辑标注参数。
图 10－25　“Dimensioningparameters（标注参数）”
10.3　建立电路板文件
用 Allegro软件进行 PCB设计首先要建立一块空白电路板，然后定义层面、添加板外框
等，
Allegro本身提供两种建板模式：一种是使用向导，另一种是手动创建。
10.3.1　使用向导创建电路板
Allegro提供了 PCB设计向导，以帮助用户在向导的指引下建立 PCB文件，这样可以大
大减少用户的工作量。尤其是在设计一些通用的标准接口板时，通过 PCB设计向导，可以
完成外形、板层、接口等各项基本设置，十分便利。
操作步骤如下：
1.启动 PCBEditor。
2.选择菜单栏中的 “File（文件）”
→
“New （新建）” 命令，弹出如图 10－26所示的
“NewDrawing（新建图样）” 对话框。在 “DrawingName（图样名称）” 一栏里写入电路板
名称 “PCBBoard”。在 “DrwingType（图样类型）” 下拉列表中选择 “Board（Wizard）”。
图 10－26　“NewDrawing（新建图样）” 对话框
