10.4.4 放置定位孔
为确定电路板安装位置，需在电路板四周安装定位孔，下面介绍定位孔的安装过程。
1.执行命令
●
菜单栏：选择 “Place（放置）”
→
“Manually（手工放置）” 命令。
●
工具栏：单击 “Place（放置）” 工具栏中的 “PlaceManual（手工放置）” 按钮 。
2.操作步骤
1）执行该命令后，弹出如图 10－57所示的 “Placement（放置）”对话框，如图 10－57所
示。打开 “AdvanceSettings（预先设置）”选项卡，在 “Listconstruction（设计目录）”选项组
下，勾选 “Library（库）” 复选 框，默 认勾 选 “Database（数据库）” 复选框，如图 10－58
所示。

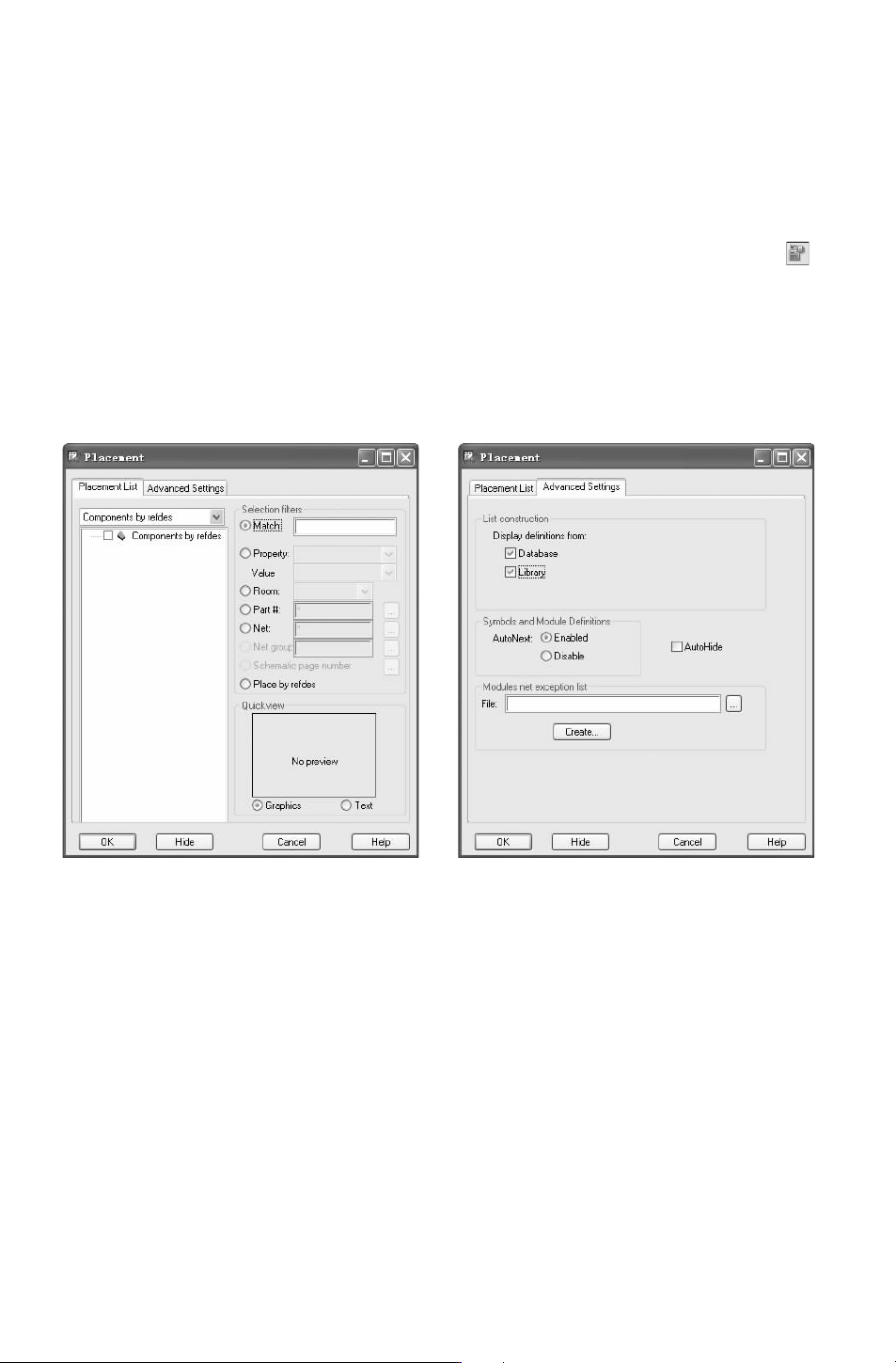

图 10－57 “Placement（放置）” 对话框 图 10－58 “AdvanceSettings（预先设置）”选项卡
2）打开 “PlacementList（放置列表）” 选项卡，在下拉列表中选择 “Medichanicalsym-
bols（数据包符号）” 选项，单击左边的 “＋”号，显示加载的库中的元件，如图 10－59所
示，“MTG” 为前缀的符号均为定位孔符号。在选中对象左端的方格中打上 “
√
” 表示选
中，将其拖动到 PCB板上单击完成放置，也可勾选对象后在命令行输入 “x55”，按 〈En-
ter〉键精确确认放置的位置。
3.选项说明
1）右侧 “Option（选项）”面板参数的设置如图 10－60所示。
2）打开 “PlacementList（放置列表）” 选项卡左侧下拉列表，左侧 “Components（元
件）”文本框的下拉列表中有 7种选项，如图 10－61所示。下面介绍常用的几种类型：
●
“Componentsbyrefdes”：允许选择一个或多个元件序号，存放在 “Database（数据
库）”中。
