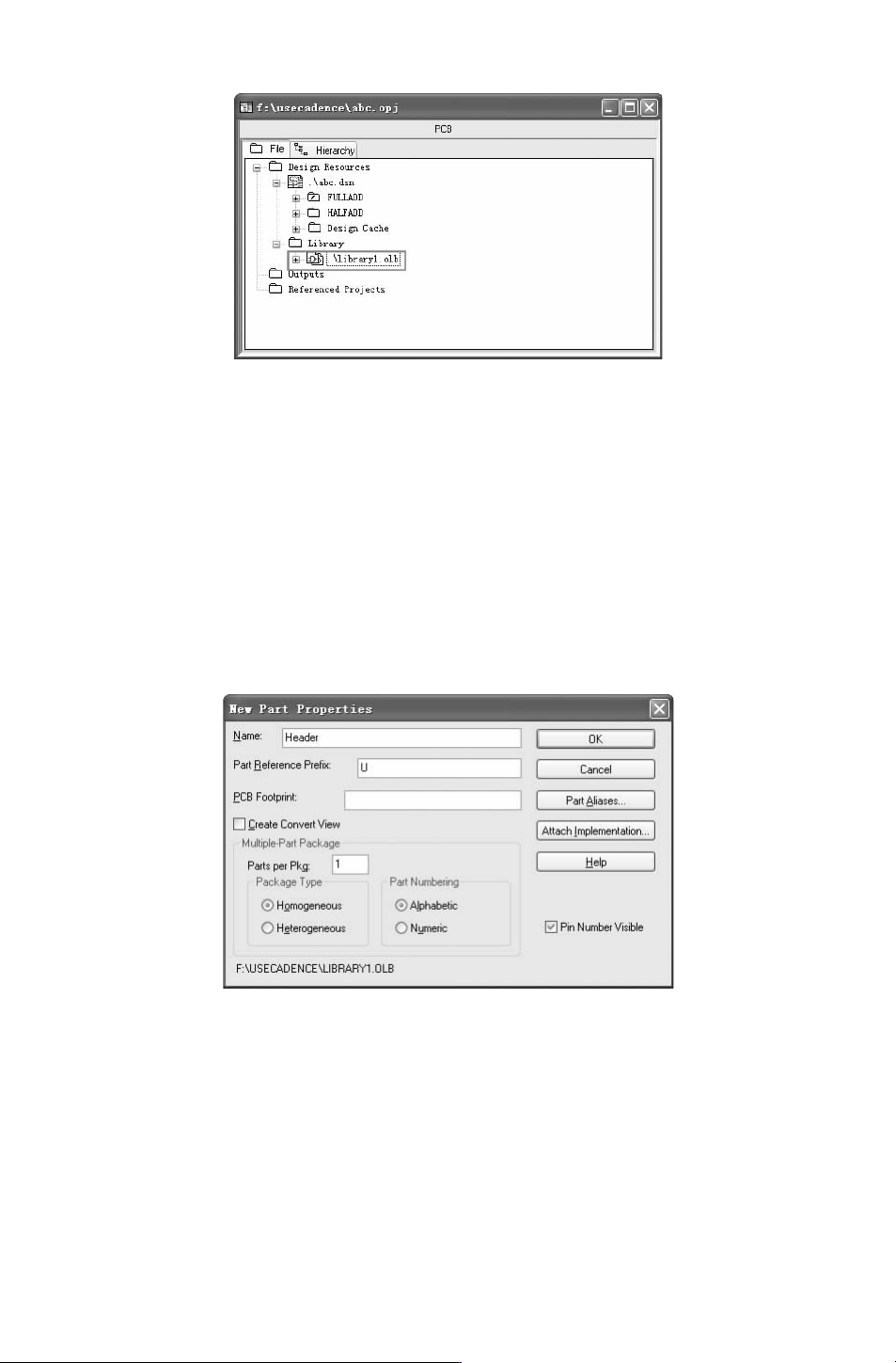

图 2－8 添加元件库文件
2.3 库元件的绘制
完成库文件的创建后，下面介绍库文件中单个元件的绘制方法。
2.3.1 新建库元件
1.选中新建的库文件 “Library1”，选择菜单栏中的 “Design（设计）”
→
“NewPart
（新建元件）”命令或单击右键在弹出的快捷菜单中选择 “NewPart（新建元件）” 命令，弹
出如图 2－9所示的 “NewPartProperties（新建元件属性）”对话框。
图 2－9 “NewPartProperties（新建元件属性）” 对话框
2.在该对话框中可以添加元件名称，索引标识，封装名称。下面简单介绍对话框中参
数的意义。
1）“Name”：在该文本框中输入新建元件的名称。
2）“PartReferencePrefix”：在该文本框中输入元件标识符前缀，图 2－10中显示为 U，
元件放置到原理图中显示的标识符为 U1、U2等。
3） “PCBFootprint”：在该文本框中输入元件封装名称，如果还没有创建对应的封装库，
可以暂时忽略，可随时进行编辑。
02
2.图中的矩形框用来作为库元件的原理图符号外形，其大小应根据要绘制的库元件引
脚数的多少来决定。绘制的外形框应大一些，以便于引脚的放置，引脚放置完毕后，可以再
调整为合适的尺寸。
2.3.3 添加引脚
1.添加引脚的两种方法
1）逐次放置：一个一个的添加管脚，每次添加都能设定好管脚的属性。
2）一次放置：一次添加所有管脚，再一个一个修改属性。

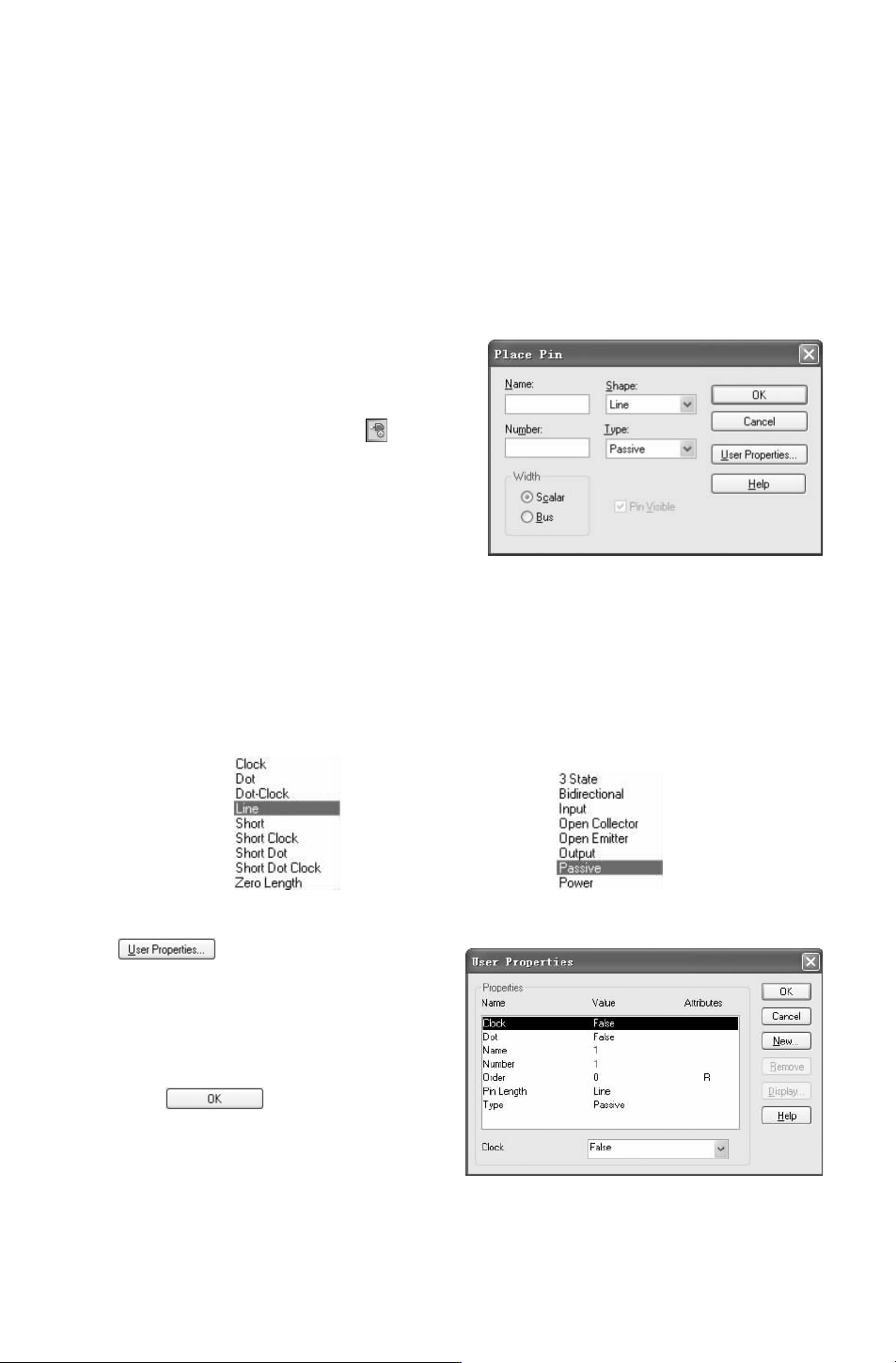

图 2－14 “Placepin（放置管脚）”对话框
2.逐次放置
选择菜单栏中的 “Place（放置）”
→
“Pin
（引脚）” 命令或单击 “Draw （绘图）” 工具栏
中的 “Placepin（放置引脚）” 按钮 ，弹出如
图
2－14所示的 “Placepin（放置引脚）” 对话
框，设置引脚属性。
3.引脚属性对话框中各项属性含义
1）“Name”：在该文本框中输入设置库元件
引脚的名称。
2） “Number”：用于设置库元件引脚的编
号，应该与实际的引脚编号相对应。
3）“Shape”：设置引脚线型，在图 2－15所示的下拉列表中显示类型。
4）“Type”：用于设置库元件引脚的电气特性，如图 2－16所示。在这里，我们选择了
“Passive（无源）”，表示不设置电气特性。
图 2－15 设置引脚外形 图 2－16 显示电气特性
图 2－17 “UserProperties（用户属性）”对话框
4. ：单击该按钮，弹出 “Us-
erProperties（用 户 属 性 ）” 对 话 框， 如
图 2－17所示，在该对话框中可设置该引脚名
称、引脚编号的可见性、引脚线型、引教类
型等参数。
5.单 击 按 钮，完 成 参 数 设
置，光标上附有一个引脚符号，移动该引脚
到矩形边框处，单击左键完成放置，继续显
示引脚 符号，可 继续单击放置，如 图 2－18
所示。
