图 11－20 快速摆放结果
11.3 基本原则
印制电路板中元器件的布局、布线的质量，对电路板的抗干扰能力和稳定性有很大的影
响，所以在设计电路板时应遵循 PCB设计的基本原则。
元器件布局不仅影响电路板的美观，而且还影响电路的性能。在布局前首先需要进行布
局前的准备工作，绘制板框、确定定位孔与对接孔的位置、标注重要网络等；然后再进行布
局操作，根据原理图进行布局调整；最后进行布局后的检查，如空间上是否有冲突、元件排
列是否整齐有序等。在元器件布局时，应注意以下几点：
●
按照关键元器件布局，即首先布置关键元器件，如单片机、DSP、存储器等，然后按
照地址线和数据线的走向布置其他元器件。
●
对于工作在高频下的电路要考虑元件之间的布线参数，高频元器件引脚引出的导线应
尽量短些，以减少对其他元器件以及电路的影响。
●
模拟电路模块与数字电路模块分开布置，不要混乱地放置在一起。
●
带强电的元器件与其他元器件的距离尽量远一些，并布置在调试时不易接触到的
地方。
●
较重的元件需要用支架固件，防止元器件脱落。
●
热敏元件要远离发热元件，对于一些发热严重的元器件，可以安装散热片。
●
对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的
结构要求，应放置在便于调试的地方。
●
确定特殊元件的位置时要尽可能地缩短高频元件之间的连线，输入、输出元件要尽
量远。
803
●
要增大可能存在电位差元件之间的距离。
●
要按照电路的流程放置功能电路单元，使电路的布局有利于信号的流通，以功能电路
的核心元件为中心进行布局。
●
位于电路板边缘的元件离电路板边缘不少于 2mm。
11.4 自动布局
自动布局适合于元器件比较多的情况。Allegro提供了强大的自动布局功能，设置好合
理的布局规则参数后，采用自动布局将大大提高设计电路板的效率。
图 11－21 “Autoplace
（自动布局）” 子菜单
选择菜单栏中的 “Place（放置）”
→
“Autoplace（自动布局）”
命令，弹出与自动布局相关的子菜单命令，如图 11－21所示。
●
“Insight”：可视布局。
●
“Parameters”：按照设置的参数进行自动布局。
●
“TopGrids”：设置电路板顶层格点。
●
“BottomGrids”：设置电路板底层格点。
●
“Design”：对整个电路板中的元件进行自动布局。
●
“Room”：将 Room中的元件进行自动布局。
●
“Window”：将窗口中的元件进行自动布局。
●
“List”：对列表中的元件进行自动布局。
1.设置格点
格点的存在使各种对象的摆放更加方便，更容易实现对 PCB布局 “整齐、对称” 的要
求。布局过程中移动的元件往往并不是正好处在格点处，这时就需要用户进行下列操作。
（1） 设置顶层网格
选择菜单栏中的 “Place（放置）”
→
“Autoplace（自动布局）”
→
“TopGrid（顶层格
点）”命令，弹出 “AllegroPCBDesignGXL”对话框，设置顶层网格大小。在 “EntergridX
increment（输入网格 X轴增量）”文本框中输入 100，如图 11－22所示。
单击 按钮，完成 X轴设置，弹出 Y轴格点设置对话框， “EntergridYincrement
（输入网格 Y轴增量）”文本框中输入 100，如图 11－23所示。
单击 按钮，退出对话框，在工作区任意一点单击，然后右击鼠标选择 “Done
（完成）”命令，完成顶层网格设置。
（2） 设置底层网格
选择菜单栏中的 “
Place（放置）”
→
“Autoplace（自动布局）”
→
“Bottum Grid（底
层格点）”命令，弹出 “AllegroPCBDesignGXL” 对话框，设置底层网格大小。在 “Enter
gridXincrement
（输入网格 X轴增量）”文本框中输入 100。
单击
按钮，完成 X轴设置，弹出 Y轴格点设置对话框，在 “EntergridYincre-
ment（输入网格 Y轴增量）”文本框中输入 100。
单击 按钮，退出对话框，在工作区任意一点单击，然后右击鼠标选择 “Done
（完成）”命令，完成底层网格设置。
903

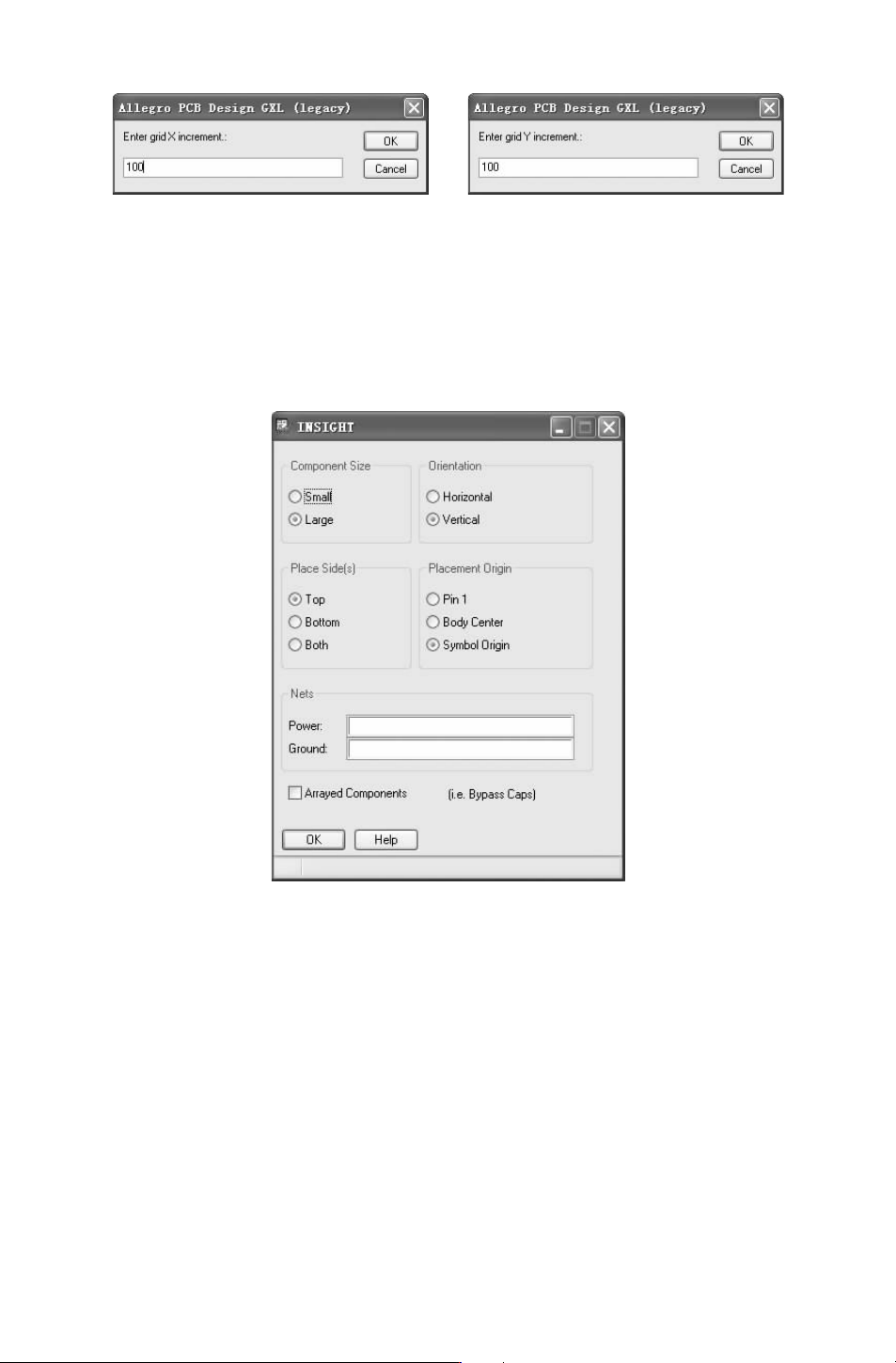

图 11－22 “EntergridXincrement
（输入网格 X轴增量）”文本框
图 11－23 “EntergridYincrement
（输入网格 Y轴增量）”文本框
2.可视布局
选择菜单栏中的 “Place（放置）”
→
“Autoplace（自动布局）”
→
“Insight（可视布
局）”命令，弹出如图 11－24所示的 “INSIGHT （可视布局）” 对话框，下面介绍各选项的
意义。
图 11－24 “INSIGHT（可视布局）” 对话框
（1） “ComponentSize（元件尺寸）”选项组
●
“Small”：小尺寸元件。
●
“Large”：大尺寸元件。
（2） “Orientation（布局方向）” 选项组
●
“Horizontal”：元件水平放置。
●
“Vertical”：元件竖直放置。
（3） “PlaceSide（s）（布局所在层）” 选项组
●
“Top”：将元件布局在顶层。
●
“Bottom”：将元件布局在底层。
●
“Both”：分别在顶层、底层布局元件。
013
