（4） “PlacementOrigin（布局原点）”选项组
●
“Pin1”：以管脚 1为布局原点。
●
“BodyCenter”：以元件中心为布局原点。
●
“SymbolOrigin”：以元件符号为布局原点。
（5） “Nets（网络）” 选项组
●
“Power”：在该文本框中可以填写一个或多个电源网络的名称。跨过这些网络的双引
脚元件通常被称为退耦电容，系统将其自动放置到与之相关的元件旁边。详细地定义
电源网络可以加速自动布局的进程。
●
“Ground”：在该文本框中可以填写一个或多个地线网络的名称。跨过这些网络的双引
脚元件通常被称为退耦电容，系统将其自动放置到与之相关的元件旁边。详细地定义
地线网络同样可以加速自动布局的进程。
●
“ArrayedComponents”：勾选此复选框，按照阵列布局元件封装。
3.参数设置自动布局
选择菜单栏中的 “Place（放置）”
→
“Autoplace（自动布局）”
→
“Parameters（参数

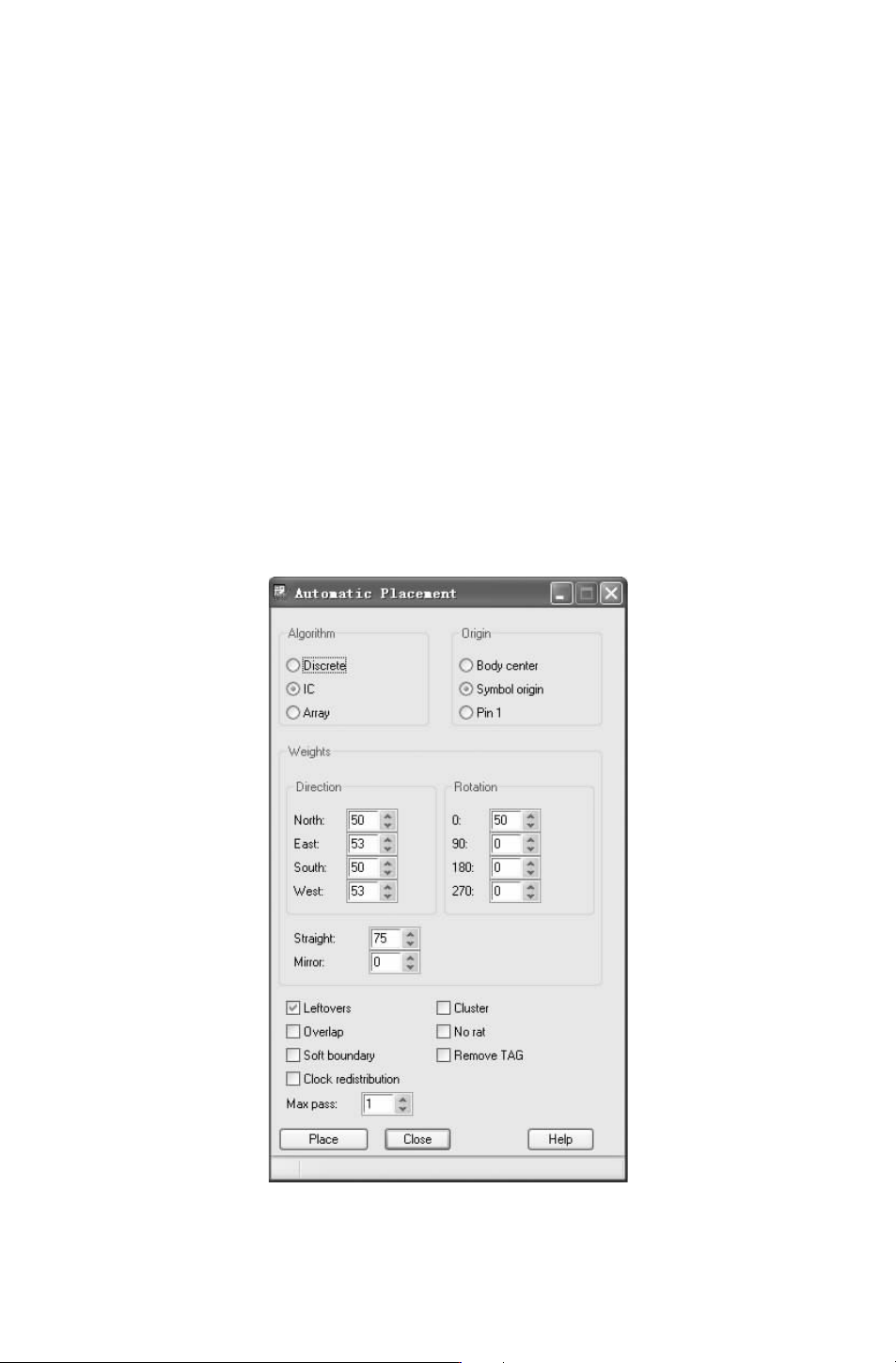

设置）” 命令，弹出 “AutomaticPlacement（自动布局）”对话框，如图 11－25所示，下面介
绍各选项的意义。
图 11－25　“AutomaticPlacement（自动布局）” 对话框
