图 1 1 － 2 6 布 局后 的 P C B 图 1 1 － 2 7 P C B 的 3 D 效 果图 2 . 切 换 显示 模 式 选择 菜 单栏 中 的 “ M o d e （ 模式 ） ” → “ ” 命 令， 如 图 1 1 － 2 9 所 示 ， 显 示 3 种 电 路 板 显 示模 式 。 3 1 3

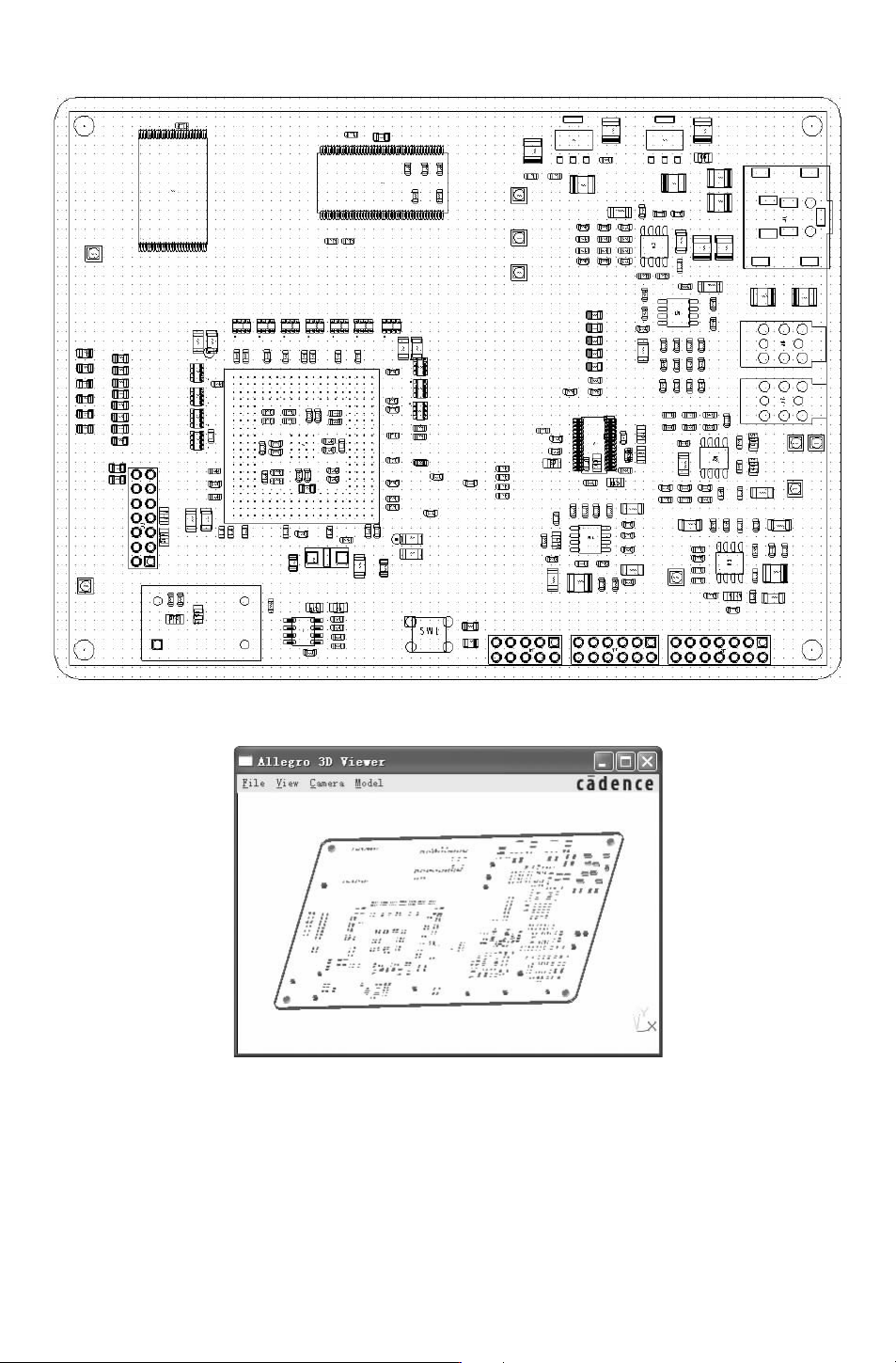

图 11－26 布局后的 PCB
图 11－27 PCB的 3D效果图
2.切换显示模式
选择菜单栏中的 “Mode（模式）”
→
“” 命令，如图 11－29所示，显示 3种电路板显
示模式。
313
书书书

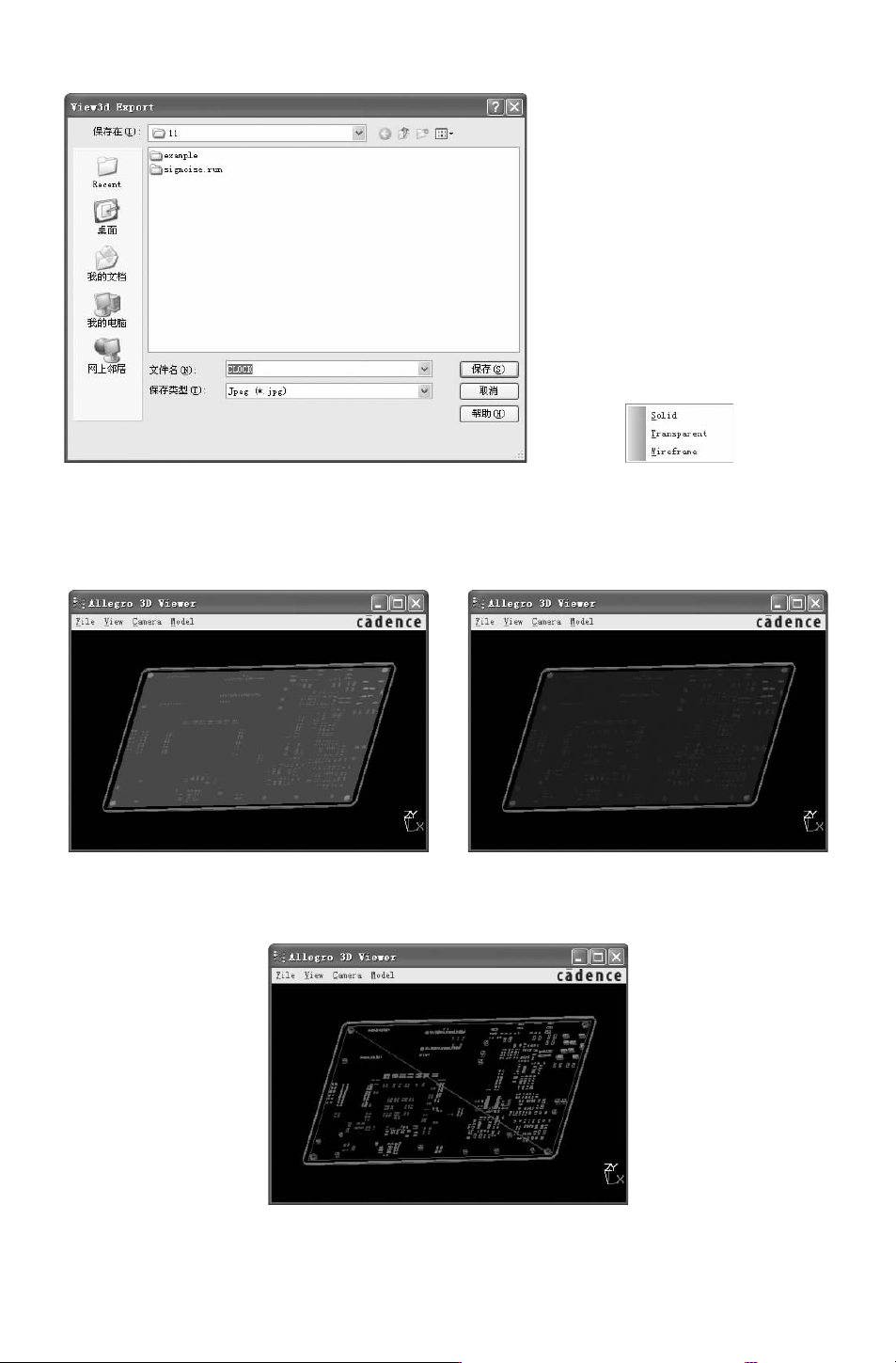

图 11－28 输出 PCB的效果图 图 11－29 “Mode（模式）”子菜单
1）“Sold”：实心模式。选择该命令，切换至实心显示模式，如图 11－30所示。
2）“Transparent”：透明模式。选择该命令，切换至透明显示模式。如图 11－31所示。
图 11－30 实心模式
图 11－31 透明模式
3）“Wireframe”：线框模式。选择该命令，切换主线框显示模式。如图 11－32所示。
图 11－32 线框模式
