4）“multi－partpackage”：在该选项组下设置含有子部件的元件设置。
5）“PartsperPkg”：选择元件分几部分建立。若创建的元件较大，比如有些 FPGA有一
千多个引脚，不可能都绘制在一个图形内，必须分成多个部分绘制，与层次电路原理类似。
在该框中输入
8，则该元件分成 8个部分。默认值为 1，绘制单个独立元件。
6）“PackageType”：分裂元件数据类型，包括 Homogeneous（相同的） 与 Heterogeneous
（不同的） 两种选项。
7） “PartNumbering”：分裂元件排列方式，分两种，Alphabetic（按照字母） 方式与
Numeric（按照数字） 方式。
8）“PinNumberVisible”：勾选此复选框，元件引脚号可见。
：单击此按钮，弹出如图 2－10所示的 “PartAliases（元件别名）” 对话
框，设置元件别名。
3.单击 按钮，弹出如图 2－11所示的元件编辑对话框，在该对话框中可以进行
元件的绘制。

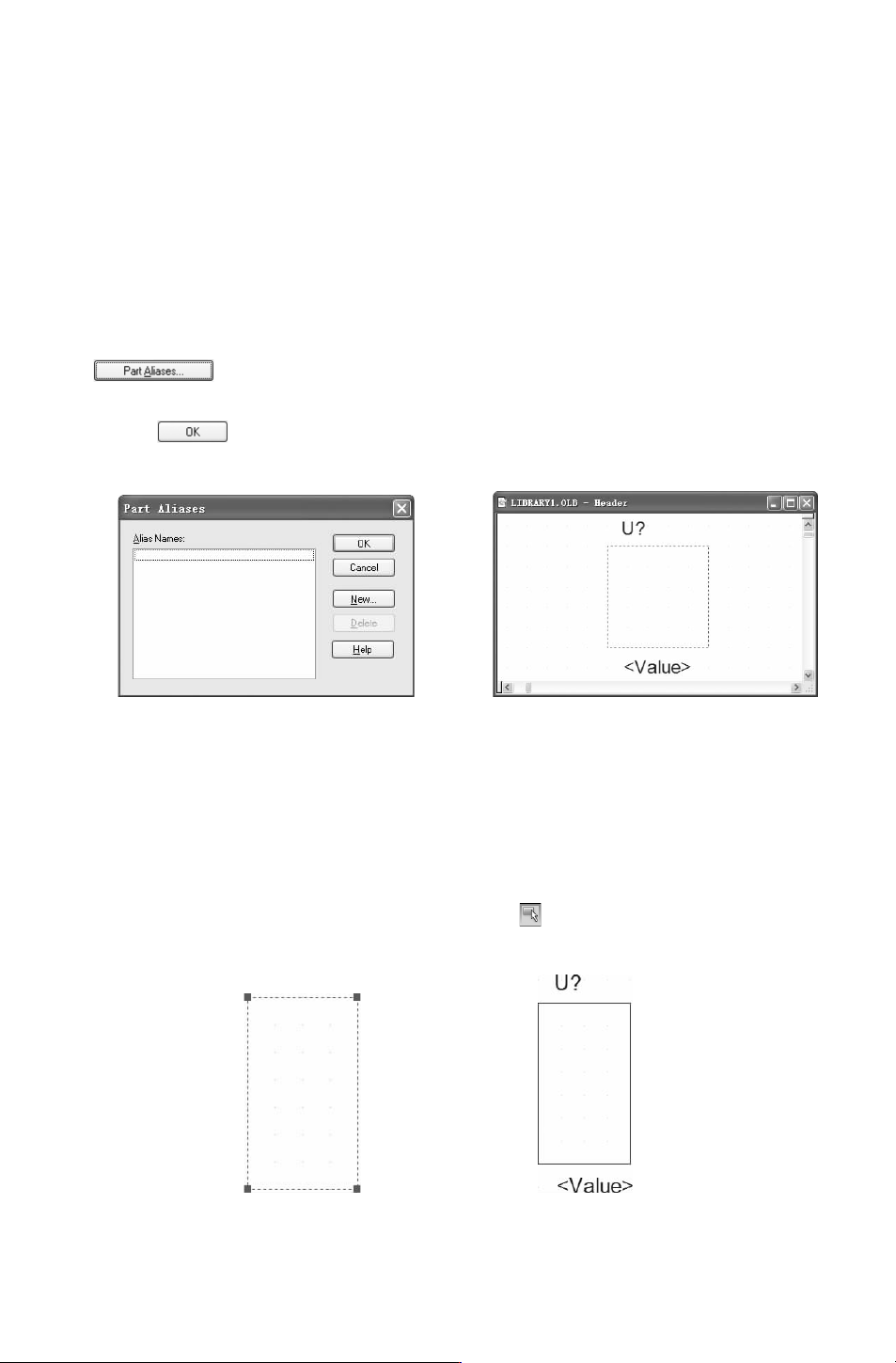

图 2－10 “PartAliases（元件别名）”对话框 图 2－11 元件编辑对话框
2.3.2 绘制库元件外形
在元件编辑对话框显示的虚线框即初始图形很小，选中虚线框，在虚线框四角显示夹
点，拖动夹点调整图框大小，如图 2－12所示，设置放置图形实体的边界线。
1.选择菜单栏中的 “Place（放置）”
→
“Rectangle（矩形）” 命令或单击 “Draw （绘
图）”工具栏中的 “Placerectangle（放置矩形）”按钮 ，在边界线内绘制适当大小的元件
外形，如图 2－13所示。
图 2－12 调整虚线框 图 2－13 绘制元件外形
12
2.图中的矩形框用来作为库元件的原理图符号外形，其大小应根据要绘制的库元件引
脚数的多少来决定。绘制的外形框应大一些，以便于引脚的放置，引脚放置完毕后，可以再
调整为合适的尺寸。
2.3.3 添加引脚
1.添加引脚的两种方法
1）逐次放置：一个一个的添加管脚，每次添加都能设定好管脚的属性。
2）一次放置：一次添加所有管脚，再一个一个修改属性。
图 2－14 “Placepin（放置管脚）”对话框
2.逐次放置
选择菜单栏中的 “Place（放置）”
→
“Pin
（引脚）” 命令或单击 “Draw （绘图）” 工具栏
中的 “Placepin（放置引脚）” 按钮 ，弹出如
图
2－14所示的 “Placepin（放置引脚）” 对话
框，设置引脚属性。
3.引脚属性对话框中各项属性含义
1）“Name”：在该文本框中输入设置库元件
引脚的名称。
2） “Number”：用于设置库元件引脚的编
号，应该与实际的引脚编号相对应。
3）“Shape”：设置引脚线型，在图 2－15所示的下拉列表中显示类型。
4）“Type”：用于设置库元件引脚的电气特性，如图 2－16所示。在这里，我们选择了
“Passive（无源）”，表示不设置电气特性。
图 2－15 设置引脚外形 图 2－16 显示电气特性
图 2－17 “UserProperties（用户属性）”对话框
4. ：单击该按钮，弹出 “Us-
erProperties（用 户 属 性 ）” 对 话 框， 如
图 2－17所示，在该对话框中可设置该引脚名
称、引脚编号的可见性、引脚线型、引教类
型等参数。
5.单 击 按 钮，完 成 参 数 设
置，光标上附有一个引脚符号，移动该引脚
到矩形边框处，单击左键完成放置，继续显
示引脚 符号，可 继续单击放置，如 图 2－18
所示。
22
6.图中显示放置的引脚名称位数字，若继续放置，则后续引脚名称与编号依次递增，
绘制的元件 CON6引脚放置如图 2－19所示。

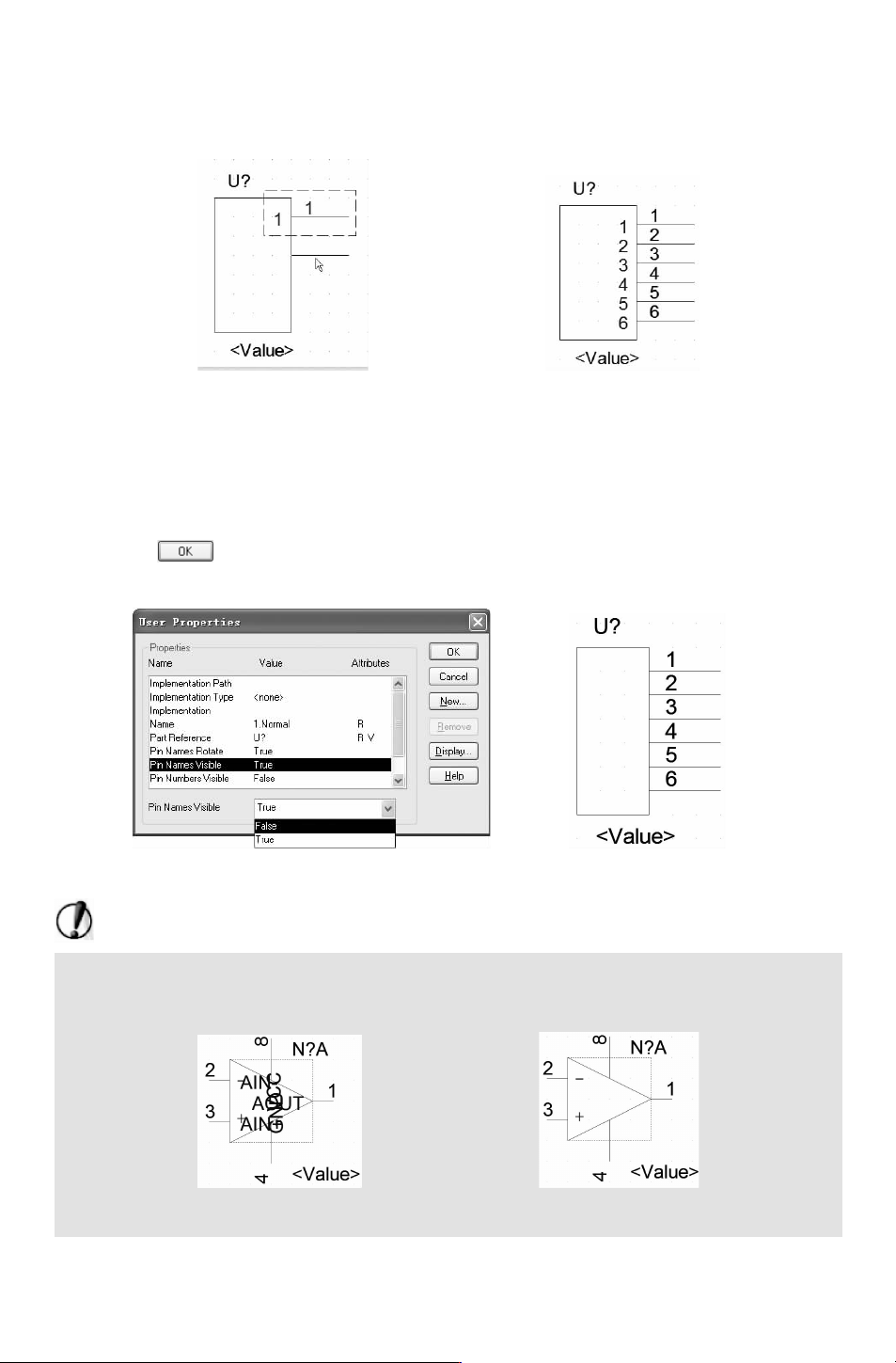

图 2－18 放置引脚 图 2－19 放置数字引脚
7.由于元件 CON6引脚名称不显示，因此需要将矩形框中的引脚名称设置为不可见，
选择菜单栏中的 “
Option（选项）”
→
“PartProperties（元件属性）” 命 令，弹出 “User
Properties（用户属性）”对话框，在该对话框中选中 “PinNameVisible（引脚名称可见性）”
选项，在该下拉列表中选择属性为 “False（错误）”，即该选项不可见，如图 2－20所示。
8.单击 按钮，关闭对话框，设置后显示工作区中元件图形的所有引脚名称隐藏
不显示，如图 2－21所示。
图 2－20 设置可见性 图 2－21 隐藏引脚名称
注意：
当某些元件的引脚名称过长时，在图中显示会叠加在一起，需要隐藏显示，也可采用
此方法，如图 2－22、图 2－23所示。
图 2－22 引脚名称叠加 图 2－23取消名称显示
