11.7 PCB设计规则
对于 PCB的设计，Allegro提供了完善的设计规范设定，这些设计规则涉及到 PCB设计
过程中导线的放置、导线的布线方法、元器件放置、布线规则、元器件移动和信号完整性等
方面。Allegro系统将根据这些规则来约束自动摆放和自动布线。在很大程度上，布线能否
成功和布线质量的高低取决于设计规则的合理性，也依赖于用户的设计经验。

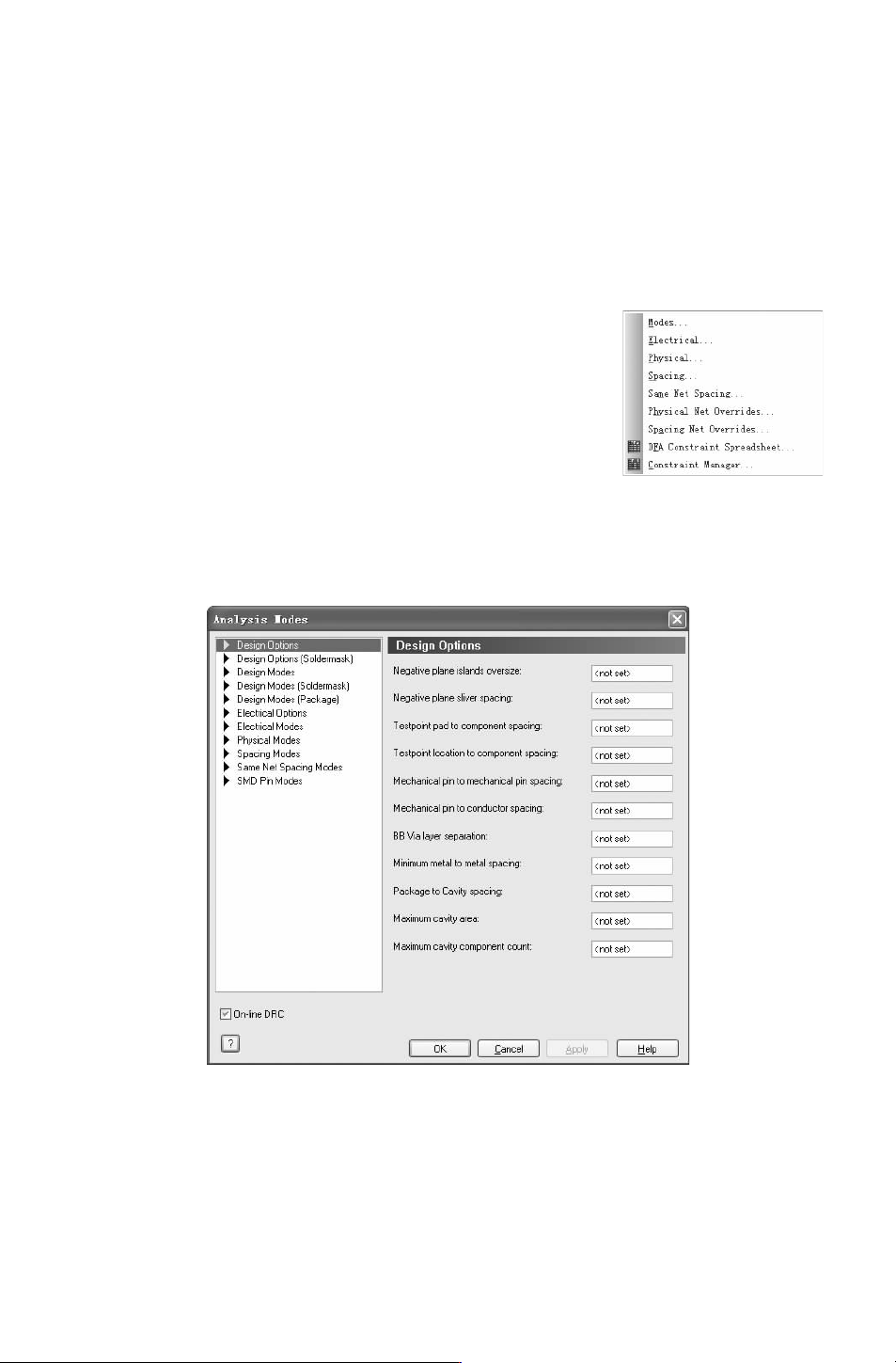

图 11－38 “Constraints
（约束）”子菜单
对于具体的电路需要采用不同的设计规则，若用户设计的
是双面板，很多规则可以采用系统默认值，系统默认值就是对
双面板进行设置的。
选择菜单栏中的 “Setup（设置）”
→
“Constraints（约束）”
命令，系统将弹出如图
11－38所示的子菜单，显示各种设计规
则命令。
选择菜单栏中的 “Setup（设置）”
→
“Constraints（约束）”
→
“Model（模型）” 命令，弹出如图 11－39所示的 “Analysis
Modes
（分析模型）” 对话框，选 择需要 进 行不同 规 则设置 的
对象。
图 11－39 “AnalysisModel（分析模型）”对话框
不同的 PCB设计中，设计规则主要包括时序规则、布线规则、间距规则、信号完整性
规则以及物理规则等设置。
