（自动布线）” 按钮 。
●
“RouteCustom”：普通布线。
●
“RouteEditor”：布线编辑器。
●
“Resize／Respace”：调整大小。
●
“Gloss”：优化，选择此项后，打开如图 12－4所示的子菜单，显示优化命令。

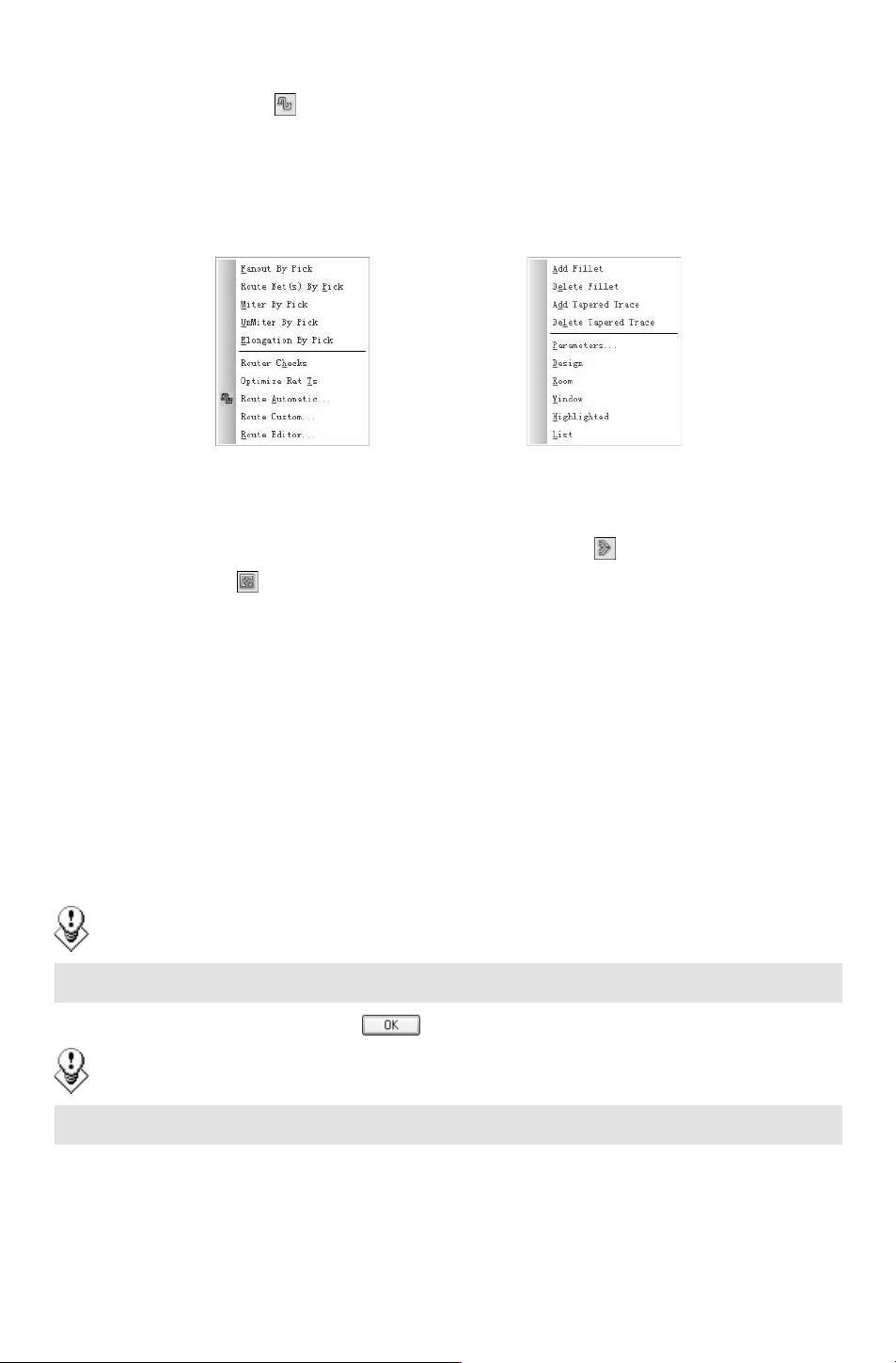

图 12－3 子菜单
图 12－4 子菜单
●
“UnsupportedPrototypes”：不支持原型。
“Route（布线）” 工 具 栏 中 还 有 “Vertex（顶 点）” 按 钮 和 “SpreadBetweenVoids
（在孔间展开）”按钮 ，在布线过程中均可使用。
12.2.1 设置栅格
在执行布线命令时，如果格点可见，布线时所有布线会自动跟踪格点，可方便布线
操作。
1.定义间距值
选择菜单栏中的 “Setup（设置）”
→
“Grids（格点）”命令，将弹出 “DefineGrid（定
义格点）” 对话框，定义所有布线层的间距值，参数设置如下：
1）勾选 “GridsOn（打开栅格）”复选框。
2）将 “AllEtch” 和 “TOP”层中的 “Spacingx、y”栏设置为 5。
3）将 “Non－Etch”的 “Spacingx、y”栏设置为 25。
提示：
所有布线层的间距和 “AllEtch” 相同。
设置结果如图 12－5所示，单击 按钮，关闭对话框。
提示：
完成参数值输入后，按 〈Tab〉键，不按 〈Enter〉键。
2.设置可变格点
可变格点即大格点之间有小的格点，如图 12－6中，在 2个大格点之间添加 2个小的
格点。
