图 1 2 - 5 “ D e f i n e G r i d ” 对 话框 图 1 2 - 6 显 示可 变 格点 将 “ A l l E t c h ” 层中 的 “ S p a c i n g x 、 y ” 栏 设 置 为 8 9 8 , 即 从 1 个 大 格 点 到 相 邻 的 大 格 点、 从 左到 右 、从 上 到下 的 距离 分 别设 置 为 8 、 9 和 8 , “ T O P ” 层中 “ S p a c i n…

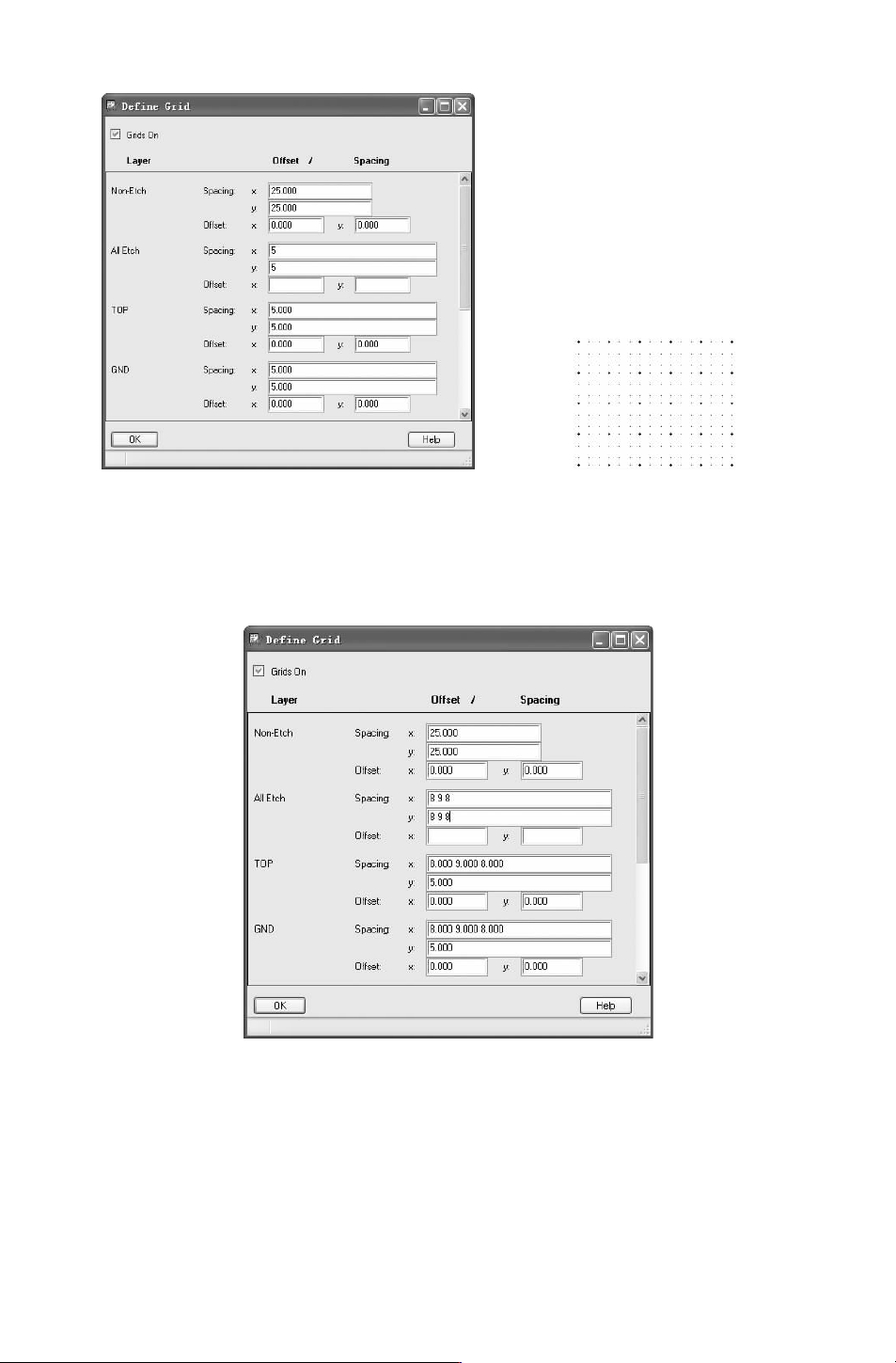

图 12-5 “DefineGrid”对话框
图 12-6 显示可变格点
将 “AllEtch”层中的 “Spacingx、y”栏设置为 898,即从 1个大格点到相邻的大格
点、从左到右、从上到下的距离分别设置为
8、9和 8,“TOP”层中 “Spacingx栏” 自动显
示为 898,如图 12-7所示。
图 12-7 “DefineGrid”对话框
12.2.2 手动布线
手动布线就是用户以手工的方式将图样里的飞线变成铜箔布线。手动布线是布线工作最
基本、最主要的方法。布线的常用方式为 “手动布线
→
自动布线
→
手动布线”。
在自动布线前,先用手工方式将重要的网络线布好,如高频时钟、主电源等这些网络往
323
