9.若引脚名称为其他，则完成该引脚放置后，按 〈ESC〉 键结束操作，继续执行上述
操作，设置引脚属性，放置引脚，结果如图
2－24所示。
2.3.4 编辑引脚
1.选 择 菜 单 栏 中 的 “Place（放 置）”
→
“PinArray（阵 列 引 脚 ）” 命 令， 弹 出 如
图
2－25所示的 “PlacePinArray（放置阵列引脚）” 对话框，设置阵列引脚属性。

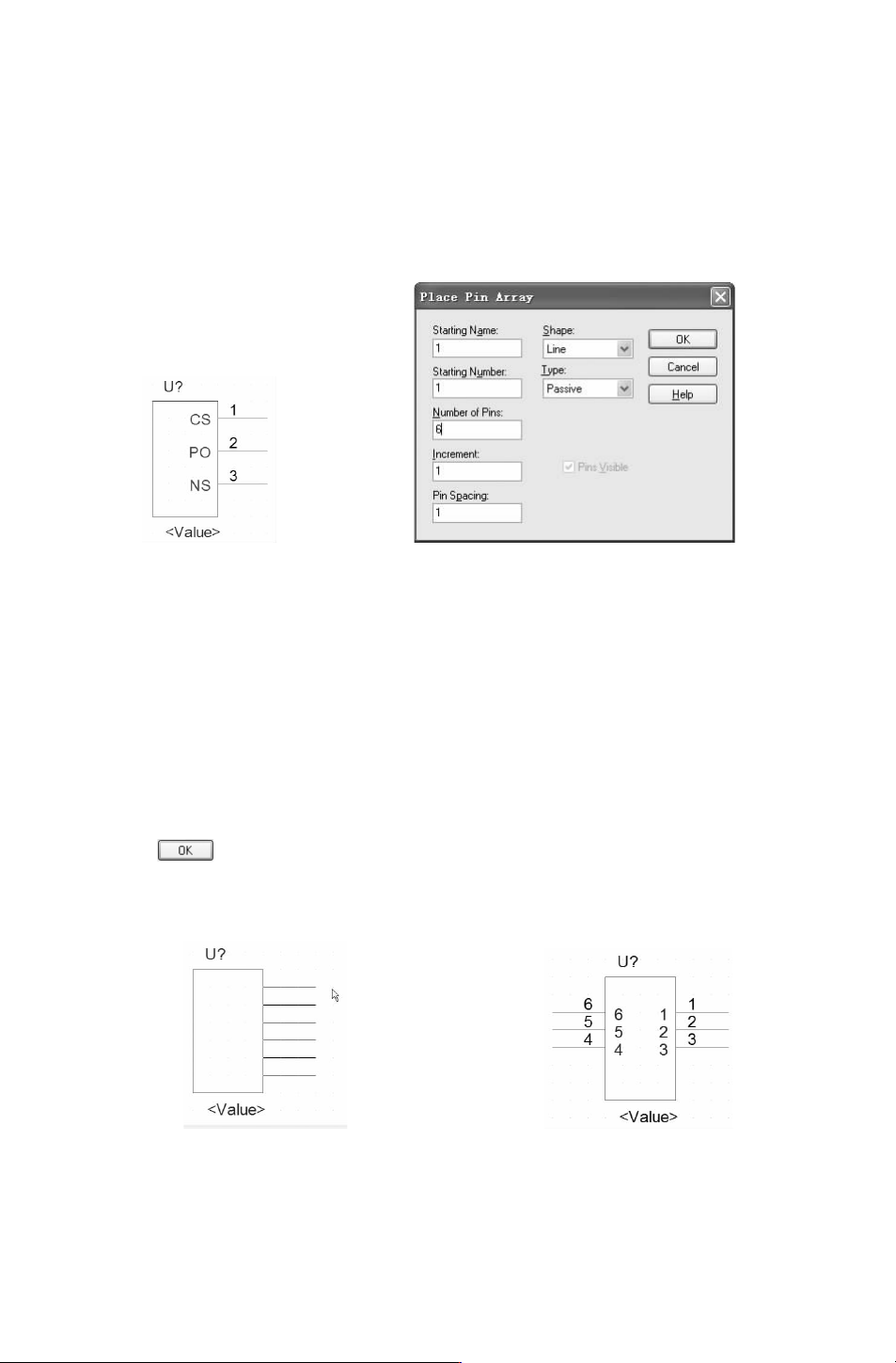

图 2－24 放置不同引脚 图 2－25 “PlacePinArray（放置阵列引脚）” 对话框
2.对话框中各项属性含义如下：
1）“StartingName”：在该文本框中输入设置库元件起始引脚的名称。
2）“StartingNumber”：用于设置库元件引脚的起始编号。
3）“NumberofPins”：设置引脚个数。
4）“Increment：设置引脚阵列编号间隔。
5）“PinSpacing”：设置放置的引脚间隔距离。
6）“Shape”：设置引脚线型。
7）“Type”：用于设置库元件引脚的电气特性。
3.单击 按钮，此时 6个引脚附着在光标上，如图 2－26所示。在合适位置单击，
纺织阵列引脚，选择一半的引脚直接拖到实体框的右边，调整引脚位置，结果如图
2－27
所示。
图 2－26 显示附着的阵列引脚 图 2－27 调整引脚位置
4.双击某一个引脚，弹出属性对话框，在这里可以设置名称、编号、线型、类型等，
如图 2－28所示。
42
