3.报告布线结果
1）选择菜单栏中的 “Report（报告）”
→
“RouteStatus（布线状态）”命令，可以看到
整个布线的状态信息，如图 12－45所示。

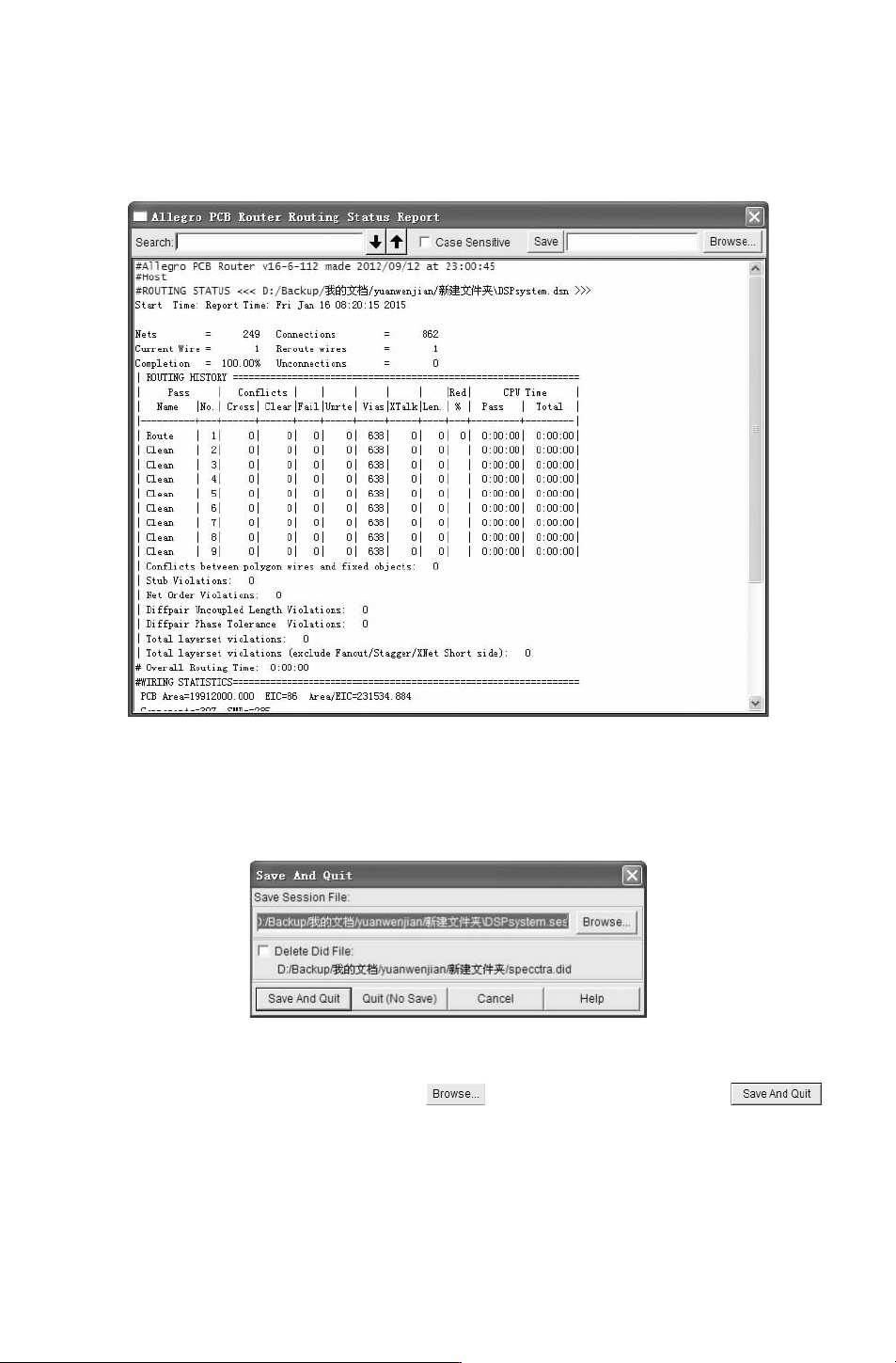

图 12－45 布线状态报告
2）关闭状态报告，选择菜单栏中的 “File（文件）”
→
“Quit（退出）” 命令，退出
CCT，将弹出如图 12－46所示对话框。
图 12－46 “SaveAndQuit”对话框
3）在 “SaveAndQuit” 对话框中单击 按钮修改保存的路径，单击 按
钮，退出 CCT窗口，系统 将自 动返 回到 AllegroPCBDesignGXL编辑窗口，如图 12－47
所示。
