12.4.3 制造数据的输出
制造数据的输出有个前提：要设置底片参数，设定 Aperture（光圈） 档案。在设置完成
后系统产生底片文件，将数据输出。
1.选择菜单栏中的 “Manufacture（制造）
→
Artwork（插图）” 命令，弹出如图 12－62
所示的对话框，打开 “FilmControl（底片控制）”选项卡，设置底片控制文件。

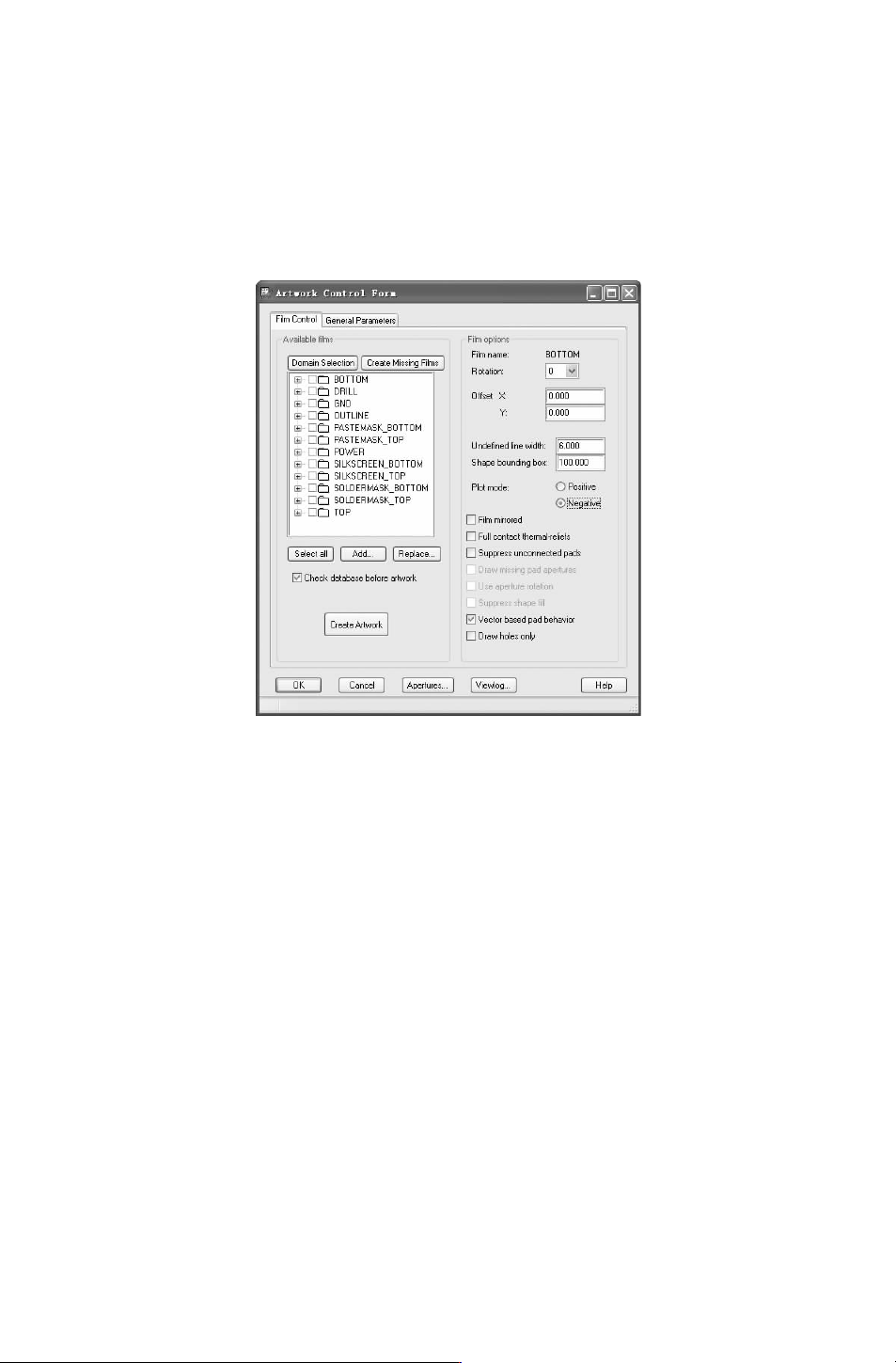

图 12－62 “FilmControl（底片控制）”选项卡
1）“Filmname”：显示底片名称。
2）“Rotation”：底片旋转的角度。
3）“Offset”：底片的偏移量，显示 X轴、Y轴方向上的参数。
4）“Underfinedlinewidth”：在底片上绘制线段或文字。
5）“Shapeboundingbox”：默认值为 100，当 “Plotmode（绘图格式）” 选择 “Negative
（负片绘图）” 时，在 Shape的边缘外侧绘制 100mil的黑色区域。
6） “Plotmode”：选择绘图格式，有两种格式，包括 “Positive（正片）”、 “Negative
（负片）”两种格式。
7）“Filmmirrored”：勾选此复选框，左右翻转底片。
8）“Fullcontactthermal－reliefs”：勾选此复选框，绘制 thermal－reliefs，使其导通。
9） “Supppressunconnectedpads”：勾选此复选框，绘制未连线的焊盘，只有当层面是
内信号层时，此项才被激活。
10） “Drawmissingpadapertures”：勾选此复选框，当焊盘栈没有相应的 FlashD－Code
时，填充较小宽度的 LineD－Code。
11） “Useaperturerotation”：勾选此复选框，使用光圈旋转定义。
12） “Suppressshapefill”：勾选此复选框，使用分割线作为 Shape的外形。
843
