9.若引脚名称为其他，则完成该引脚放置后，按 〈ESC〉 键结束操作，继续执行上述
操作，设置引脚属性，放置引脚，结果如图
2－24所示。
2.3.4 编辑引脚
1.选 择 菜 单 栏 中 的 “Place（放 置）”
→
“PinArray（阵 列 引 脚 ）” 命 令， 弹 出 如
图
2－25所示的 “PlacePinArray（放置阵列引脚）” 对话框，设置阵列引脚属性。
图 2－24 放置不同引脚 图 2－25 “PlacePinArray（放置阵列引脚）” 对话框
2.对话框中各项属性含义如下：
1）“StartingName”：在该文本框中输入设置库元件起始引脚的名称。
2）“StartingNumber”：用于设置库元件引脚的起始编号。
3）“NumberofPins”：设置引脚个数。
4）“Increment：设置引脚阵列编号间隔。
5）“PinSpacing”：设置放置的引脚间隔距离。
6）“Shape”：设置引脚线型。
7）“Type”：用于设置库元件引脚的电气特性。
3.单击 按钮，此时 6个引脚附着在光标上，如图 2－26所示。在合适位置单击，
纺织阵列引脚，选择一半的引脚直接拖到实体框的右边，调整引脚位置，结果如图
2－27
所示。
图 2－26 显示附着的阵列引脚 图 2－27 调整引脚位置
4.双击某一个引脚，弹出属性对话框，在这里可以设置名称、编号、线型、类型等，
如图 2－28所示。
42
5.使用同样的方法，所有引脚属性全部设定完成后如图 2－29所示。这样就建好了一个
库元件
55453／LCC。在绘制电路原理图时，只需要将该元件所在的库文件打开，就可以随时
取用该元件了。

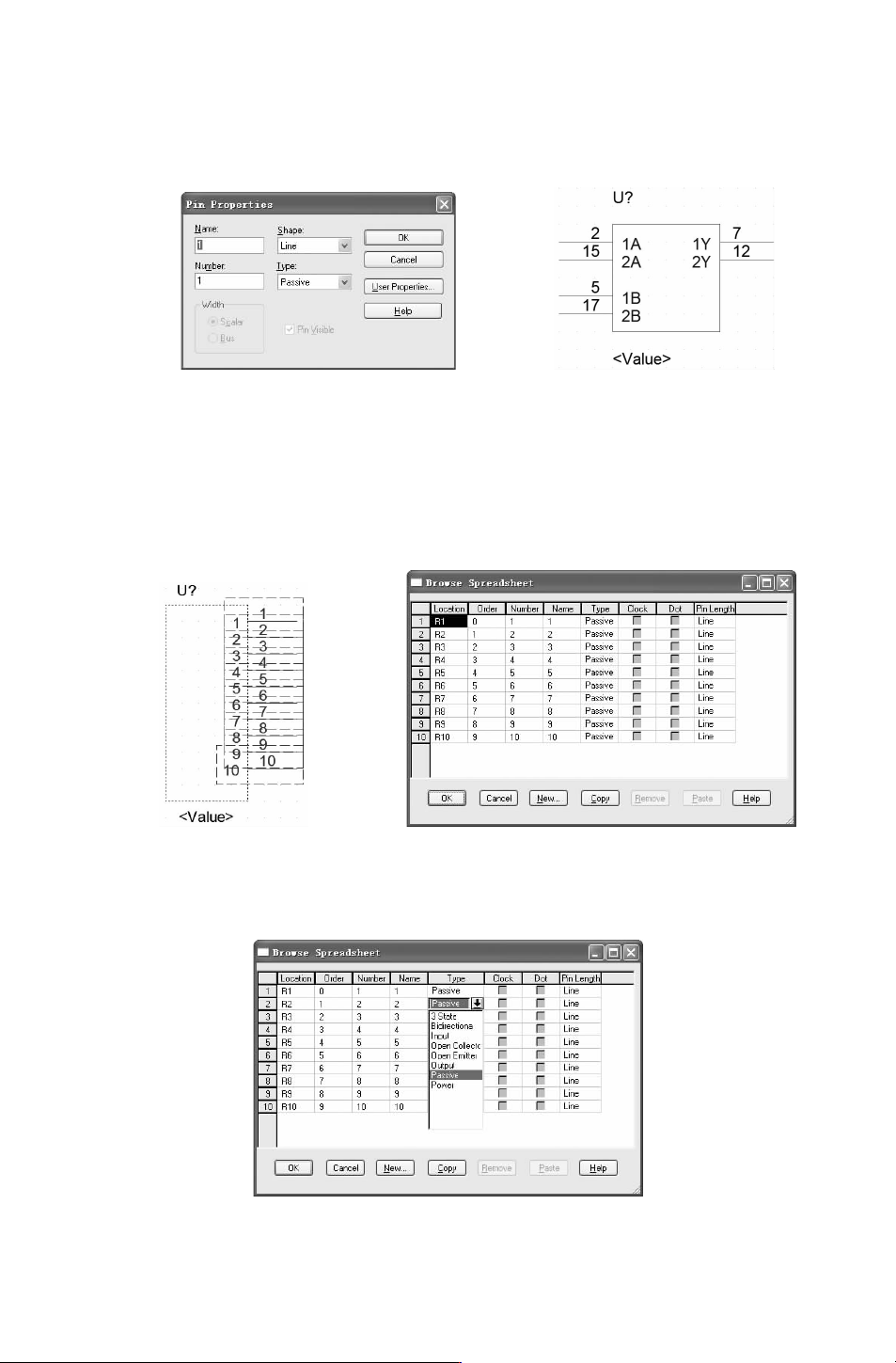

图 2－28 “PinProperties（引脚属性）”对话框 图 2－29 设置完成的元件
6.当引脚数很多时，在元件图形上逐个选择引脚编辑属性较浪费时间，这里介绍统一
编辑的方法。
7.首先框选所有引脚，如图 2－30所示，显示选中所有引脚，选择 “Edit（编辑）”
→
“Poperties（属性）”命令或按 〈ctrl＋E〉 键，弹出 “BrowseSpreadsheet” 对话框，可以对
该元件所有引脚进行一次性的编辑设置，如图 2－31所示。
图 2－30 显示选中所有引脚 图 2－31 设置所有引脚
8.在 “Type（类型）”下拉列表中显示可供选择的 8种类型，如图 2－32所示。在对应
的引脚行中设置是否勾选 “Clock”、“Dot”复选框。
图 2－32 “BrowseSpreadsheet”对话框
52
2.3.5 绘制含有子部件的库元件

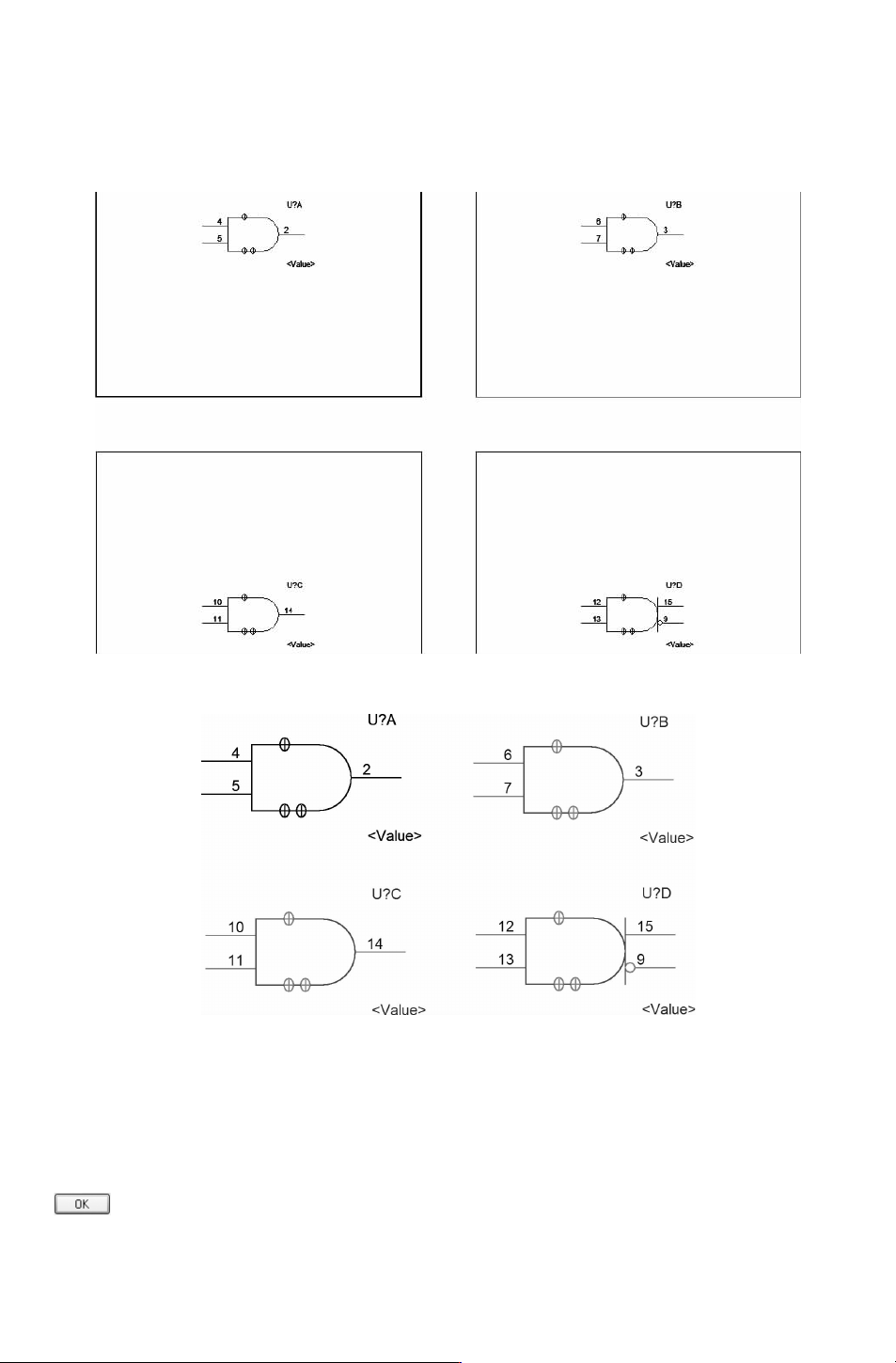

在图 2－33中显示含有四个子部件的库元件，绘制子部件的细节如图 2－34所示。
图 2－33 四个子部件的库元件
图 2－34 绘制的子部件
选中新建的库文件 “Library”，选择菜单栏中的 “Design（设计）”
→
“NewPart（新建
元件）” 命令或单击右键在弹出的快捷菜单中选择 “NewPart（新建元件）” 命令，弹出如
图 2－35所示的 “NewPartProperties（新建元件属性）”对话框。
在该对话框中 “PartsperPkg” 文本框中输入 2，即新建包含两个部件的库元件，单击
按钮，弹出如图 2－36所示的元件编辑对话框，在该界面可以进行元件的绘制。
