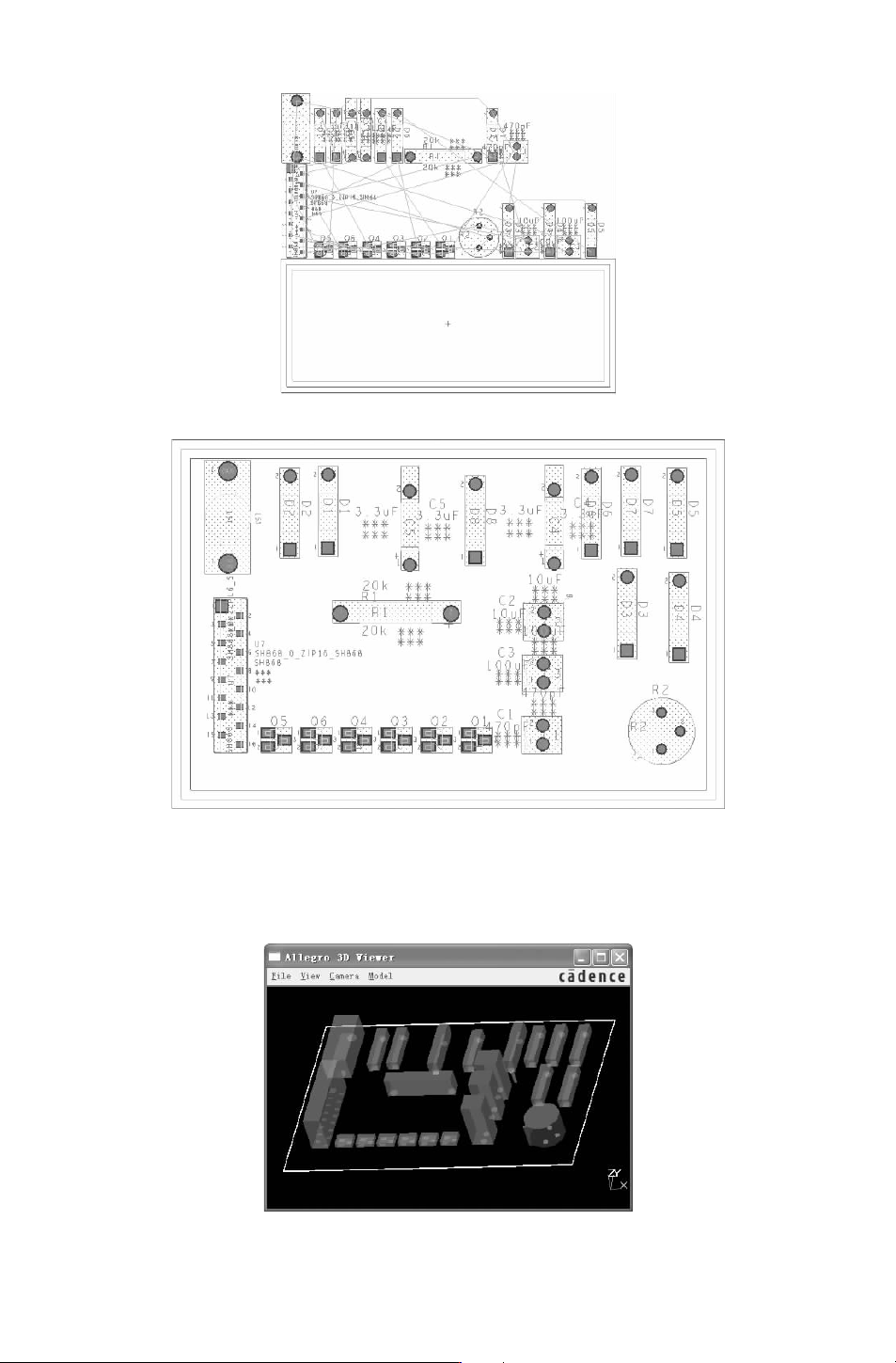

图 1 2 － 9 2 元 件摆 放 结果 图 1 2 － 9 3 布 局后 的 P C B 1 3 . 3 D 效 果 图。 该 环节 具 体步 骤 如下 ： 1 ） 选择 菜单 栏 中的 “ V i e w （ 视 图） ” → “ 3 D V i e w e r （ 3 D 显示 ） ” 命令 ， 则系 统 生 成 该 P C B 的 3 D 效 果图 ， 自动 打 开 “ A l l e g r o 3 D V i e w e …
