10.元件布局
（1） 取消飞线显示
单击 “View （视图）”工具栏中的 “Unrats”按钮 ，取消显示元件间的飞线，方便队
员间进行布局操作。
（2） 移动元件
选择菜单栏中的 “Edit（编辑）”
→
“Move（移动）” 命令或单击 “Edit（编辑）” 工
具栏中的 “Move（移动）” 按钮 ，激活移动命令。在 “Find（查找）” 面板内单击 “All
Off
（全部关闭）” 按钮，取消所有对象类型的勾选，勾选 “Symbol（符号）” 复选框，如
图
12－125所示，在电路板中单击需要移动的元件封装，右击鼠标选择 “Rotation（旋转）”
命令，旋转需要旋转的对象，结果如图 12－126所示。

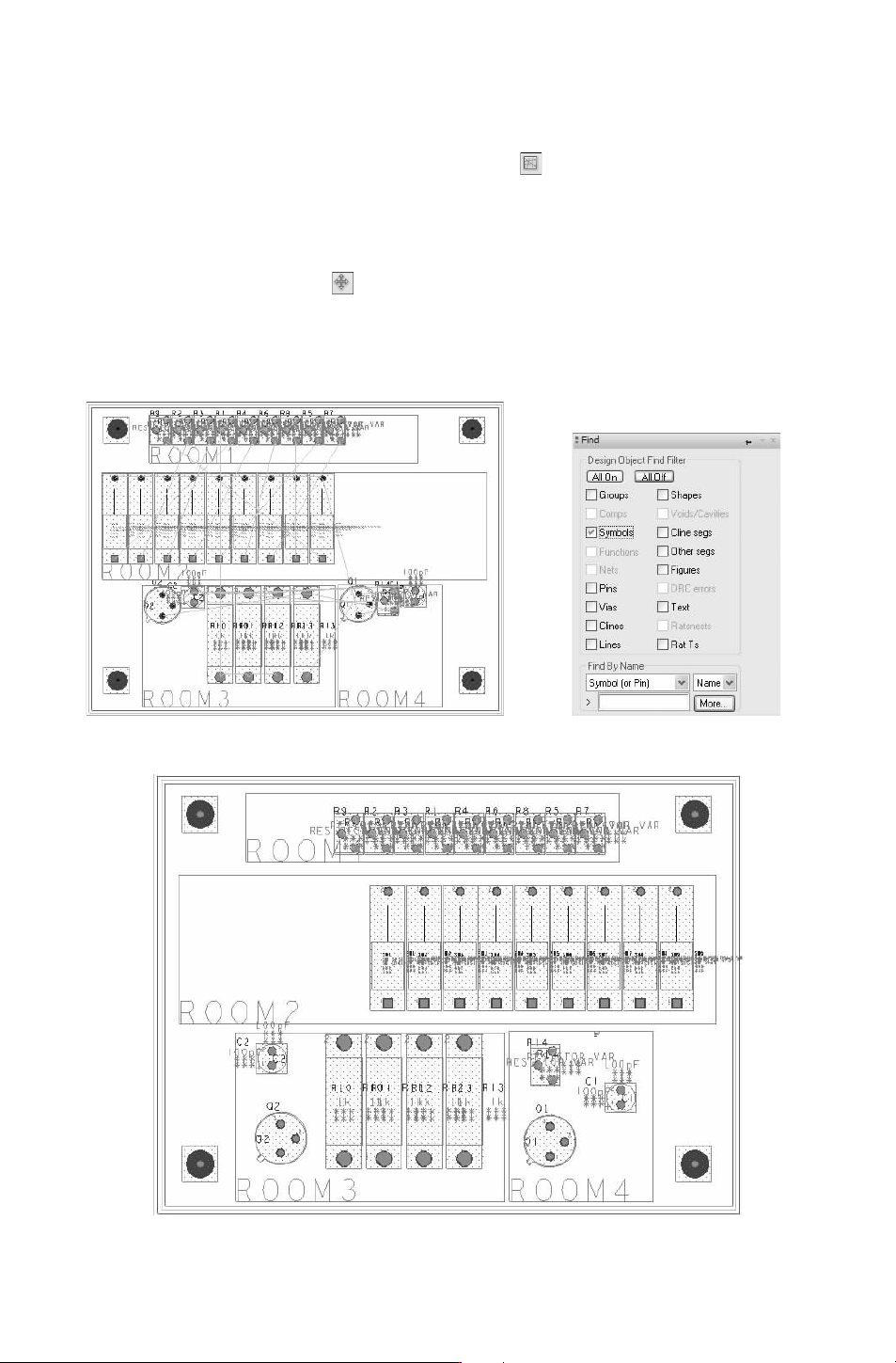

图 12－124 元件摆放结果 图 12－125 “Find（查找）”面板
图 12－126 元件布局
273
11.保存文件
选择菜单栏中的 “File（文件）”
→
“SaveAs（另存为）” 命令，弹出 “Save＿As（另存
为）”对话框，更改图样文件的名称为 “TR＿copper”，单击 按钮，完成保存。
12.层叠管理
选择 菜单栏中 的 “Setup（设 置）”
→
“Cross－Section（层 叠管理）” 命 令，将 弹 出
“LayoutCrossSection（层叠设计）” 对 话 框，在列表内右击鼠标，在 弹 出 的 菜 单 中 选 择
“AddLayer（增加层）”命令，添加两个布线内层，并修改属性，如图 12－127所示。

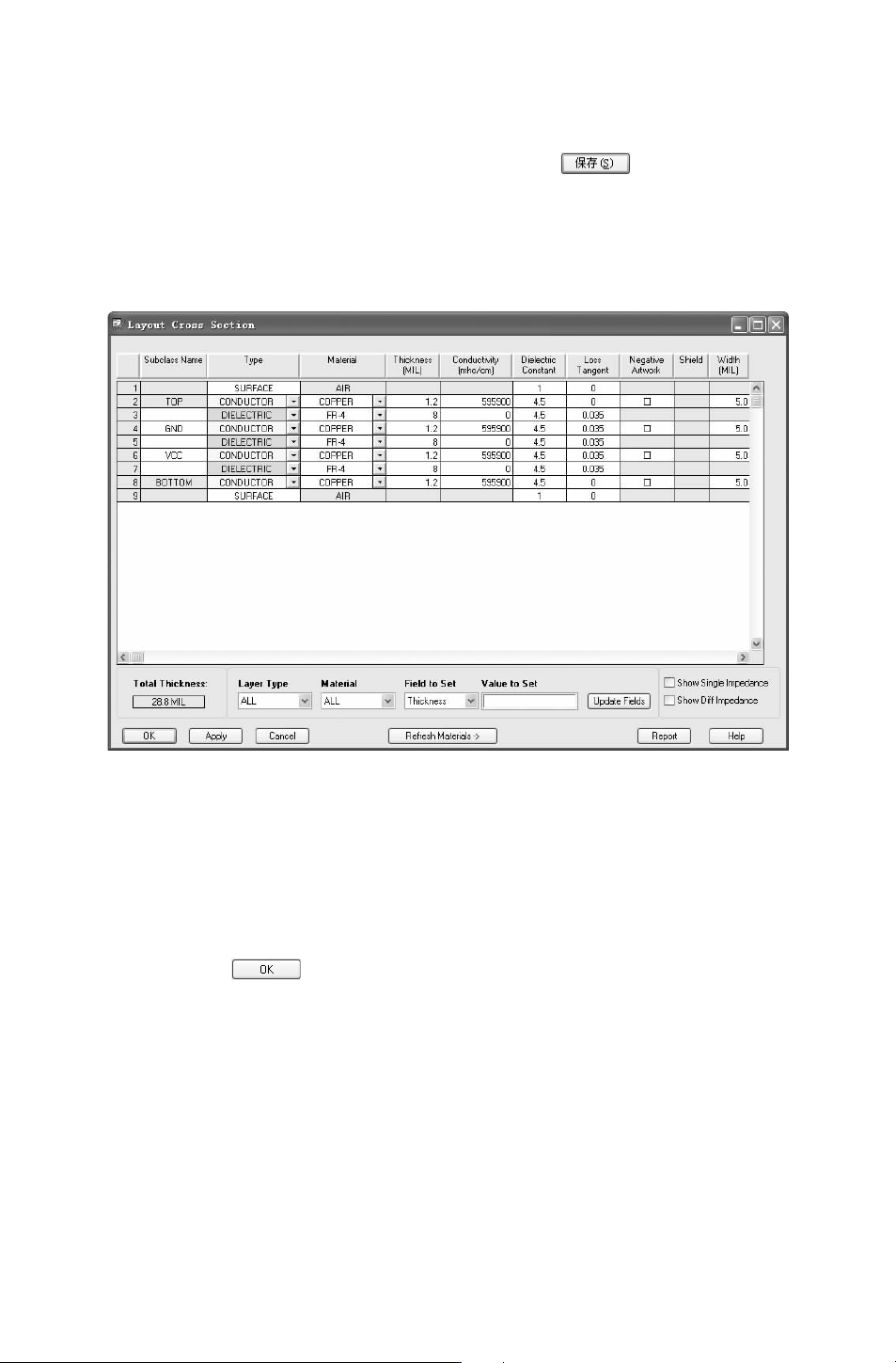

图 12－127 “LayoutCrossSection（层叠管理器）”对话框
13.设置颜色
选择菜单栏中的 “Display（显示）”
→
“Color（颜色）”
→
“Visibility（可见性）” 命
令，将弹出 “ColorDialog（颜色）” 对话框，选择 “Stack－Up”，将 VCC电气层的 “Pin”、
“Via”“Etch” 以及 “Drc” 颜色设置为红色，将 GND电气层的 “Pin”、 “Via” “Etch” 以
及 “Drc”颜色设置为蓝色，如图 12－128所示。
完成设置后单击 按钮，关闭对话框。
14.设置设计参数
选择菜单栏中的 “Setup（设置）”
→
“DesignParameters（设 计参数）” 命 令，弹 出
“
DesignParametersEditor（设计参数编辑器）” 对话框，打开 “Display（显示）” 选项卡，
进行参数设置，如图 12－129所示。
15.设置覆铜参数
选择菜单栏中的 “Shape（外形）”
→
“GlobalDynamicParams（动态覆铜参数设置）”
命令，弹出 “GlobalDynamicShapeParameters（动态覆铜区域参数）” 对话框，进行动态覆
铜的参数设置。
373

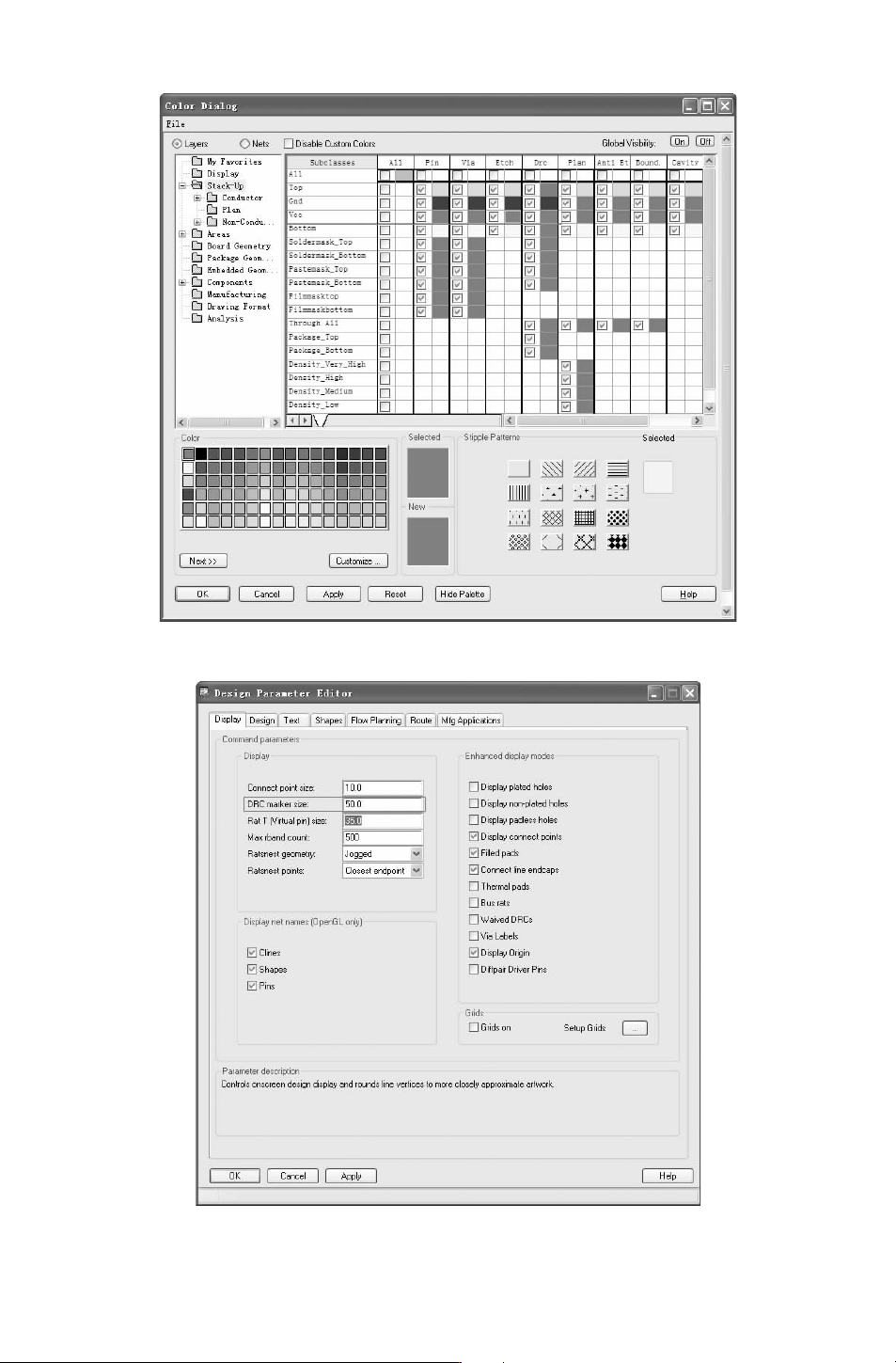

图 12－128 “ColorDialog（颜色）”对话框
图 12－129 “DesignParametersEditor（设计参数编辑器）” 对话框
