1）：单击此按钮，可以添加参考库。

2）：单击此按钮，可以导入参考库。

3）：单击此按钮，可以移走参考库。

7.单击按钮，将弹出 “NewProjectWizard－Summary” 对话框，如图 2－45所

示。在此对话框内显示项目的名称和路径等内容。

8.单击按钮，弹出 “LibraryExplorer” 对话框，如图 2－46所示。提示新的库

项目创建成功的信息。

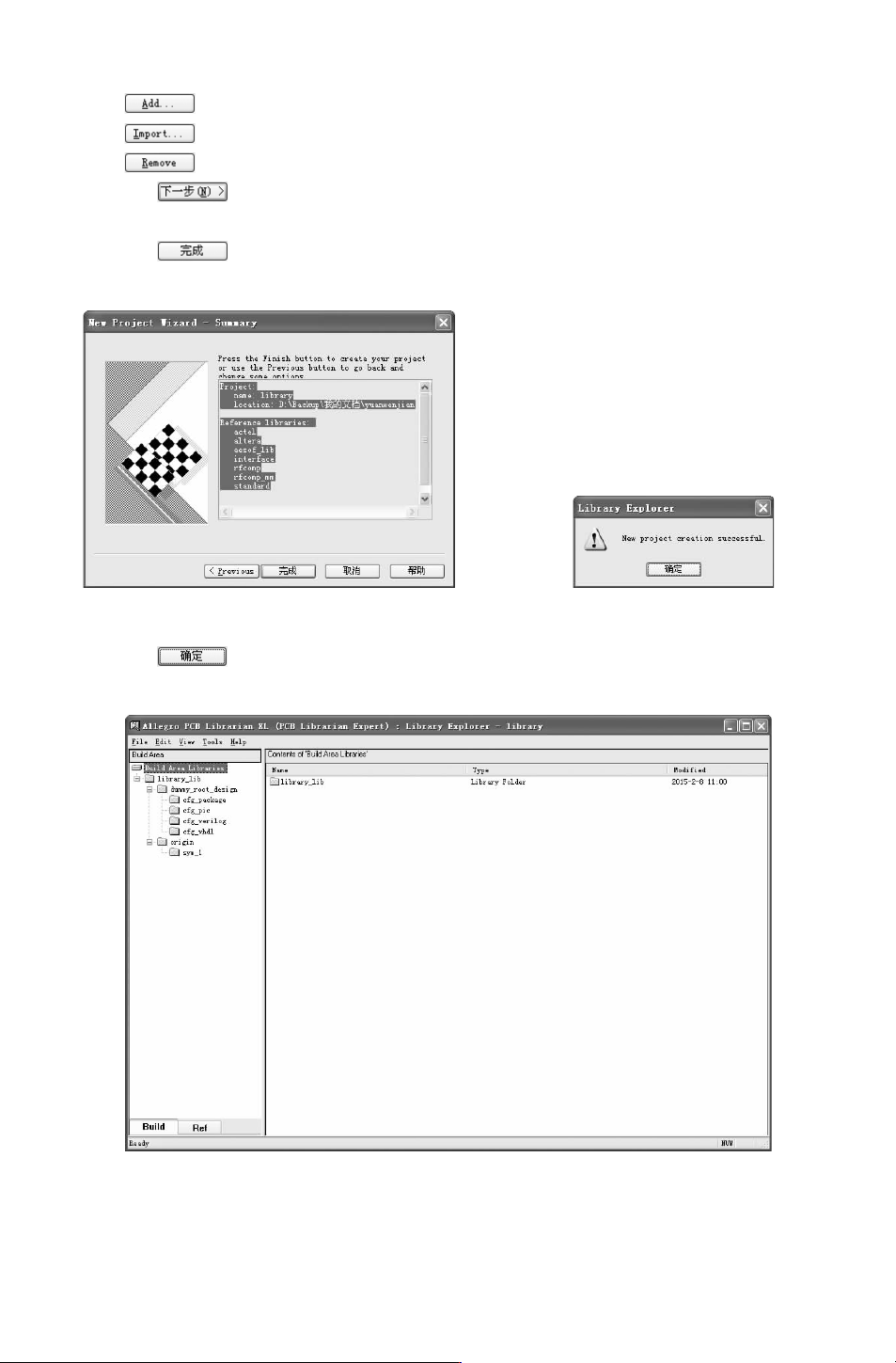

图 2－45　“NewProjectWizard－Summary”对话框图 2－46　“LibraryExplorer”对话框

9.单击按钮，弹出库 LibraryExplorer管理窗口，一个新的库项目创建成功，如

图

2－47所示。

图 2－47　LibraryExplorer管理窗口

2.4.4　手动创建库文件

在 LibraryExplorer图形窗口中，选择菜单栏中的 “File（文件）”

→

“New （新建）”

→

“BuildLibrary（新建库）” 命令，在左侧构建区 “Build（创建）” 选项卡下显示生成一个名

为 “new＿Library”的新文件夹，如图 2－48所示。根据需要修改新库的名称，创建新库，

在右侧显示区将显示所创建库文件的包含信息。

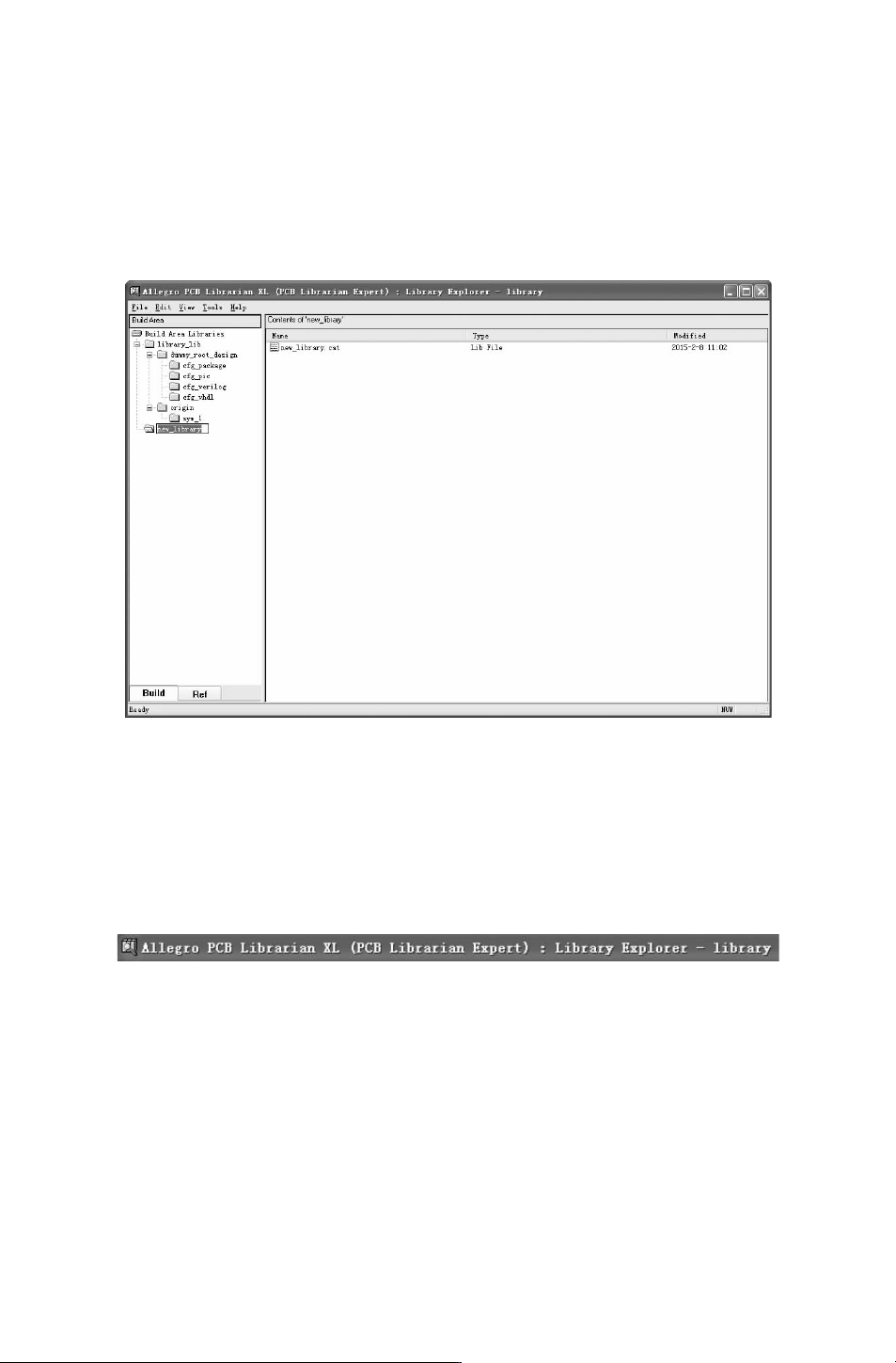

图 2－48　创建新库

2.4.5　LibraryExplorer图形窗口

LibraryExplorer的图形窗口可分为标题栏、菜单栏、构建区、显示区和状态栏 5部分。

1.标题栏

标题栏显示软件名称及所打开文件的路径与名称，如图 2－49所示。

图 2－49　标题栏

2.构建区

左边的构建区内又分为 Build构建区（如图 2－50所示）和 Ref参考区（如图 2－51所示）。

（

1）构成区主要显示 cds.lib指定的库，可以在构建区对库进行创建和修改，系统会自

动更新创建或重命名操作的 cds.lib项目文件，通过在菜单栏中执行 “View／Refresh” 命令进

行构建区内更新显示。在构建区内创建成功的库经过效验后可以导入参考区。

（2）参考区主要显示 refcds.lib中显示的库。参考区的库都是经过校验确认的，在参考

区中不可能对库进行编辑修改，如果需要可以导入到构建区内进行修改编辑，确定后再导回
