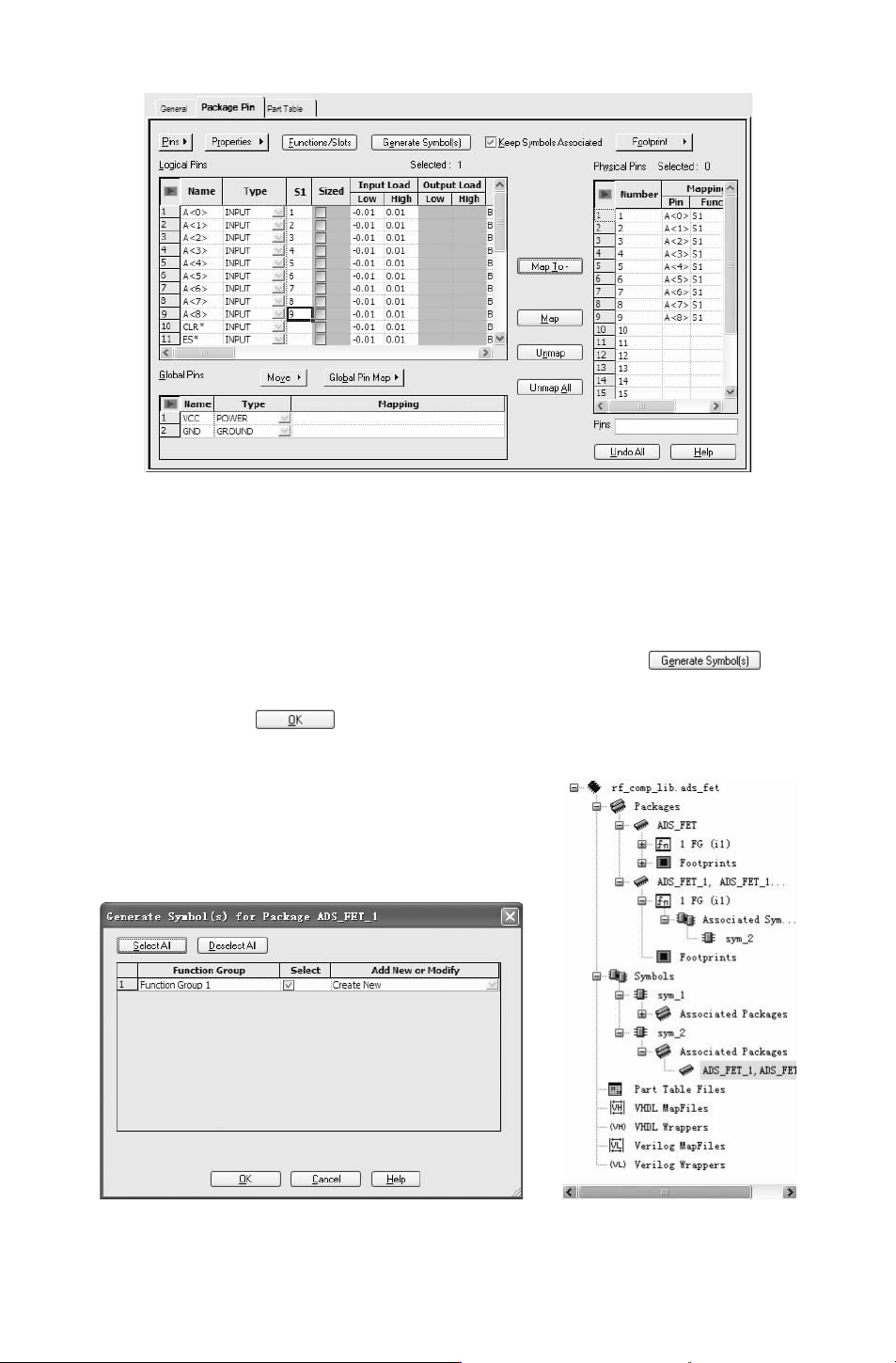

图 2-92 “A<1>”到 “A<8>”的引脚映射
2.6.4 创建元件轮廓
创建符号可以在符号编辑器中进行,也可以在封装中进行。在这里讲解一下如何在封装
中进行符号的创建。具体操作过程如下。
1.选择 “PackagePin” 选项卡,在 “PhysicalPins” 栏中,单击 按钮,将
弹出 “
GenerateSymbol(s)forPackage”对话框,如图 2-93所示。
2.设置好后,单击 按钮,系统会自动创建原理图符号,在元件属性的 Symbo1
节点下会生成新的节点,如图 2-94所示。
图 2-93 “GenerateSymbol(s) forPackage”对话框 图 2-94 项目管理器
94
