“ N e w （新建） ” 命令，新建元件符号，如图 2 － 1 1 1 所示。图 2 － 1 0 8 库管理器窗口图 2 － 1 0 9 “ N e w C e l l ” 对话框图 2 － 1 1 0 “ P a r t D e v e l o p e r ” 的图形窗口 1 2 . 打开 “ P a c k a g e P i n ” 选项卡，单击按钮，弹出如图 2 － 1…

“New （新建）” 命令，新建元件符号，如图 2－111所示。

图 2－108　库管理器窗口图 2－109　“NewCell”对话框

图 2－110　“PartDeveloper” 的图形窗口

12.打开 “PackagePin”选项卡，单击按钮，弹出如图 2－112所示的快捷菜单，选

择 “Add（添加）”命令，弹出如图 2－113所示的 “AddPin”对话框。

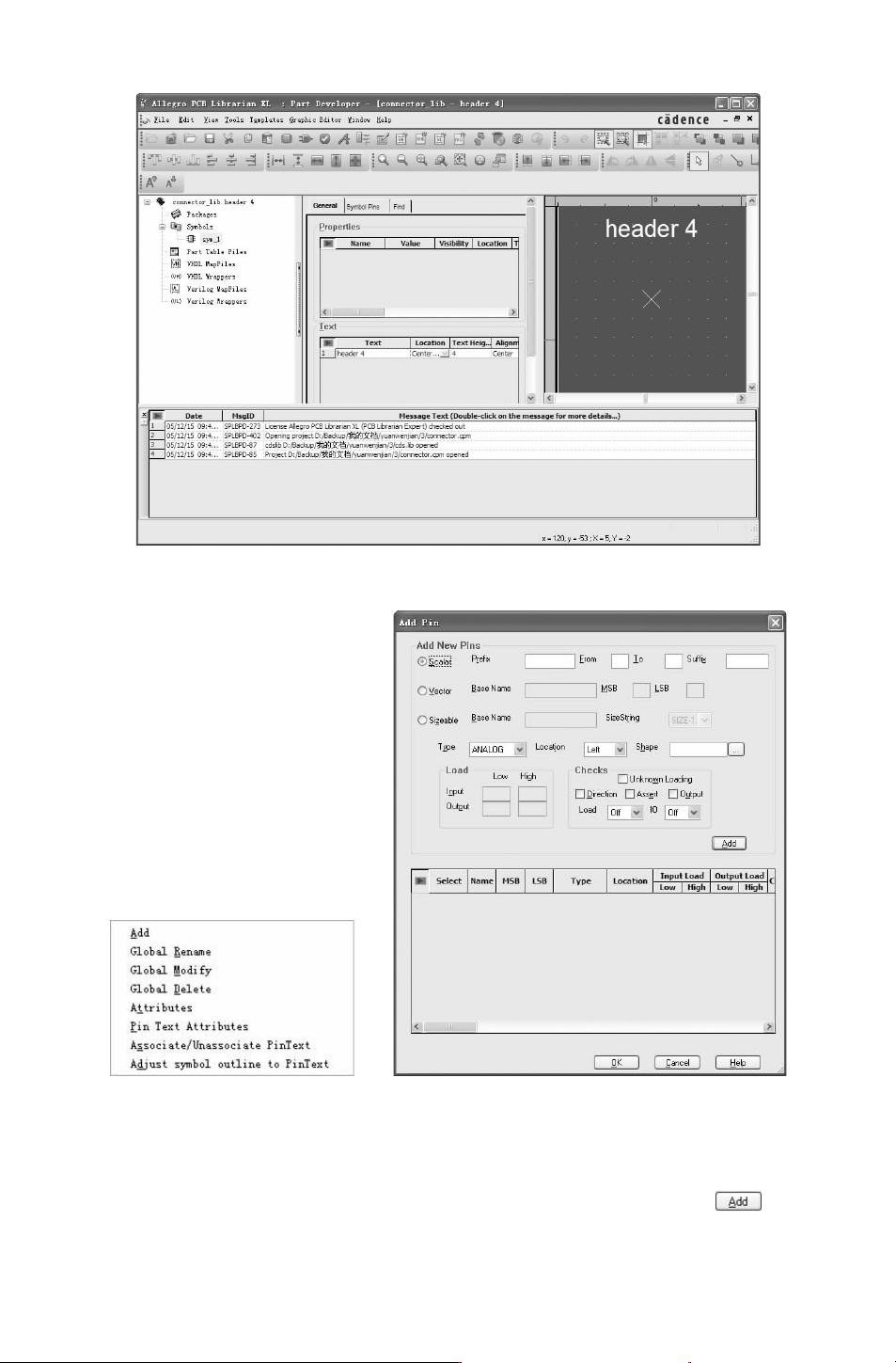

图 2－111　新建元件符号

图 2－112　快捷菜单图 2－113　“AddPin”对话框

13.在 “AddNewPins（添加新引脚）” 区域内选择 “Scalar（标量）”选项；在 “Prefix

（前缀）”文本框内输入 1；在 “Type（类型）”下拉列表中选择 “UNSPEC”选项；在 “Lo-

cation（位置）”下拉列表中选择 “Left” 选项。如图 2－114所示。然后单击按钮，添

加引脚。
