图 2 － 1 1 4 设置引脚 1 1 4 . 在 “ P r e f i x （前缀） ” 文本框内输入 “ 2 ” 、 “ 3 ” 、 “ 4 ” ，其他设置不变，单击按钮。添加引脚如图 2 － 1 1 5 所示。图 2 － 1 1 5 添加完引脚 1 5 . 单击按钮，退出对话框，在 “ P a c k a g e P i n ” 选项卡内查看添加…

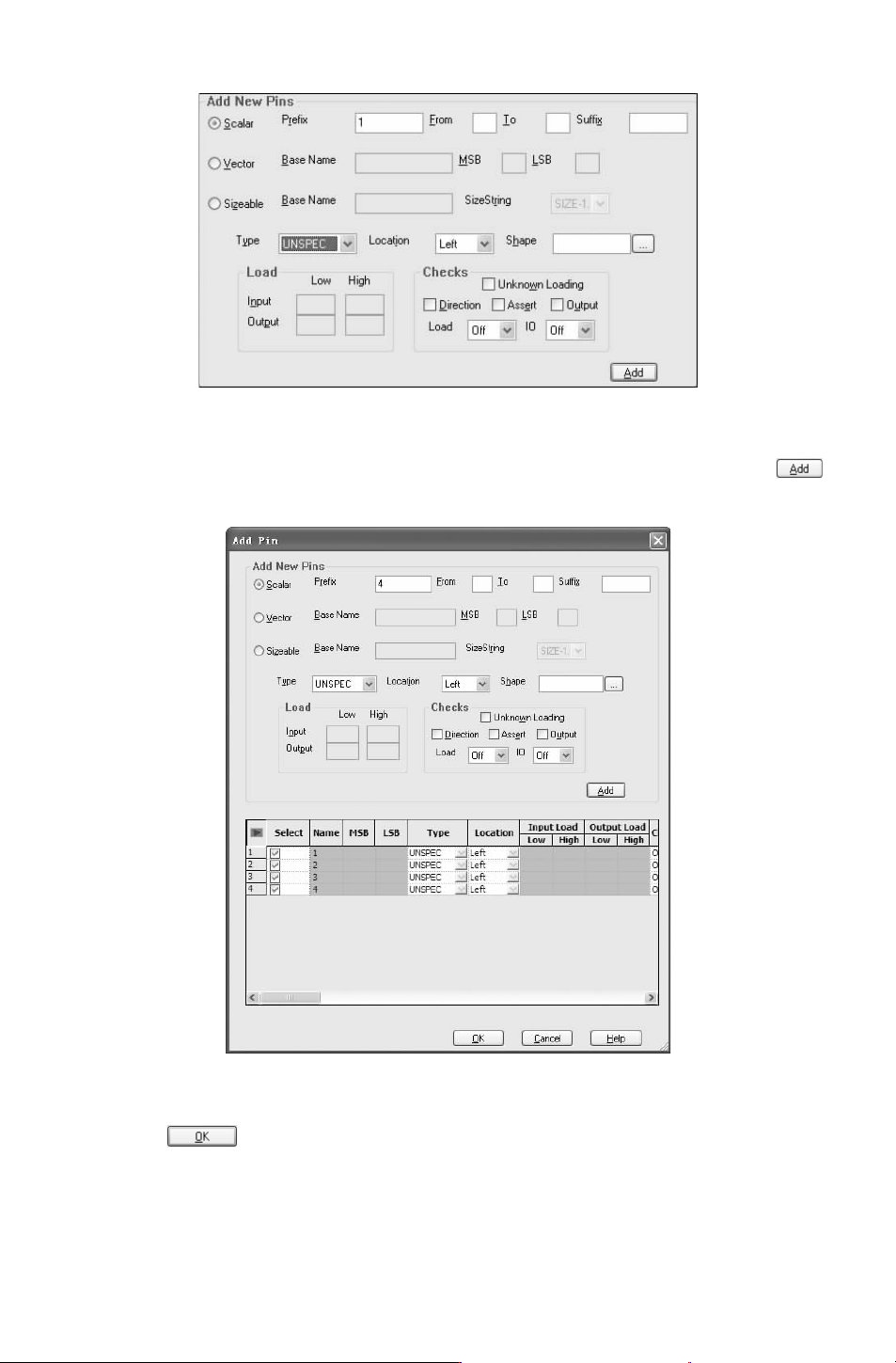

图 2－114　设置引脚 1

14.在 “Prefix（前缀）” 文本框内输入 “2”、“3”、“4”，其他设置不变，单击按

钮。添加引脚如图 2－115所示。

图 2－115　添加完引脚

15.单击按钮，退出对话框，在 “PackagePin” 选项卡内查看添加引脚信息和

“AddPin（添加引脚）” 对话框内显示的内容是否完全相同，如图 2－116所示。

16.选择菜单栏中的 “File”

→

“Save”命令，保存创建元件符号，在左侧项目管理器

中 “sym＿1” 下显示 “AssociatedPackages”，如图 2－117所示。

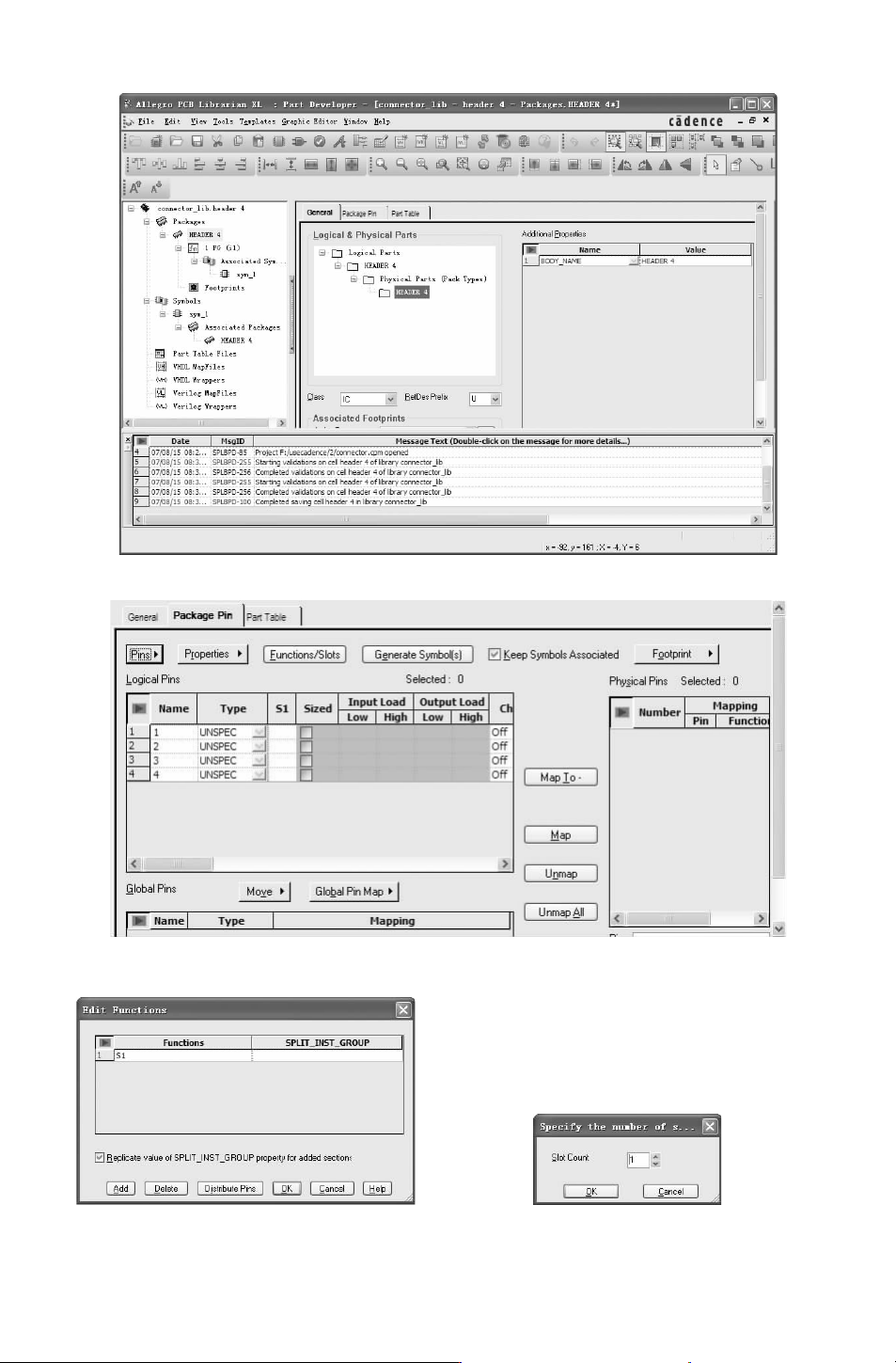

图 2－119　生成元件

图 2－120　“PackagePin”选项卡

图 2－121　“EditFunction” 对话框图 2－122　“Specifythenumberofsectors”对话框
