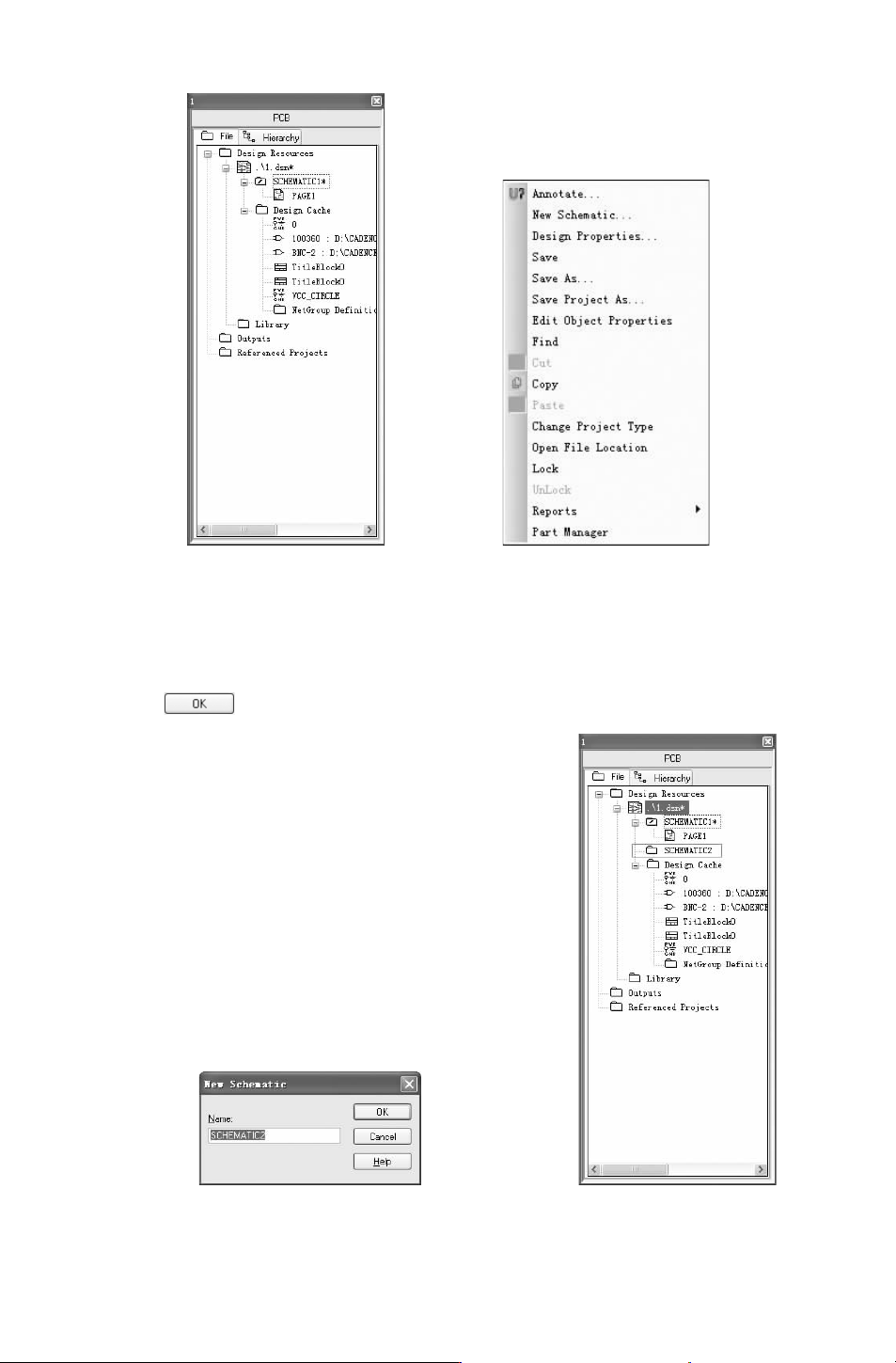

图 3-11 项目管理器 图 3-12 快捷菜单
3) 选择 “NewSchematic(新建电路图)”命令,弹出 “NewSchematic(新建电路图)”
对话框,在 “Name(名 称)” 文 本 框 内 输 入 电 路 图 名 称, 默 认 名 称 为 Schematic2,如
图 3-13所示。
4)单击 按钮,完成电路图添加,如图 3-14所示。
图 3-13 “NewSchematic(新建电路图)” 对话框 图 3-14 新建电路图文件
