3.5　电路原理图的设计步骤

电路原理图的设计大致可以分为新建原理图文件、设置工作环境、放置元器件、原理图

布线、建立网络报表、原理图的电气规则检查、编译和调整等几个步骤，其流程如图 3－35

所示。

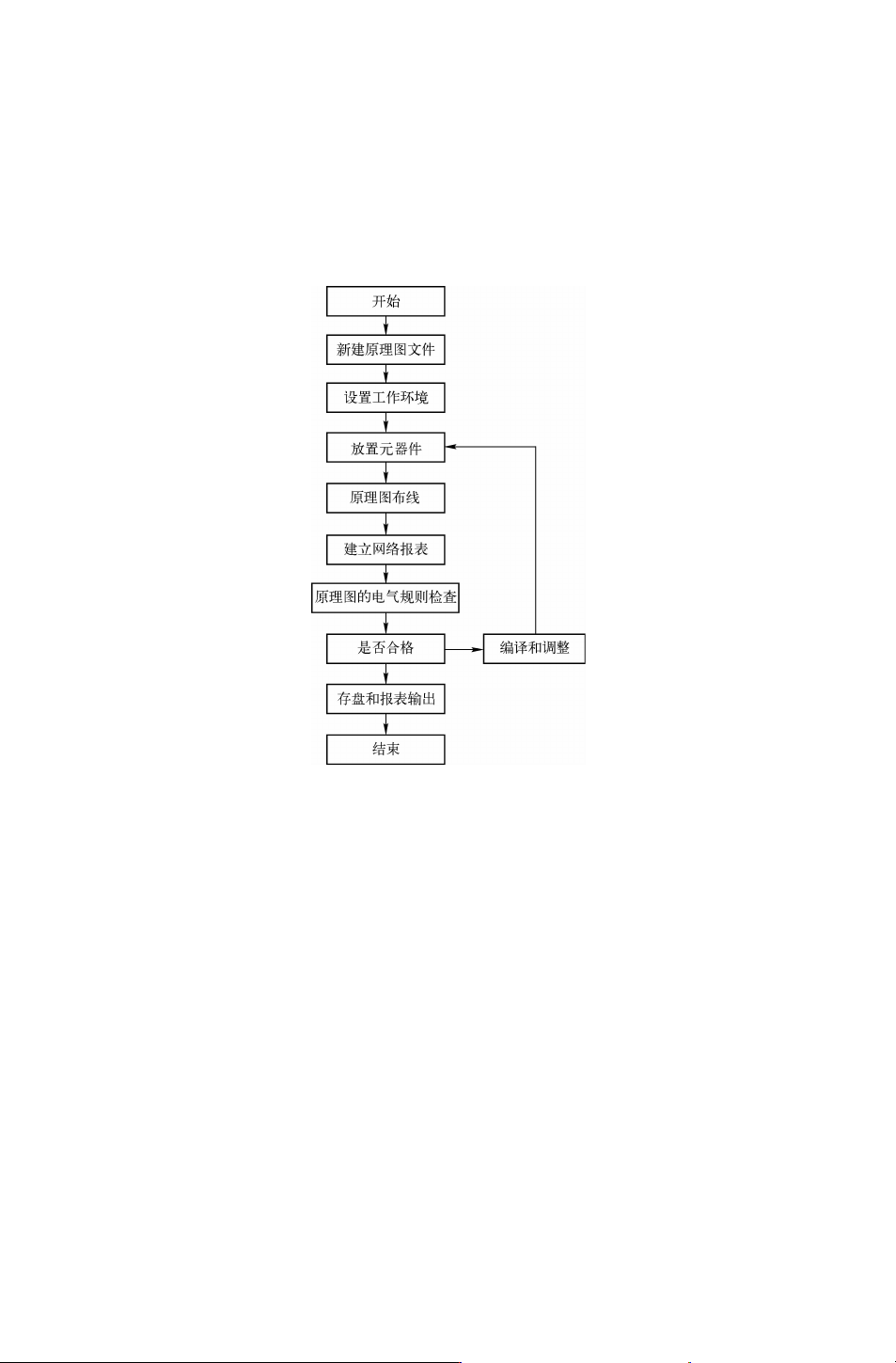

图 3－35　原理图设计流程图

电路原理图设计具体步骤如下：

1.新建原理图文件

在进入电路图设计系统之前，首先要创建新的工程，在工程中建立原理图文件。

2.设置工作环境

根据实际电路的复杂程度来设置图样的大小。在电路设计的整个过程中，图样的大小都

可以不断地调整，设置合适的图样大小是完成原理图设计的第一步。

3.放置元器件

从元器件库中选取元器件，放置到图样的合适位置，并对元器件的名称、封装进行定义

和设定，根据元器件之间的连线等联系对元器件在工作平面上的位置进行调整和修改，使原

理图美观且易懂。

4.原理图布线

根据实际电路的需要，利用原理图提供的各种工具、指令进行布线，将工作平面上的元

器件用具有电气意义的导线、符号连接起来，构成一幅完整的电路原理图。
