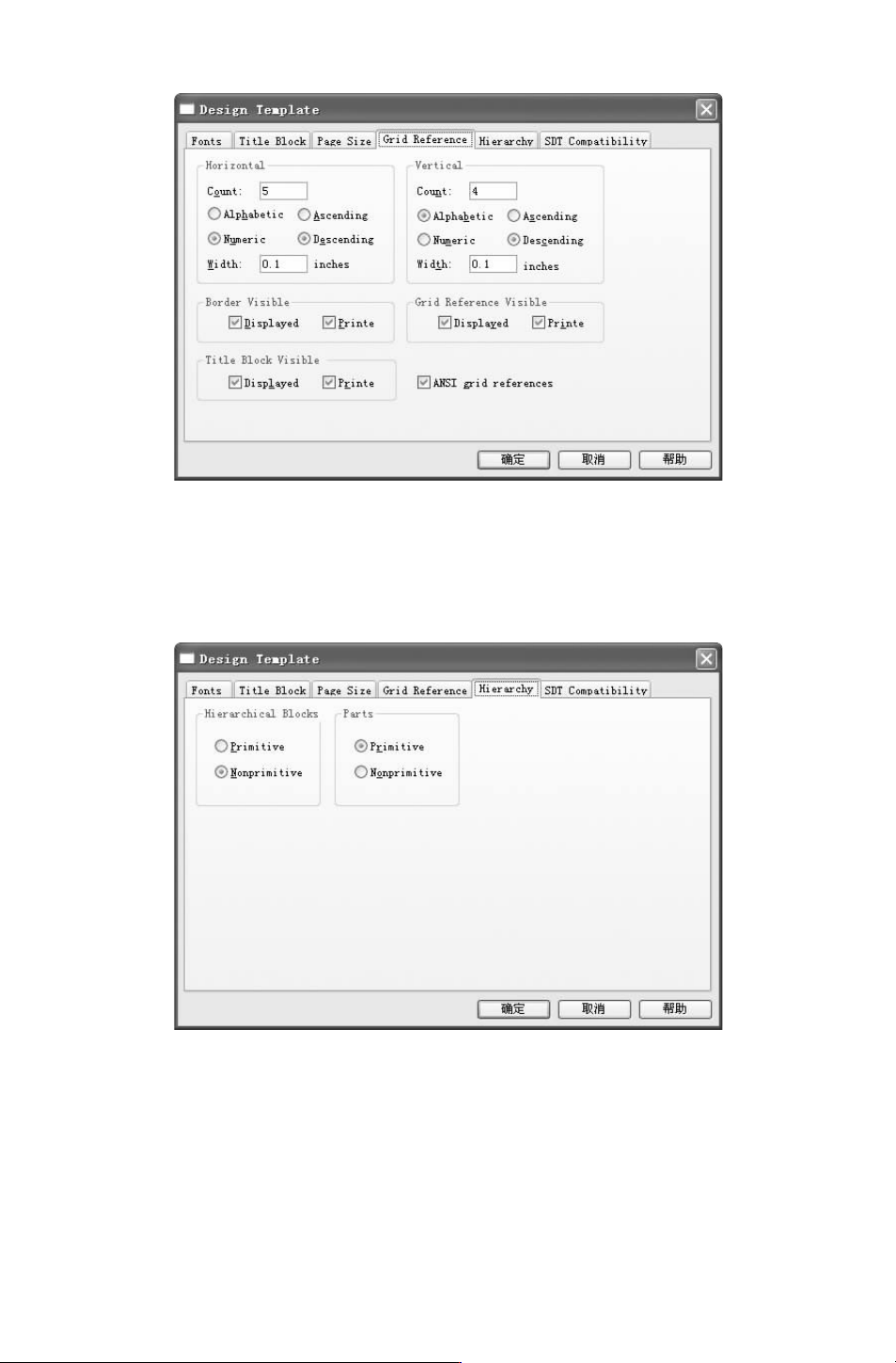

图 4－13　“GridReference（网格属性）”选项卡

5.“Hierarchy（层次参数）” 选项卡

选择 “Hierarchy（层次参数）”选项卡，在该选项卡中设置层次电路中方框图的属性，

如图 4－14所示。

图 4－14　“Hierarchy（层次参数）”选项卡

一般的层次电路中所有元件均为基本组件，但对于嵌套的层次电路，即包含下层电路图

的电路图中，包含不是基本组件的元件，是以电路图组成的元件。

6.“SDTCompatibility（SDT兼容性）”选项卡

选择 “SDTCompatibility（SDT兼容性）” 选项卡，在该选项卡中显示对 SDT文件兼容

性的设置，如图 4－15所示。
