Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.3 Wymiary i c iężar 111 3 Rys. 3.3 - 3 Wymiary dwustronnego automatu E by SIPLACE ze stały m/stałym sto…
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.3 Wymiary i ciężar Od wersji oprogramowania SC 712.1 Wydanie 05/2019
110
3
Rys. 3.3 - 2 Wymiary dwustronnego automatu E by SIPLACE ze stałym/wymiennym stołem
(1) Stanowisko 1 ze stołem stałym
(2) Stanowisko 2 ze stołem wymiennym
1
(2)
Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.3 Wymiary i ciężar
111
3
Rys. 3.3 - 3 Wymiary dwustronnego automatu E by SIPLACE ze stałym/stałym stołem
(1) Stanowisko 1 ze stołem stałym
(2) Stanowisko 2 ze stołem stałym
1
(2)
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.3 Wymiary i ciężar Od wersji oprogramowania SC 712.1 Wydanie 05/2019
112
3.3.2.2 Wymiary jednostronnego automatu E by SIPLACE
3

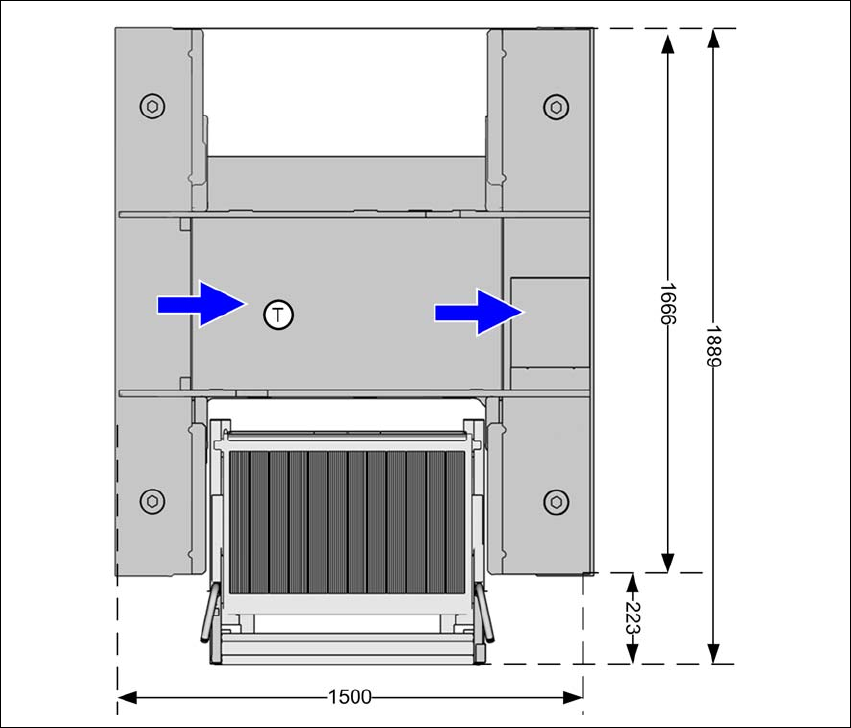

Rys. 3.3 - 4 Wymiary jednostronnego automatu E by SIPLACE ze stołem wymiennym
