Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.4 Przegląd po dzespołów 117 3.4 Przegląd podzespołów 3.4.1 Przegląd podzespołów dwust ronnego automatu …
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.3 Wymiary i ciężar Od wersji oprogramowania SC 712.1 Wydanie 05/2019
116
3.3.5 Środek ciężkości
3.3.5.1 Środek ciężkości maszyny
3

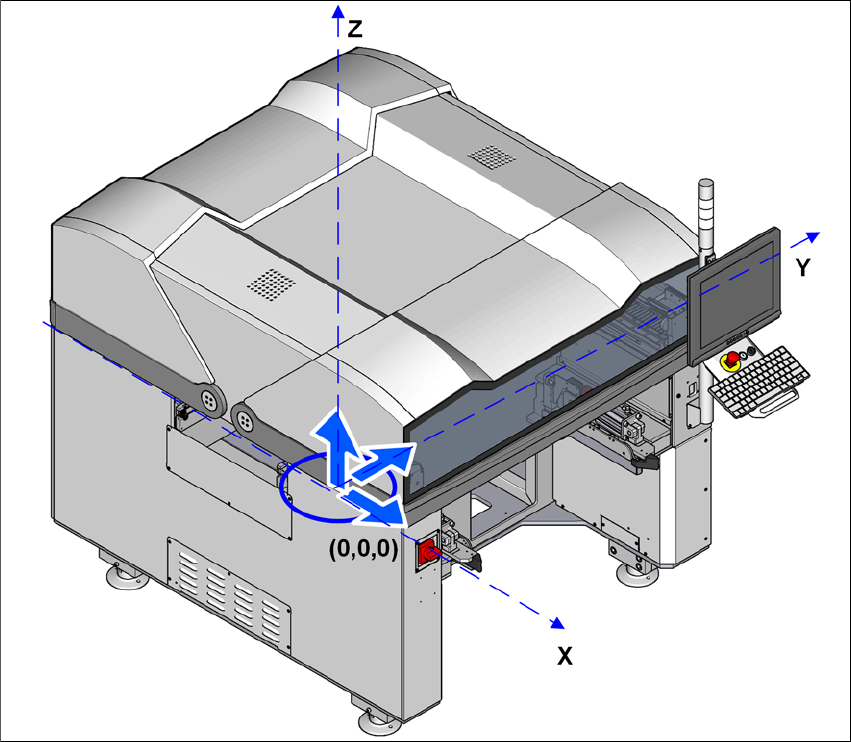

Rys. 3.3 - 8 Środek ciężkości dla automatu E by SIPLACE w milimetrach
Współrzędna X 0 mm
Współrzędna Y 0 mm
Współrzędna Z 721 mm
Te współrzędne środka ciężkości odnoszą się do automatu przy wysokości transportu płytek dru-
kowanych (PD) wynoszącej 900 mm.
Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.4 Przegląd podzespołów
117
3.4 Przegląd podzespołów
3.4.1 Przegląd podzespołów dwustronnego automatu E by SIPLACE
3
3
Rys. 3.4 - 1 Automat E by SIPLACE dwustronny - przegląd podzespołów
(1) Moduł podstawowy
(2) Pojemnik zrzutowy
(3) Stacjonarne kamery (opcjonalnie)
(4) Monitor z klawiaturą (2x) na stanowisku 2 (opcjonalnie)
(5) Stanowisko 2 z zespołem wciągowym, urządzeniem do odcinania pasów, kanałem prowa-
dzącym do pustych pasów
(6) Portal z głowicą montażową (zgodnie z konfiguracją)
(7) Transport POD (transport pojedynczy)
(8) Monitor z klawiaturą (2x) na stanowisku 1 (opcjonalnie)
(9) Stół wymienny na stanowisku 1
(T) Kierunek transportu płytek drukowanych
(1)
(6)
(7)
(8)
(9)
(4)
(5)
(3)
(2)
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.4 Przegląd podzespołów Od wersji oprogramowania SC 712.1 Wydanie 05/2019
118
3.4.2 Przegląd podzespołów jednostronnego automatu E by SIPLACE
3
3
Rys. 3.4 - 2 Automat E by SIPLACE jednostronny - przegląd podzespołów
(1) Moduł podstawowy
(2) Pojemnik zrzutowy
(3) Stacjonarne kamery (opcjonalnie)
(4) Portal z głowicą montażową (zgodnie z konfiguracją)
(5) Transport POD (transport pojedynczy)
(6) Monitor z klawiaturą na stanowisku 1 (opcjonalnie)
(7) Stół wymienny na stanowisku 1
(T) Kierunek transportu płytek drukowanych
(1)
(4)
(5)
(6)
(7)
(2)
(3)
