3.8.1.4 Design modułów podajnikowych pasa
Na obu poniższych rysunkach pokazany jest design modułu podajnikowego pasa dla automatu E
by SIPLACE.
3

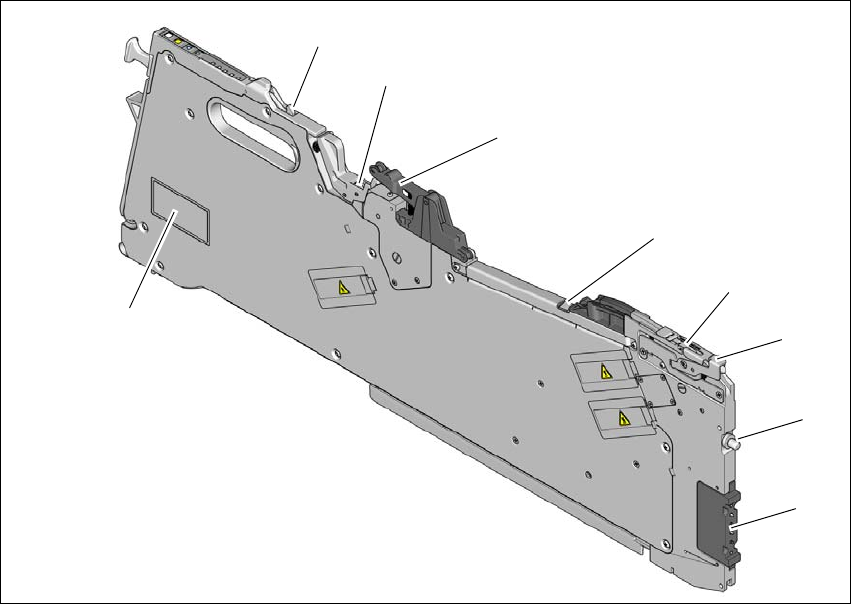

Rys. 3.8 - 1 SIPLACE SmartFeeder E - widok z przodu
(1) Złącze Pogo Pin
(2) Kołek ustalający "przód"
(3) Dźwignia do podnoszenia okienka odbiorczego do nawlekania i wyjmowania pasa
(4) Okienko pobrania
(5) Otwór wylotowy kanału pasa
(6) Kołyska folii kryjącej
(7) Kółka podbijające folię kryjącą
(8) Zapadka ryglująca
(9) Tabliczka znamionowa
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.8 Moduły doprowadzające dla E by SIPLACE
153
3

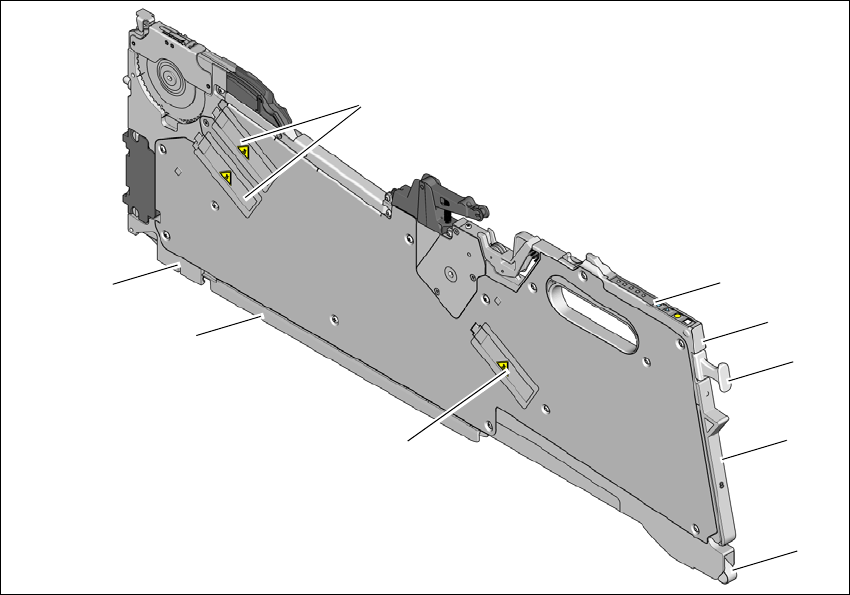

Rys. 3.8 - 2 Moduł podajnika pasa E 8 mm - widok z tyłu
(1) Otwór wlotowy do kanału prowadzącego pasa ze sprężyną pasa
(2) Klapka do pojemnika na folię kryjącą
(3) Uchwyt do wyjmowania, zatrzaśnięty
(4) Wyświetlacz stanu
(5) Panel obsługowy
(6) Silniki napędowe do napędu pasa
(7) Przednia prowadnica ślizgowa
(8) Tylna prowadnica ślizgowa
(9) Silnik napędowy zespołu do podbijania folii kryjącej
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.8 Moduły doprowadzające dla E by SIPLACE Od wersji oprogramowania SC 712.1 Wydanie 05/2019
154
3.8.2 Dane techniczne SIPLACE SmartFeeder E
Zasadniczo moduły podajnikowe pasa do automatu E by SIPLACE mają ok. 587 mm długości i
ok. 200 mm wysokości. Dane techniczne wymienione są w poniższej tabeli.
3
Maksymalna wysokość krawędzi zakłócającej nad górną krawędzią kieszeni pasa wynosi
≤ 3 mm. Ponieważ moduły podajnikowe nie posiadają ewentualnie otwartych do góry klap i są po-
nadto na stałe osadzone w stołach wymiennych, zagrożenie kolizją z głowicą jest zredukowane
do minimum.
Moduł podajnika pasa Nr kat. dł. x wys.
[mm]
szerokość
[mm]
stanowisko Szerokość
kroku trans-
portowego
[mm]
maks.
wysokość
pasa
[mm]
SIPLACE SmartFeeder 2x8 mm E 00141569 587x200 22,9 2 1/2/4/8 3,5
SIPLACE SmartFeeder 8 mm E 00141570 587x200 10,8 1 1/2/4/8 3,5
SIPLACE SmartFeeder 12 mm E 00141571 587x200 22,6 2 4 - 16
*a
16
SIPLACE SmartFeeder 16 mm E 00141572 587x200 22,6 2 4 - 20*
a
16
SIPLACE SmartFeeder 24 mm E 00141673 587x200 34,4 3 4 - 32*
a
25
SIPLACE SmartFeeder 32 mm E 00141674 587x200 46,2 4 4 - 40*
a
25
SIPLACE SmartFeeder 44 mm E 00141675 587x200 58,0 5 4 - 52*
a
25
SIPLACE SmartFeeder 56 mm E 00141676 587x200 69,8 6 4 - 64*
a
25
SIPLACE SmartFeeder 72 mm E
*b
nie dotyczy 587x200 81.6 6 4 - 80*
a
25
SIPLACE SmartFeeder 88 mm E
*b
nie dotyczy 587x200 105.2 6 4 - 96*
a
25
Rolki pasa Średnica od 178 do 483 mm (7“ - 19“)
Czas wymiany ≤ 8 s
*)a W krokach 4 mm
*)b Na zapytanie
