Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.9 Alternatywne moduły doprowadzające dla E by SIPLACE
157
3.9.3 SIPLACE LDU E
SIPLACE LDU E używa się do montażu układów typu flip chip i elementów CSP z zastosowaniem
topnika. Zbiornik topnika przesuwa się ruchem liniowym nad płytką do zanurzania elementów i
wypełnia zagłębienia w płytce warstwą topnika (przy zdefiniowanej wcześniej grubości powłoki).
Parametry pokrywania elementu topnikiem są zadawane w SIPLACE Pro. Następuje pokrycie
elementu, a potem odnowienie powłoki topnikowej. Taka procedura zapewnia jednorodne wa-
runki obróbki elementów. SIPLACE LDU E podczas konfiguracji jest traktowany jak niezależny
moduł doprowadzający. Zaimplementowana funkcja podgrzewania umożliwia zmianę lepkości
topnika. Zajmuje 9 stanowisk modułu doprowadzającego E 8 mm.
3

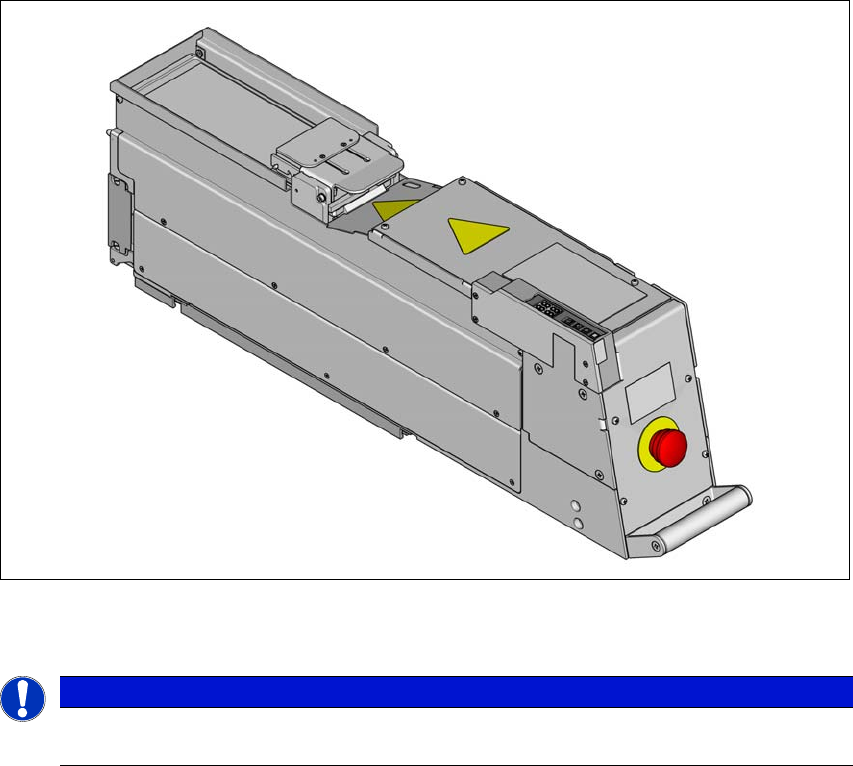

Rys. 3.9 - 2 SIPLACE LDU E
WSKAZÓWKA
Brak możliwości zastosowania dla SIPLACE E-Pro
SIPLACE LDU E nie można zastosować dla SIPLACE E Pro.
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.9 Alternatywne moduły doprowadzające dla E by SIPLACE Od wersji oprogramowania SC 712.1 Wydanie 05/2019
158
3.9.4 SIPLACE PowerAdaptor E
Nr kat. 03113102-xx SIPLACE PowerAdaptor E
SIPLACE PowerAdaptor E zasila pojedynczy moduł prądem, aby umożliwić konfigurację offline.
Urządzenie to może zostać zamocowane na płaskim stole lub na SIPLACE Preparation Table E
(patrz Rozdział 6.8 na stronie 302).
3
Rys. 3.9 - 3 SIPLACE PowerAdaptor E
(1) Uchwyt rolek taśmy
(2) Profil prowadzący do prowadzenia modułów podajnikowych
(3) Złącze Pogo Pin
3.9.4.1 Opis
SIPLACE PowerAdaptor E pozwala na użytkowanie SIPLACE SmartFeeder E poza automatem i
obszarem przezbrajania. SIPLACE PowerAdaptor E wyposażony jest w aluminiową ramę z profi-
lem prowadzącym do mocowania i prowadzenia modułów podajnikowych. Tak samo jak w przy-
padku stołu wymiennego, moduł podajnikowy nasadzany jest na profil prowadzący i wsuwany, aż
przedni kołek centrujący modułu podajnikowego całkowicie zazębi się w zapadce.
(3)
(2)
(1)
Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.9 Alternatywne moduły doprowadzające dla E by SIPLACE
159
3.9.4.2 Zastosowanie
SIPLACE PowerAdaptor E jest stosowany do kontroli, konserwacji i naprawy SIPLACE SmartFe-
eder E. Ponadto może być on wykorzystywany do produkcji POD do wstępnego uzbrajania.
Uchwyt rolek pasa jest również mocowany na płycie podstawowej. Przy włożonym pasie do po-
dzespołów można sprawdzić lub na nowo zdefiniować skok, pozycję odbioru i prędkość trans-
portu. W szczegółowej instrukcji eksploatacji opisane jest użytkowanie i konieczne prace
serwisowe SIPLACE PowerAdaptor E.
3.9.4.3 Zakres dostawy
– SIPLACE PowerAdaptor E
– Zasilacz, 100 - 120 / 200 - 240 V~, +24V-, 3,0 A
– Płyta podstawy z ramieniem rolek taśmy
