3 Dane techniczne i zespoły Instru kcja eksplo atacji E by SIPLACE 3.10 Stół wymienny dla E by SIPLACE Od wersji oprogramowania SC 712.1 Wydanie 05/2019 160 3.10 Stół wymienny dla E by SIPLACE Nr kat. 03104678-xx Stół wy…
Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.9 Alternatywne moduły doprowadzające dla E by SIPLACE
159
3.9.4.2 Zastosowanie
SIPLACE PowerAdaptor E jest stosowany do kontroli, konserwacji i naprawy SIPLACE SmartFe-
eder E. Ponadto może być on wykorzystywany do produkcji POD do wstępnego uzbrajania.
Uchwyt rolek pasa jest również mocowany na płycie podstawowej. Przy włożonym pasie do po-
dzespołów można sprawdzić lub na nowo zdefiniować skok, pozycję odbioru i prędkość trans-
portu. W szczegółowej instrukcji eksploatacji opisane jest użytkowanie i konieczne prace
serwisowe SIPLACE PowerAdaptor E.
3.9.4.3 Zakres dostawy
– SIPLACE PowerAdaptor E
– Zasilacz, 100 - 120 / 200 - 240 V~, +24V-, 3,0 A
– Płyta podstawy z ramieniem rolek taśmy
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.10 Stół wymienny dla E by SIPLACE Od wersji oprogramowania SC 712.1 Wydanie 05/2019
160
3.10 Stół wymienny dla E by SIPLACE
Nr kat. 03104678-xx Stół wymienny dla E by SIPLACE z 60 ścieżkami
Stoły wymienne są samodzielnymi modułami, które można uzbroić w SIPLACE SmartFeeder E.
3

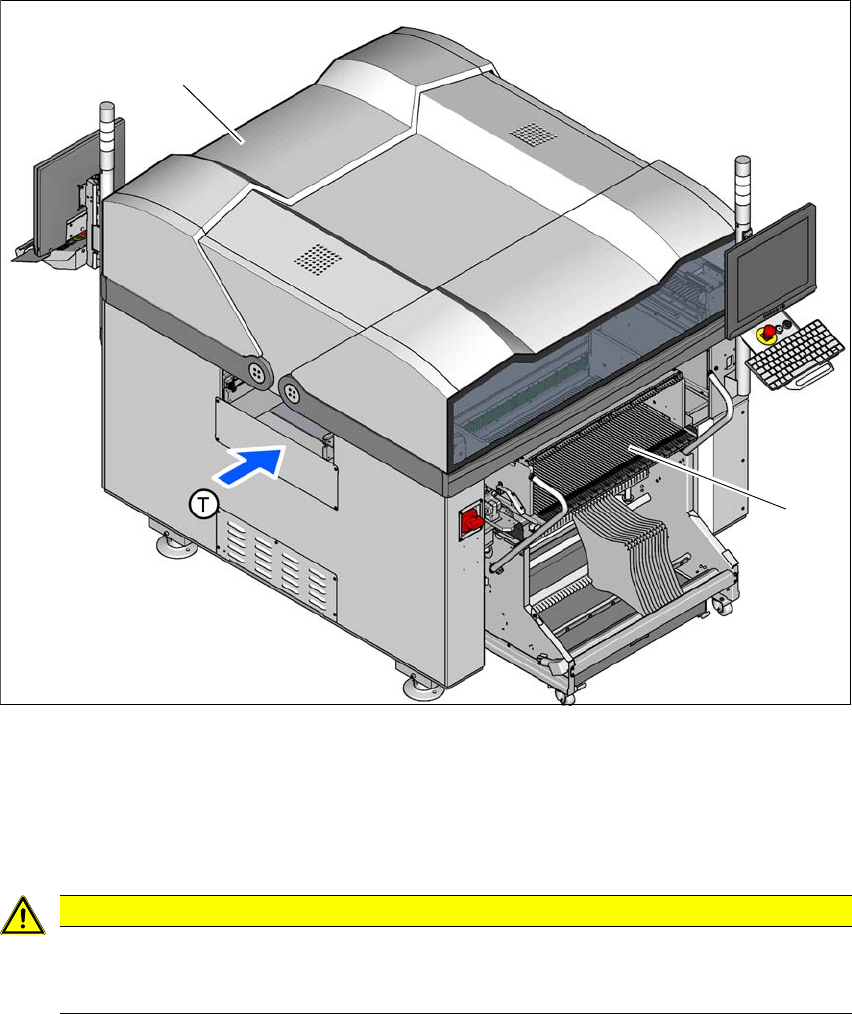

Rys. 3.10 - 1 Stanowiska stołu wymiennego, E by SIPLACE (przykład - dwustronny automat)
(1) Stanowisko 1
(2) Stanowisko 2
(T) Kierunek transportu płytek drukowanych
3
OSTROŻNIE
Stoły wymienne E by SIPLACE mogą zostać przystawione do stanowisk, przy których
umieszczone zostało urządzenie wciągowe stołu wymiennego dla E by SIPLACE
(rys. 5.16 - 3, strona 251).
(1)
(2)
Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.10 Stół wymienny dla E by SIPLACE
161
3

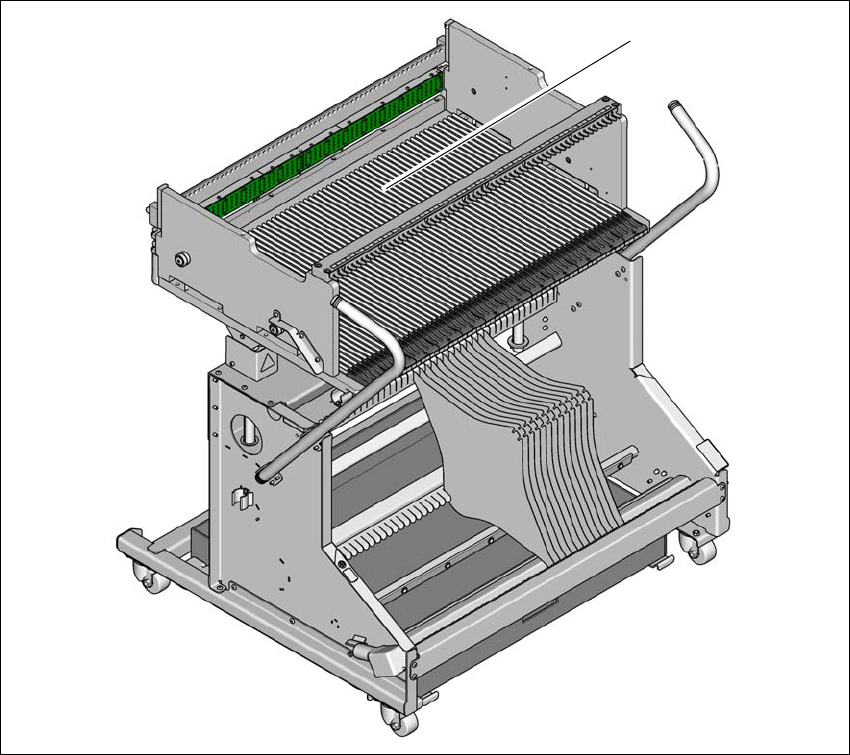

Rys. 3.10 - 2 Stół wymienny, E by SIPLACE
(1) Stół wymienny z 60 ścieżkami
(1)
