3.10.5 Stół wymienny dla E by SIPLACE
Przednią prowadnicę ślizgową modułów doprowadzających wkłada się w element ułatwiający
wprowadzanie. Moduł wprowadzający przesuwa się przy wsuwaniu na prowadnicy aż do listwy
oporowej. W otwór centrujący na listwie oporowej wchodzi kołek centrujący "przedni" SIPLACE
SmartFeeder E. Jednocześnie zapadka ryglująca stołu wymiennego zazębia się z rolką blokującą
modułu doprowadzającego. Kołek centrujący "tylny" na górnej powierzchni modułu doprowadza-
jącego wchodzi w wycięcie listwy centrującej.
3

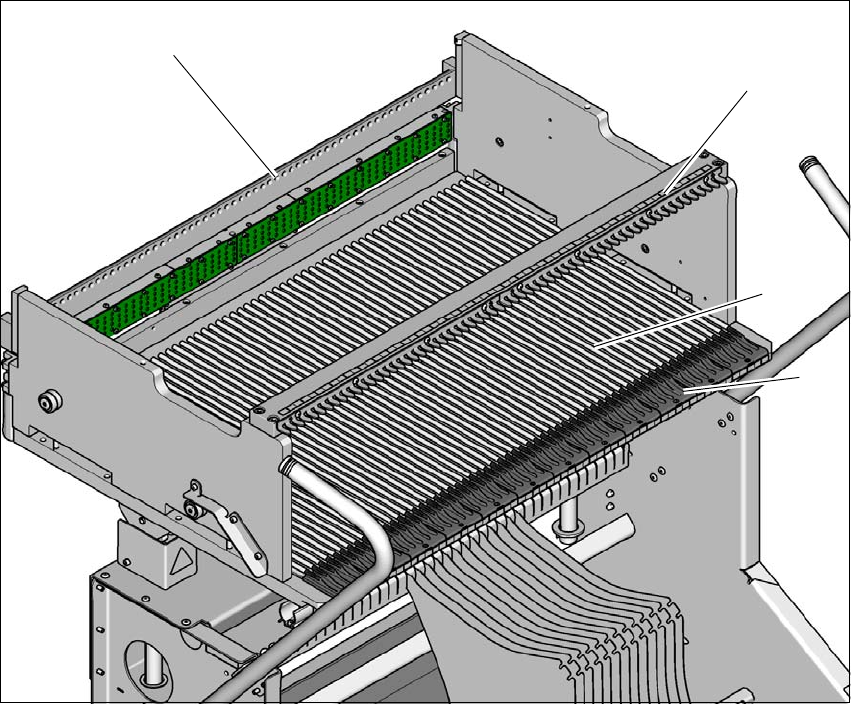

Rys. 3.10 - 5 Stół wymienny, widok od tyłu
(1) Element ułatwiający wprowadzanie
(2) profil prowadzący
(3) Listwa blokująca do prowadzenia i zablokowania SIPLACE SmartFeeder E
(4) Listwa centrująca
(1)
(2)
(3)
(4)
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.10 Stół wymienny dla E by SIPLACE Od wersji oprogramowania SC 712.1 Wydanie 05/2019
166
3
Rys. 3.10 - 6 Stół wymienny, widok z przodu
(1) Języczek przełączający do wyłącznika bezpieczeństwa obwodu ZATRZYMANIA AWARYJ-
NEGO
(2) Kołek centrujący na stole wymiennym
(3) Pojemnik na pasy odpadowe
(1)
(2)
(2)
(3)
Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.10 Stół wymienny dla E by SIPLACE
167
3.10.6 Pojemnik na taśmę
3.10.6.1 Opis
W pojemniku na pasy mogą znajdować się rolki pasów o średnicy maks.19" (483 mm). Montaż
przegródek blaszanych jest opisany w rozdziale 5.10.4
strona 231.
3
Rys. 3.10 - 7 Stół wymienny, E by SIPLACE, z pojemnikiem na pasy
(1) Kontener na pasy z przegródkami blaszanymi
(2) Pojemnik na pasy odpadowe
3
WSKAZÓWKA
Zastosowanie osi wtykanych
Do stołów wymiennych E by SIPLACE nie są zazwyczaj wymagane osie wtykowe.
Osie wtykowe należy zastosować, jeżeli kilkakrotnie pojawi się komunikat o błędzie
"Przekroczony limit czasu" na SIPLACE SmartFeeder E.
(1)
(2)
