3.10.6 Pojemnik na taśmę
3.10.6.1 Opis
W pojemniku na pasy mogą znajdować się rolki pasów o średnicy maks.19" (483 mm). Montaż
przegródek blaszanych jest opisany w rozdziale 5.10.4
strona 231.
3

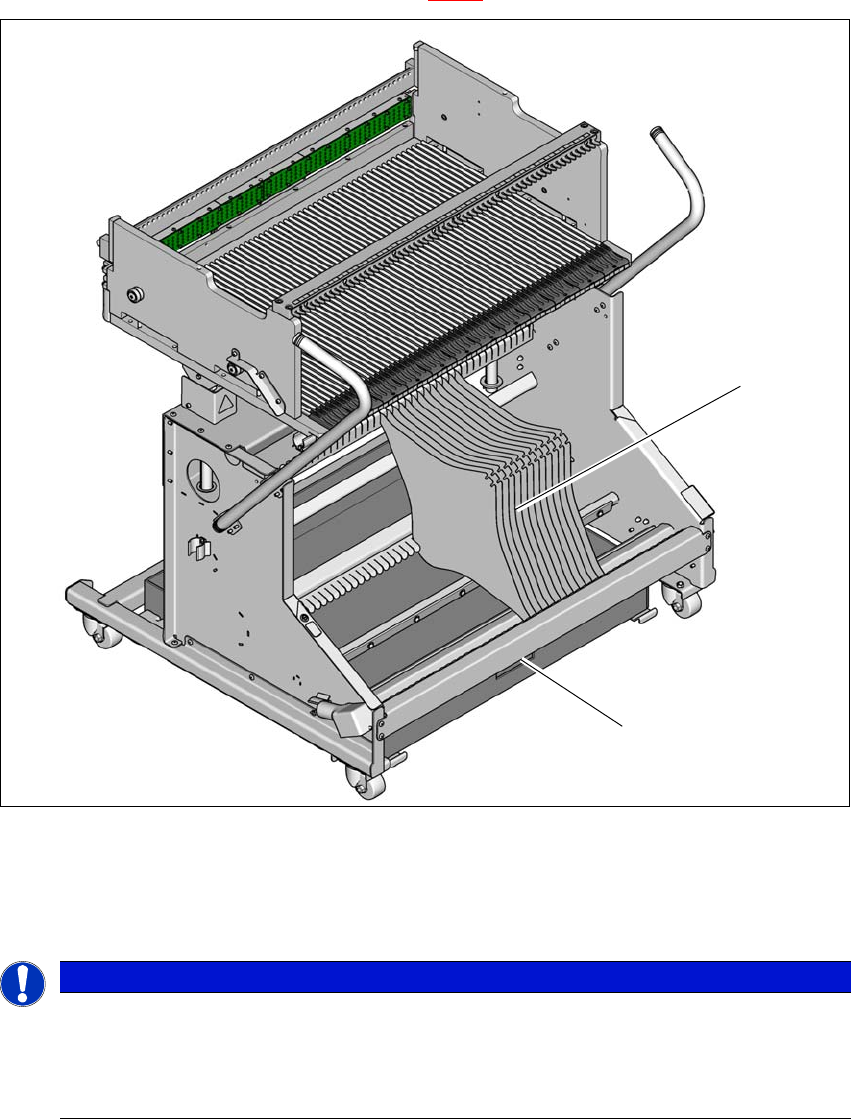

Rys. 3.10 - 7 Stół wymienny, E by SIPLACE, z pojemnikiem na pasy
(1) Kontener na pasy z przegródkami blaszanymi
(2) Pojemnik na pasy odpadowe
3
WSKAZÓWKA
Zastosowanie osi wtykanych
Do stołów wymiennych E by SIPLACE nie są zazwyczaj wymagane osie wtykowe.
Osie wtykowe należy zastosować, jeżeli kilkakrotnie pojawi się komunikat o błędzie
"Przekroczony limit czasu" na SIPLACE SmartFeeder E.
(1)
(2)
3 Dane techniczne i zespoły Instrukcja eksploatacji E by SIPLACE
3.10 Stół wymienny dla E by SIPLACE Od wersji oprogramowania SC 712.1 Wydanie 05/2019
168
3.10.7 Ześlizg do odpadów pasa
3

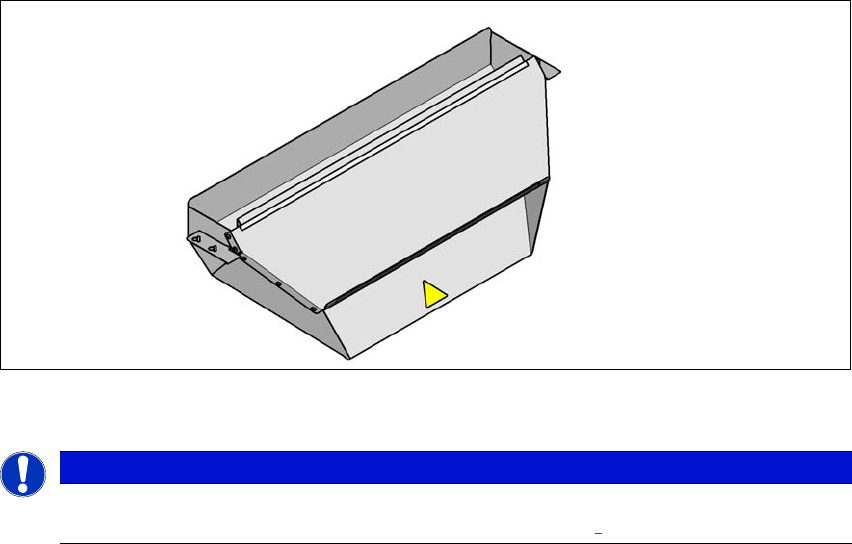

Rys. 3.10 - 8 Ześlizg na pasy odpadowe dla wciągu stołu wymiennego
3
3
WSKAZÓWKA
Ześlizg na pasy odpadowe E by SIPLACE można zainstalować tylko na wciągu stołu wy-
miennego dla E by SIPLACE (patrz rys. 5.16 - 3, strona 251)
.
Instrukcja eksploatacji E by SIPLACE 3 Dane techniczne i zespoły
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 3.10 Stół wymienny dla E by SIPLACE
169
3.10.8 Kanał prowadzący pustych pasów na wciągu stołu wymiennego
Nr kat. 03111421-xx Kanał prowadzący pustych pasów, 12 mm
Nr kat. 03111420-xx Kanał prowadzący pustych pasów, 25 mm
3

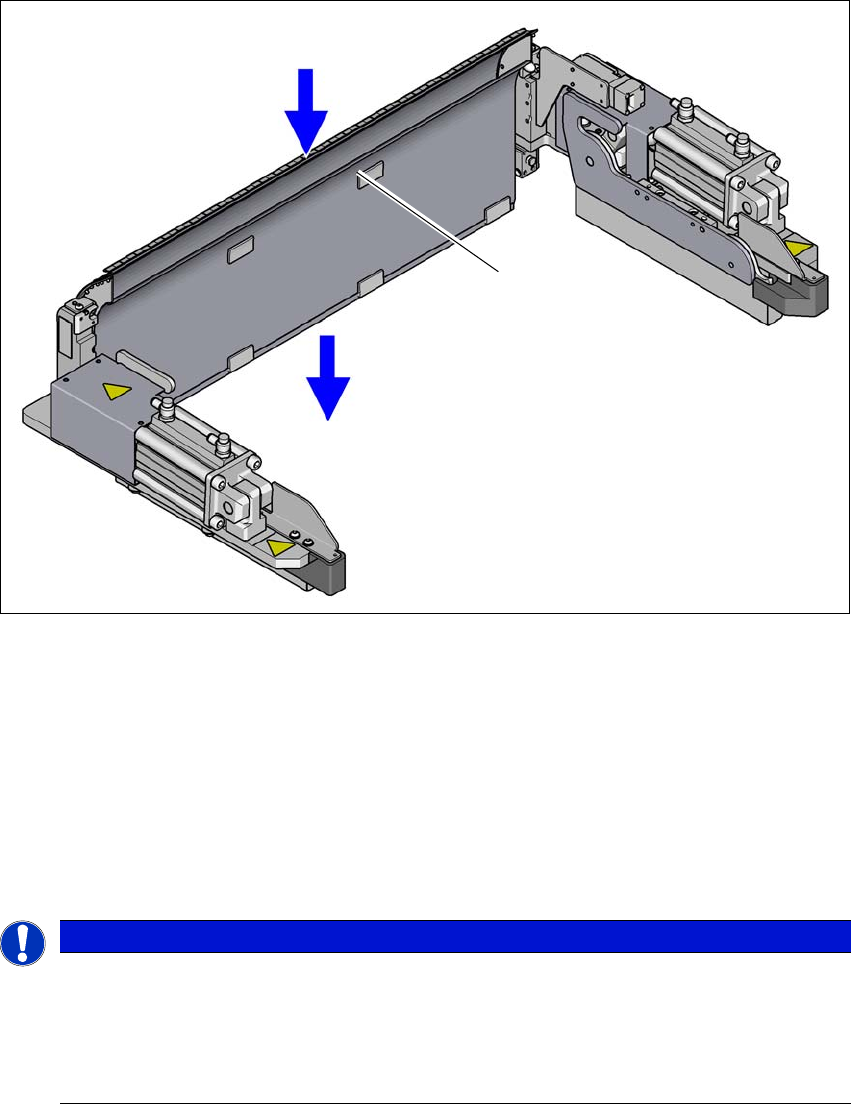

Rys. 3.10 - 9 Kanał prowadzący pustych pasów na wciągu stołu wymiennego E by SIPLACE
(1) Szczelina wlotowa pustych pasów
(2) Szczelina wylotowa do pustych pasów nad pneumatycznym urządzeniem do cięcia pasów
(3) Kanał prowadzący pustych pasów < 12 mm do 25 mm (można usunąć dla pasów > 12 mm)
Kanał prowadzący pustych pasów może doprowadzać do pneumatycznego urządzenia do
odcinania pasów pasy o wysokości kieszeni maksymalnie 12 mm. W przypadku modułów
podajnikowych należy stosować pasy o wysokości kieszeni > 12 mm, kanał prowadzący pustych
pasów 25 mm.
3
WSKAZÓWKA
Niebezpieczeństwo zatoru!
W przypadku modułów podajnikowych z niskimi kieszeniami obok modułów podajniko-
wych z wysokimi kieszeniami istnieje niebezpieczeństwo zatoru pustych pasów.
Moduły podajnikowe z niskimi kieszeniami nie należy ustawiać bezpośrednio obok
modułów podajnikowych z wysokimi kieszeniami.
