4 Ustawienie i uruchomienie Instrukcja eksploatacji E by SIPLACE
4.1 Transport i konfiguracja dostawy Od wersji oprogramowania SC 712.1 Wydanie 05/2019
172
4.1.1.2 Masa automatu gotowego do wysyłki
Poniższa tabela zawiera dane dotyczące ciężaru automatu gotowego do wysyłki wraz z opako-
waniem.
4
4.1.2 Kontrola dostawy
Przechowuj automat w opakowaniu aż osiągnie temperaturę otoczenia. W przeciwnym razie
istnieje niebezpieczeństwo skraplania.
Sprawdź, czy przedmiot dostawy nie został uszkodzony.
Sprawdź czujniki wstrząsów na skrzyni transportowej.
Rozpakuj automat i akcesoria i sprawdź, czy dostawa jest kompletna (referencyjny dokument
dostawy).
Udokumentuj wynik kontroli w raporcie z instalacji / protokole odbioru.
4.1.3 Konfiguracja dostawy
Dostarczany automat jest skonfigurowany następująco:
– Ścieżka transportowa transportera pojedynczego jest ustawiona na szerokość 210 mm. Ta-
kie ustawienie szerokości ma znaczenie dla precyzyjnego wyjustowania automatu.
– Monitor jest oddzielony od stacji obsługi (HMI).
– Stacja obsługi (składająca się z lamp sygnalizacyjnych, klawiatury i powierzchni do odkłada-
nia) jest zdemontowana.
– Oś portalu zamocowana jest zabezpieczeniami transportowymi.
Automat Wysyłka na obszarze Europy Wysyłka zamorska
E by SIPLACE 2080 kg 2080 kg
Stół wymienny 180 kg 180 kg
Instrukcja eksploatacji E by SIPLACE 4 Ustawienie i uruchomienie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 4.1 Transport i konfiguracja dostawy
173
4

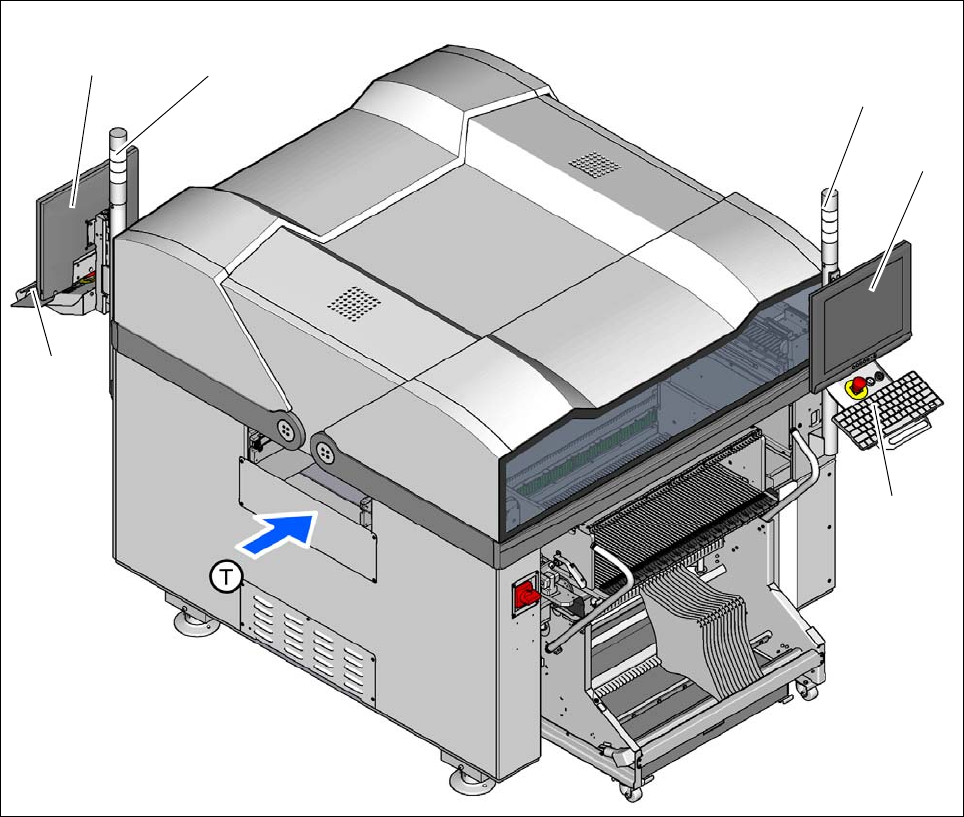

Rys. 4.1 - 2 Konfiguracja E by SIPLACE w momencie dostawy (przykład dla dwustronnego automatu)
– Stacja obsługi jest zdemontowana - składa się ona z lamp sygnałowych (1), klawiatury z po-
wierzchniami do odkładania (3)
– Monitor (2) jest zdemontowany
(1)
(3)
(2)
(1)
(3)
(2)
4 Ustawienie i uruchomienie Instrukcja eksploatacji E by SIPLACE
4.1 Transport i konfiguracja dostawy Od wersji oprogramowania SC 712.1 Wydanie 05/2019
174
4.1.4 Transport automatu w skrzyni transportowej
4.1.4.1 Usługach serwisowych,
Firma SIPLACE oferuje usługę kompletnej integracji automatów SIPLACE w linii produkcyjnej.
Posiadane know-how oraz narzędzia i środki pomocnicze umożliwiają optymalne wykonanie in-
stalacji. Wymaga to jednak wykonania w zakładzie produkcyjnym klienta uzgodnionych wcześniej
niezbędnych przygotowań infrastrukturalnych.
Pamiętaj, że najbezpieczniejszym sposobem transportowania automatu jest zawsze transport w
skrzyni transportowej albo przynajmniej na palecie. Umożliwia to zapobieżenie poważnym uszko-
dzeniom automatu na przykład w razie kolizji łap maszyny z przeszkodami.
4.1.4.2 Wskazówki bezpieczeństwa
4
4
4
4.1.4.3 Środki transportu
Do transportowania automatu na palecie lub w skrzyni transportowej używaj wózka widłowego wg
następującej specyfikacji:
Długość wideł: min. 1800 mm
Nośność: min. 5000 kg
Szerokość wideł w świetle: min. 350 mm 4
4
OSTRZEŻENIE
Przestrzegać obowiązujących przepisów o zapobieganiu wypadkom!
Przestrzegaj obowiązujących przepisów bezpieczeństwa w transporcie ciężkich ła-
dunków.
OSTRZEŻENIE
Niebezpieczeństwo przewrócenia!
Jeżeli nie zostanie zachowana wymagana specyfikacja dotycząca wózka widłowego (roz-
dział 4.1.4.3
, strona 174), istnieje niebezpieczeństwo przewrócenia się ładunku!
Do celów transportu stosować wyłącznie wózek widłowy o odpowiednich specyfika-
cjach.
OSTRZEŻENIE
NIEBEZPIECZEŃSTWO ZMIAŻDŻENIA!
Podczas transportu automatu istnieje niebezpieczeństwo zmiażdżenia stóp.
Noś specjalne obuwie.
