4 Ustawienie i uruchomienie Instr ukcja e ksploatacji E by SIPLACE 4.2 Infrastruktura miejsca ustaw ienia Od wersji oprogramowania S C 712.1 Wydanie 05/2019 184 4.2.3.5 Podłączanie sieciowego kabla zasilającego Na każd…
Instrukcja eksploatacji E by SIPLACE 4 Ustawienie i uruchomienie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 4.2 Infrastruktura miejsca ustawienia
183
4.2.3.4 Przyłącze sieciowe - konfiguracja w momencie dostawy
W momencie dostawy przyłącze sieciowe jest skonfigurowane w zależności od krajowego zasila-
nia sieciowego.
– Automat skonfigurowany jest do napięć 3 x 200 V~ do 3 x 415 V~.
Kabel zasilający przy automacie albo nie posiada wtyku albo posiada wtyk CEE. 4
4

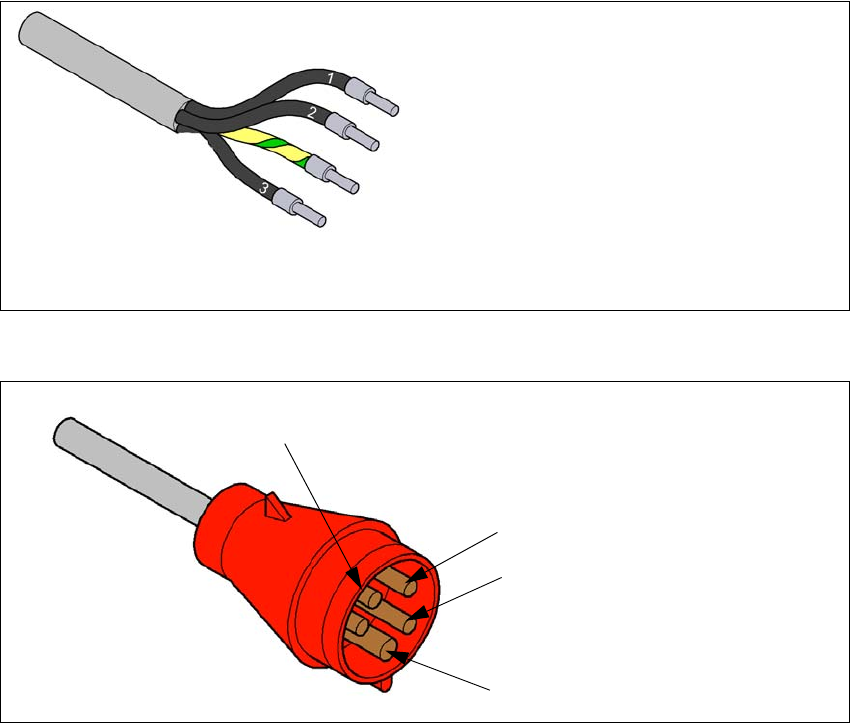

Rys. 4.2 - 3 Oznaczenie żył w przewodzie zasilającym bez wtyku CEE
4
Rys. 4.2 - 4 Obłożenie wtyku CEE
1 = (L1): faza prądu trójfazowego
2 = (L2): faza prądu trójfazowego
3 = (L3): faza prądu trójfazowego
zielono-żółty = (PE): przewód ochronny
PE
L1
L2
L3
4 Ustawienie i uruchomienie Instrukcja eksploatacji E by SIPLACE
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania SC 712.1 Wydanie 05/2019
184
4.2.3.5 Podłączanie sieciowego kabla zasilającego
Na każdym końcu żyły zacisnąć zacisk tulejkowy.
Poluzować nakrętkę na złączkę kablową.
Poprowadzić kabel zasilający przez złączkę kablową do zacisków przyłączeniowych X100:1.
Podłączyć L1/L2/L3 do Q1:1 / Q1:3 / Q1:5. Przyłącze PE do bloku przyłączeniowego X100:1
Zapewnić dostatecznie duży promień gięcia. Żyły nie mogą być załamane.
Dokręcić ręcznie tulejkę przepustową.
4.2.3.6 Kontrola bezpieczników czułych
Niskie napięcia (24 V i 42 V) i napięcie obiegu pośredniego silników głowic zabezpieczane są bez-
piecznikami czułymi.
4

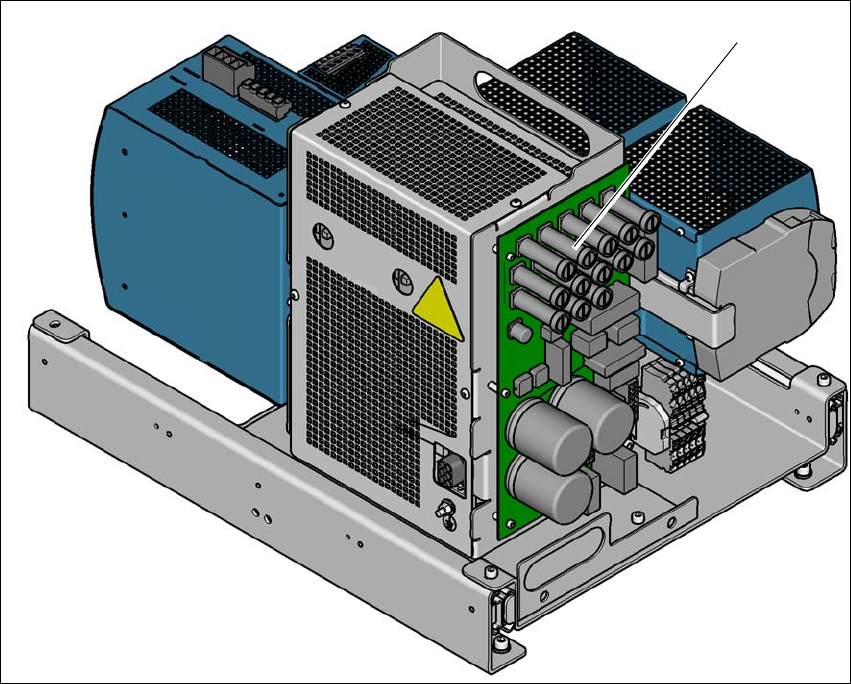

Rys. 4.2 - 5 Bezpieczniki czułe na rozdzielaczu jednostki zasilania prądowego
(1) Bezpieczniki czułe na rozdzielaczu jednostki zasilania prądowego
(1)
Instrukcja eksploatacji E by SIPLACE 4 Ustawienie i uruchomienie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 4.2 Infrastruktura miejsca ustawienia
185
Przegląd bezpieczników czułych 4
4

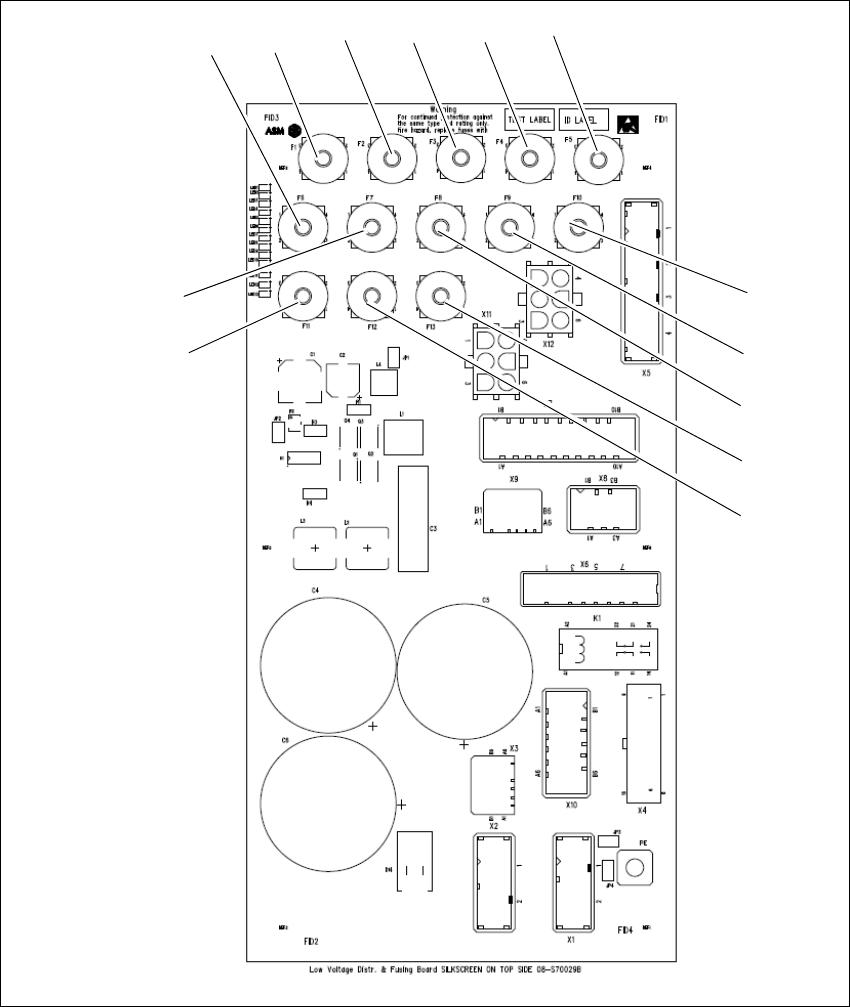

Rys. 4.2 - 6 Przegląd bezpieczników czułych
– F1: nie stosowany
– F2: zasilanie PC1 (24 V)
– F3: zasilanie transportu (24 V)
– F4: zasilanie przekaźnika bezpieczeństwa (24 V)
F1 F2 F3 F4 F5
F6
F7
F8
F9
F10
F11
F12
F13
