Instrukcja eksploatacji E by SIPLA CE 4 Ustawienie i uruchomienie Od wersji oprogramowania SC 712.1 Wydanie 05/2019 4.3 Ustawianie automatu 187 4.3 Ustawianie automatu 4.3.1 Ostrzeżenia 4 4 4 4 4 OSTRZEŻENIE Przestrzegać…
4 Ustawienie i uruchomienie Instrukcja eksploatacji E by SIPLACE
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania SC 712.1 Wydanie 05/2019
186
– F5: zasilanie wyłącznika bezpieczeństwa (24 V)
– F6: sygnał Power Fail (24 V)
– F7: zasilanie MGCU (24 V)
– F8: zasilanie rozdzielacza (24 V)
– F9: zasilanie FCU1 (24 V)
– F10: zasilanie FCU2 (24 V)
– F11: napięcie udarowe Vision (42 V)
– F12: zasilanie napędu głowicy (42 V)
– F13: zasilanie transportu (42 V)
Instrukcja eksploatacji E by SIPLACE 4 Ustawienie i uruchomienie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 4.3 Ustawianie automatu
187
4.3 Ustawianie automatu
4.3.1 Ostrzeżenia
4
4
4
4
4
OSTRZEŻENIE
Przestrzegać obowiązujących przepisów o zapobieganiu wypadkom!
Ustawienie i rozruch automatu mogą przeprowadzać wyłącznie technicy E by SIPLACE
lub certyfikowane osoby.
Przestrzegaj obowiązujących przepisów bezpieczeństwa w transporcie ciężkich ła-
dunków.
OSTRZEŻENIE
Niebezpieczeństwo obrażeń przy pracach montażowych pod automatem!
Podczas prac montażowych pod automatem istnieje niebezpieczeństwo obrażeń.
Odpowiednimi środkami zabezpiecz dodatkowo automat. Wózek widłowy nie może
być stosowany jako jedyne podparcie.
OSTRZEŻENIE
Niebezpieczeństwo obrażeń podczas prac montażowych!
Nieprawidłowe pozycjonowanie portali podczas montażu ogranicza swobodę ruchu gło-
wicy i może prowadzić do obrażeń.
Uważać, aby portal znajdował się nad obszarem transportu płytki drukowanej.
OSTRZEŻENIE
Ustawianie wysokości automatu!
Do regulacji wysokości automatu potrzebne są dwie osoby:
– jedna osoba wykonuje wymagane prace montażowe,
– druga osoba obserwuje stabilność położenia podniesionego na czas montażu
automatu.
OSTRZEŻENIE
NIEBEZPIECZEŃSTWO ZMIAŻDŻENIA!
Podczas transportu automatu istnieje niebezpieczeństwo zmiażdżenia stóp.
Nosić specjalne, wzmocnione obuwie.
4 Ustawienie i uruchomienie Instrukcja eksploatacji E by SIPLACE
4.3 Ustawianie automatu Od wersji oprogramowania SC 712.1 Wydanie 05/2019
188
4.3.2 Podnoszenie i transport automatu za pomocą wózka widłowego
4

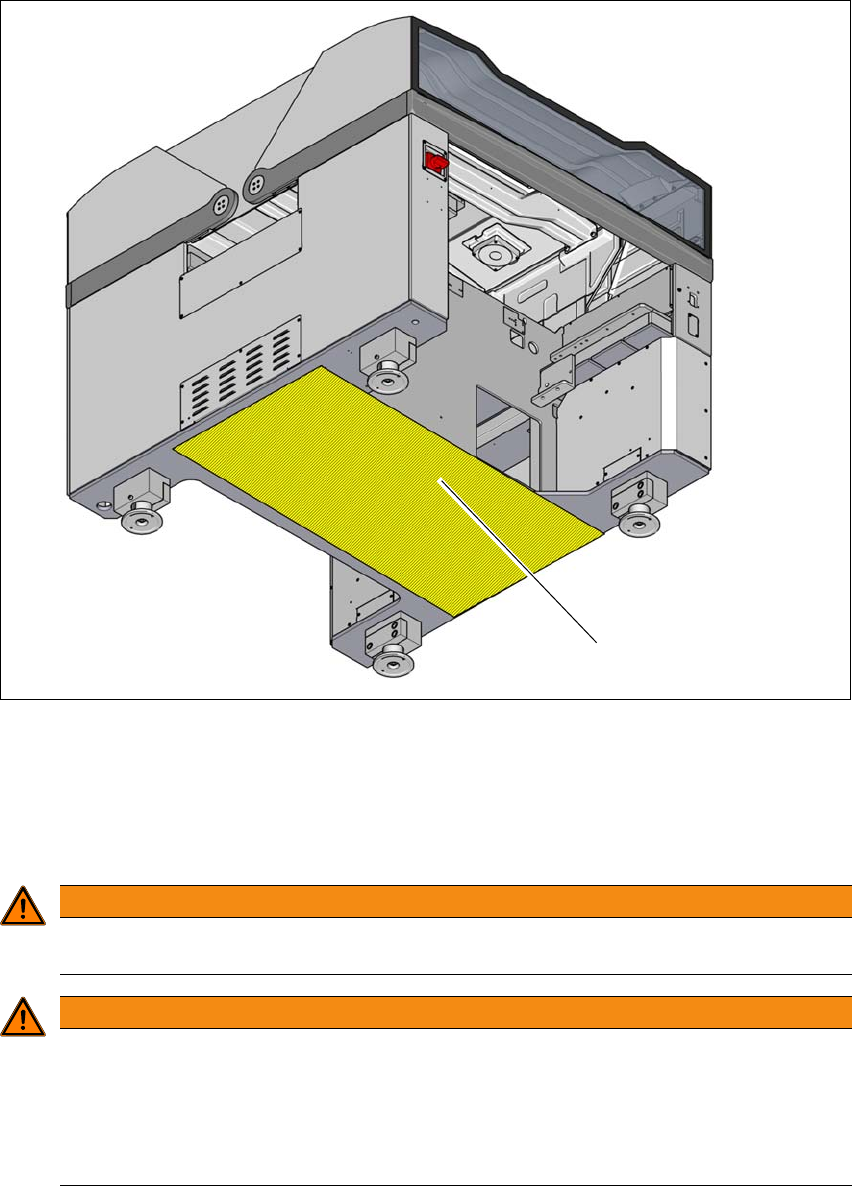

Rys. 4.3 - 1 Powierzchnia podporowa - widły ustawione poprzecznie do kierunku transportu płytek drukowanych
(1) Powierzchnia podporowa wideł wózka
Ustawić wózek widłowy pod kątem prostym do kierunku transportu płytek drukowanych i roz-
stawić widły na taką odległość, aby równomiernie przylegały do powierzchni podporowych
automatu.
OSTRZEŻENIE
Przed
podniesieniem automatu zastosuj się koniecznie do poniższych zaleceń, aby unik-
nąć nieodwracalnych uszkodzeń automatu:
OSTRZEŻENIE
Ustawienie wideł!
Przed
podniesieniem automatu zastosuj się koniecznie do poniższych zaleceń, aby unik-
nąć nieodwracalnych uszkodzeń automatu:
– Widły muszą być ustawione równolegle do transporterów płytek drukowanych.
– Widły muszą być ustawione symetrycznie względem osi maszyny.
(1)
