1 Wprowadzenie Instrukcja eksploatacji E by SIPLACE
1.2 E by SIPLACE dwustronny Od wersji oprogramowania SC 712.1 Wydanie 05/2019
18
1.2 E by SIPLACE dwustronny
1.2.1 E by SIPLACE ze stołem stałym
1

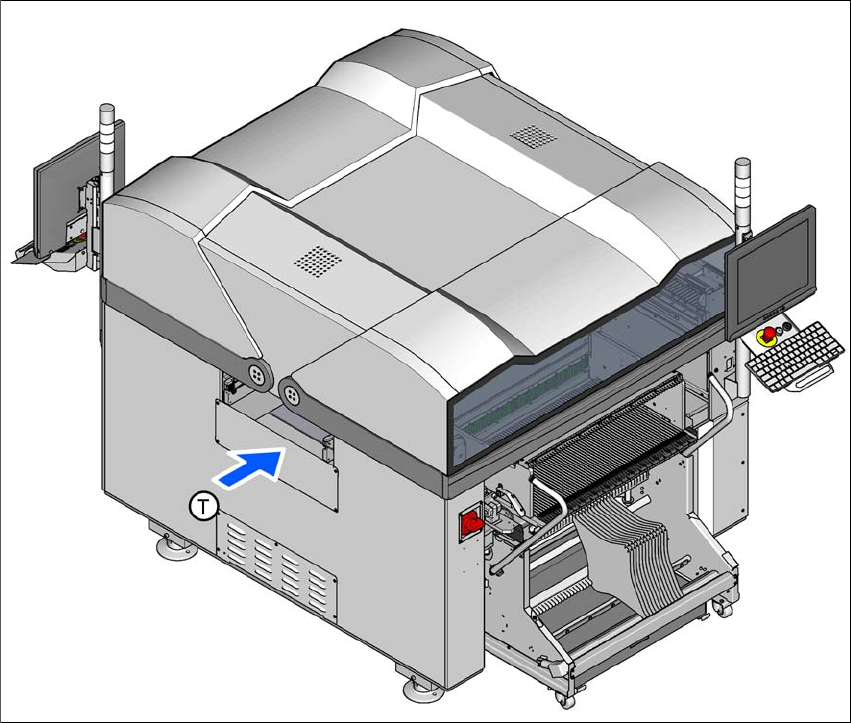

Rys. 1.2 - 1 Dwustronny automat montażowy E by SIPLACE ze stałym stołem na stanowisku 1 (przykład)
(T) Kierunek transportu płytek drukowanych
Instrukcja eksploatacji E by SIPLACE 1 Wprowadzenie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 1.2 E by SIPLACE dwustronny
19
Dwustronne automaty montażowe E by SIPLACE wyróżniają się następującymi cechami:
– najwyższa precyzja,
– wydajność uzbrajania sięgająca zakresu technologicznego High-End
– szeroki zakres podzespołów elektronicznych, od podzespołów 01005 aż do wielkości
200 mm x 110 mm.
Do obróbki podzespołów można zastosować następujące warianty uzbrojenia:
– Collect&Place i
– Pick&Place
Automaty montażowe E by SIPLACE posiadają jeden portal. Przegląd konfiguracji głowic uzbra-
jających znajduje się w rozdziale 3.1.1
, od strony 103.
Głowice montażowe można szybko i precyzyjnie pozycjonować w kierunku X i Y za pomocą silni-
ków liniowych.
Automaty E by SIPLACE współpracują z transporterem pojedynczym SIPLACE.
Do przygotowywania podzespołów dostępne są dwa stanowiska. Stały stół na stanowisku 1 i
zmienny stół na stanowisku 2 z 60 ścieżkami.
lub 1
Do przygotowywania podzespołów dostępne są dwa stanowiska. Stały stół na stanowisku 1 i
zmienny stół na stanowisku 2 z 60 ścieżkami.
1 Wprowadzenie Instrukcja eksploatacji E by SIPLACE
1.2 E by SIPLACE dwustronny Od wersji oprogramowania SC 712.1 Wydanie 05/2019
20
1.2.2 Automat montażowy E by SIPLACE ze stołem wymiennym
1
Rys. 1.2 - 2 Dwustronny automat montażowy E by SIPLACE ze stołem wymiennym na stanowisku 1
(T) Kierunek transportu płytek drukowanych
