Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie Od wersji oprogramowania SC 712. 1 Wydanie 05/2019 5.3 Włączenie m aszyny 207 5 Rys. 5.3 - 1 Widok "Produkcja" po załadowaniu oprogramowania sta cji …
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.3 Włączenie maszyny Od wersji oprogramowania SC 712.1 Wydanie 05/2019
206
5.3 Włączenie maszyny
5.3.1 Należy przestrzegać przed włączeniem stacji
5
Sprawdzić, czy stacja podłączona jest do zasilania elektrycznego i zasilania w sprężone po-
wietrze.
Przeprowadzić oględziny stacji. Zwróć szczególną uwagę na to, aby w obszarze przesuwu
bram nie było żadnych przeszkód.
Upewnij się, czy osie z wszystkich głowic znajdują się w swoich skrajnych górnych położe-
niach.
5.3.2 Klasyfikacja użytkowników
Niektóre funkcje lub menu mogą być wykonywane/wywoływane tylko przez wykwalifikowany per-
sonel. W związku z tym rozróżniamy następujące poziomy obsługi:
– Produkcja podstawowa
– Rozszerzona produkcja
– Serwis maszyny
Poziomy obsługi Rozszerzona produkcja i Serwis maszyny mogą być chronione hasłem. Szcze-
gółowe informacje zawarte są w rozdziale 5.1
, strona 199.
5.3.3 Włączanie stacji i uruchamianie interfejsu użytkownika oprogramowania stacji
Włącz stację wyłącznikiem głównym.
Po włączeniu sprawdź, czy wszystkie manometry wskazują wymagane ciśnienie robocze.
– Oprogramowanie komputera stacji zostaje załadowane i wyświetlony zostaje widok
"Produkcja" oprogramowania stacji (patrz poniższa ilustracja).
OSTROŻNIE
Przed włączeniem stacji należy przeprowadzić poniższe kroki.
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.3 Włączenie maszyny
207
5

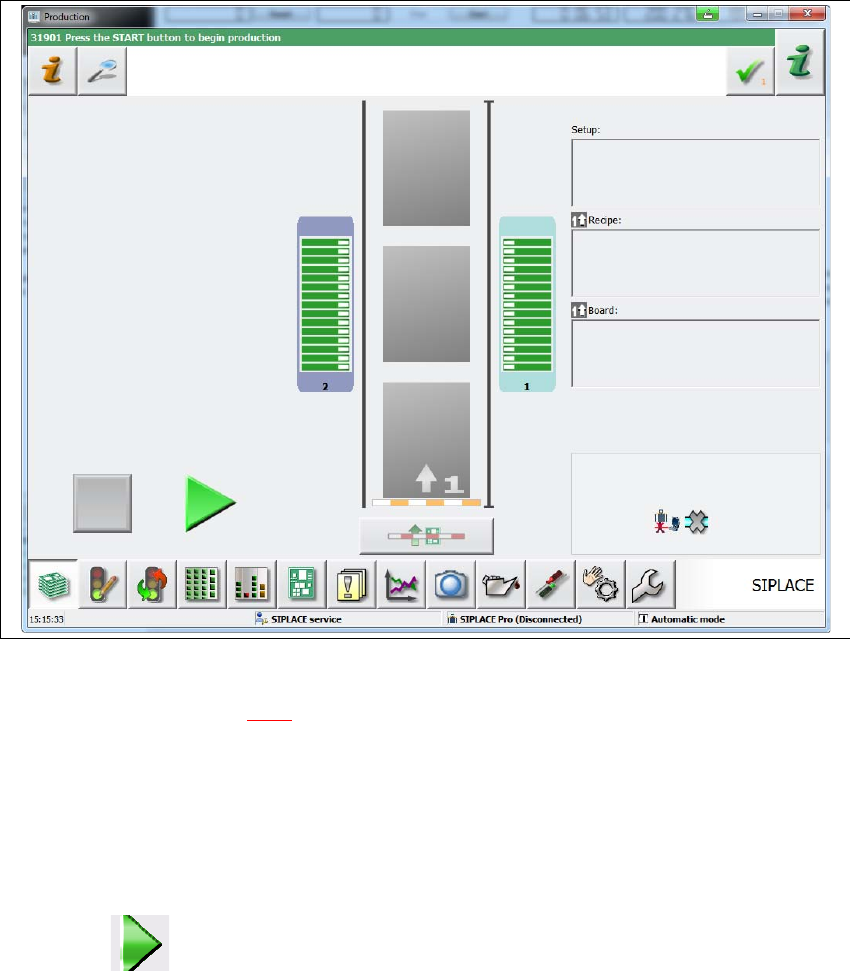

Rys. 5.3 - 1 Widok "Produkcja" po załadowaniu oprogramowania stacji (przykład dla SIPLACE E1)
W polu stanu (patrz rozdział 5.6.1, strona 211) podawany jest aktualny stan stanowiska oraz czyn-
ność, którą należy wykonać.
Wcisnąć przycisk Start na stacji obsługi (HMI), gdy zostanie wyświetlony komunikat "Wcisnąć
przycisk Start, aby rozpocząć produkcję".
Zostanie wykonany cykl wzorcowy. Po zakończeniu cyklu wzorcowego stacja jest gotowa do
pracy.
Symbol zostanie wyświetlony (uaktywniony) w części roboczej interfejsu użytkownika.
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.4 Wyłączenie stacji Od wersji oprogramowania SC 712.1 Wydanie 05/2019
208
5.3.4 Czynność przeprowadzona z przycisku Start automatu
Działanie przycisków START można ustawić.
Otworzyć widok Kontrola czujników i funkcji (patrz rozdział 5.6.3, strona 212).
Dostępne są następujące ustawienia.:
Automatyczne uruchomienie produkcji 5
Ustawienie standardowe.
Naciśnięcie przycisku START powoduje automatyczne uruchomienie produkcji.
Bez zmiany stanu produkcji 5
Jest to np stosowane do kalibracji i testowania maszyny.
Po wciśnięciu przycisku Start zamykany jest tylko obwód prądu; produkcja nie zostaje natych-
miast uruchomiona.
5
5.4 Wyłączenie stacji
Aby wyłączyć stację, należy wykonać następujące czynności:
Zakończ wszystkie procesy uzbrajania tak, aby w maszynie nie było już żadnej płytki druko-
wanej.
Sprawdź, czy osie Z wszystkich głowic uzbrajających znajdują się w swoich skrajnych gór-
nych położeniach.
Sprawdź, czy w głowicach uzbrajających nie zostały podzespoły i w razie potrzeby wyjmij je.
Wyłączyć oprogramowanie komputera stacji w widoku
Określanie ustawień i opcji --> Sprawdzanie i określanie ustawień maszyny
--> Wyłączenie maszyny...
Po wyłączeniu komputera wyłączyć stację wyłącznikiem głównym.
OSTROŻNIE
Funkcje maszyny mogą być uruchamiane bezpośrednio z interfejsu GUI, niezależnie od
ustawienia przycisków START. Jeżeli obieg prądu jest już zamknięty, nie jest wymagane
dalsze potwierdzanie przyciskiem Start maszyny.
