Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.6 Interfejs u żytkownika 213 Zadanie naucza - nia Otwiera widok Zadanie nauczania w aplikacji SIPLACE Stati…
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.6 Interfejs użytkownika Od wersji oprogramowania SC 712.1 Wydanie 05/2019
212
Przetwarzanie płytki drukowanej przerwane
Po przerwaniu przetwarzania symbol PD jest wyświetlany w kolorze czerwonym.
Płytka drukowana wymaga sprawdzenia
Gdy płytka drukowana znajduje się na taśmie odbiorczej i stan płytki drukowanej musi zostać
sprawdzony przez operatora, symbol PD jest wyświetlany w kolorze żółtym.
5.6.3 Pasek symboli
Na pasku symboli znajdują się przyciski graficzne do głównych funkcji oprogramowania stacji.
Pozwalają one na przełączanie innych widoków w polu obsługi i wykorzystywanie innych, dostęp-
nych tam funkcji (patrz rozdział 5.6.5
, strona 216).
5

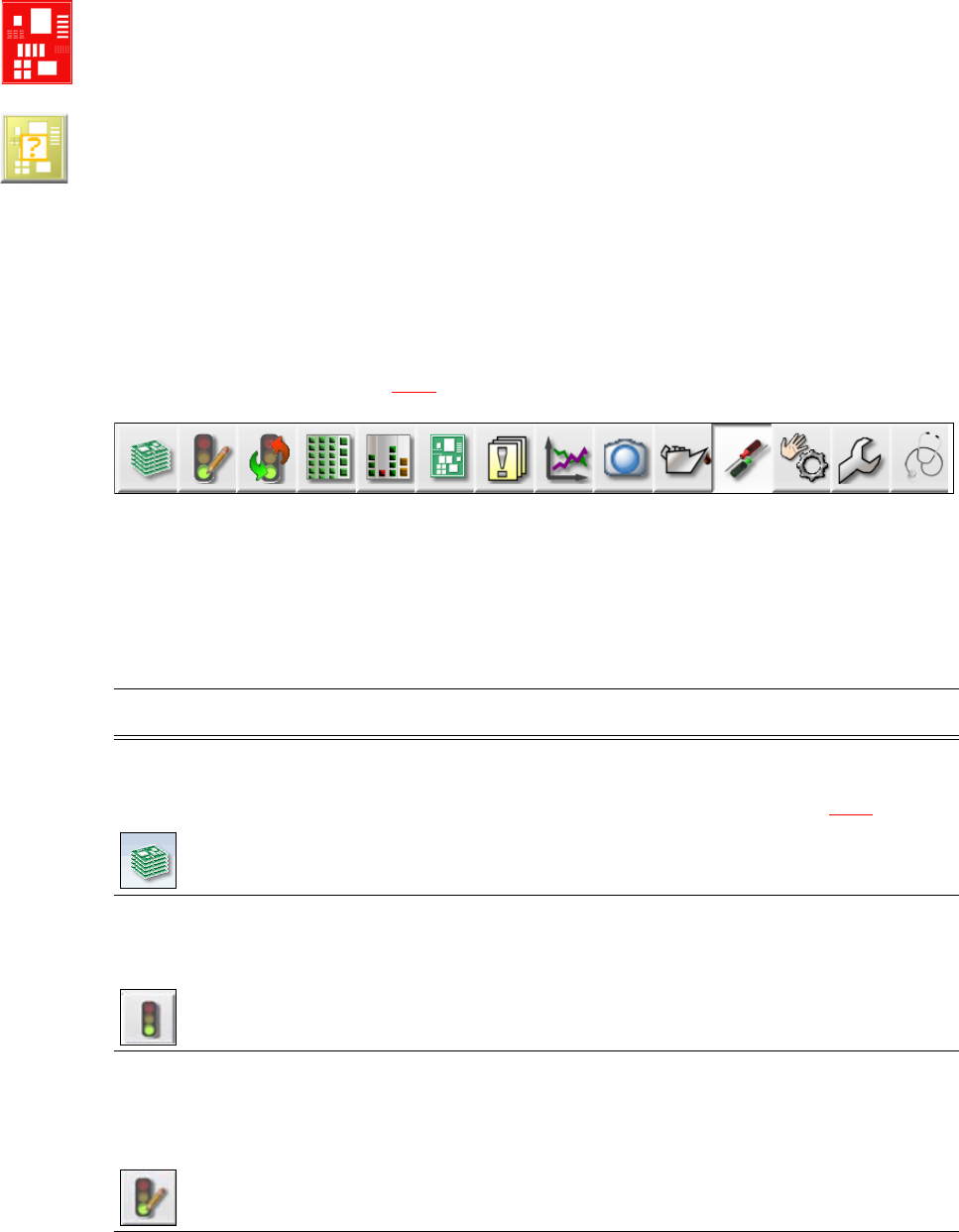

Rys. 5.6 - 2 Pasek symboli
Przyciski graficzne są różne dla różnych konfiguracji i ustawionego poziomu obsługi. Niektóre wi-
doki są dostępne tylko na wyższych poziomach obsługi.
W poniższej tabeli opisane są w skrócie przyciski graficzne i główne funkcje.
5
Symbol Widok Opis
Produkcja
(widok główny)
Wskaźnik stanu maszyny dla najczęściej wykonywanych zadań w
trakcie produkcji.
Wskazania stanów eksploatacyjnych, patrz rozdział5.6.2
, strona
211.
Wskaźnik stanowisk, nazwa uzbrojenia, nazwa partii produkcyjnej,
zmiany konfiguracji i dodatkowych opcji.
Edytor zadań Otwiera edytor zadań aplikacji SIPLACE Station Programming. Za
pomocą edytora zadań operator może przeprowadzać obróbki w
obrębie zadania. Zadanie w aplikacji SIPLACE Station Program-
ming zawiera jedną lub kilka płytek obwodu drukowanego i zbroje-
nie.
Dostępne tylko na poziomie obsługi Rozszerzona produkcja.
Sterowanie zada-
niami
Otwiera sterowanie zadaniami aplikacji SIPLACE Station Program-
ming.
W sterowaniu zadaniami wyświetlane jest, jaka płytka obwodu
drukowanego jest aktualnie produkowana; Można tu zatrzymać/
uruchomić produkcję płytek drukowanych oraz wybrać płytkę ob-
wodu drukowanego do nauczania (teaching).
Dostępne tylko na poziomie obsługi Rozszerzona produkcja.
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.6 Interfejs użytkownika
213
Zadanie naucza-
nia
Otwiera widok Zadanie nauczania w aplikacji SIPLACE Station
Programming.
Dzięki zadaniu nauczania zostaje zakończona parametryzacja ele-
mentów w obrębie zadania.
Stanowiska Uzbrojenie można otworzyć osobno dla każdego z 2 stanowisk.
Umożliwia kontrolę i konfigurację modułów podajnikowych, podze-
społów i pipet.
Umożliwia nauczanie form obudowy i form kieszeni podzespołów.
Wyświetla kontrolę napełnienia.
Napełnienie Kontrola napełnienia przenośnika.
Płytka obwodu
drukowanego
Wyświetlanie płytek drukowanych i lista pozycji uzbrajania.
Sprawdzanie i konfigurowanie pytek drukowanych i podzespołów.
Programowanie znaczników.
Komunikaty Wyświetla komunikaty o aktualnych lub wcześniejszych zdarze-
niach. Komunikaty są rozróżniane według rodzaju. Istnieje możli-
wość wyświetlania tabeli błędów ścieżek, transportu, maszyny,
błędów ogólnych i rozgałęzionych komunikatów o błędach (patrz
rozdział 5.7
, strona 218).
Statystyka Wyświetlenie statystyki wydajności, jakości i odrzuconego materia-
łu. Wyświetlanie wydajności maszyn i płytek drukowanych.
Uruchamianie systemu OIS (Operator Information System), bliższe
informacje patrz dokumentacja OIS.
Obrazy na żywo
za pomocą
SIPLACE Vision
Wyświetlanie indywidualnych obrazów na żywo z kamery.
Wskazania i zapisywanie Vision-Dumps.
Konserwacja Informacje o stanie konserwacji maszyny.
Dalsze informacje znajdują się w instrukcji konserwacji.
Ustawienia Zawiera wszystkie ustawienia i opcje.
Ustawianie poziomu obsługi, języka interfejsu użytkownika.
Wyświetlanie i zmiana ustawień maszyny, ustawień użytkownika,
opcji maszyny i opcji oprogramowania, patrz rozdział 5.6.5
, strona
216.
Ręczna obsługa Zawiera informacje i funkcje do testów i diagnostyki.
Umożliwia określenie czynności, jaka ma zostać przeprowadzona
po naciśnięciu przycisku Start.
Umożliwia przetestowanie całej pracy próbnej i funkcji głowicy.
Funkcje indywidualne i cykle ciągłe. Każdy portal jest wysterowy-
wany indywidualnie.
Symbol Widok Opis
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.6 Interfejs użytkownika Od wersji oprogramowania SC 712.1 Wydanie 05/2019
214
Serwis Narzędzia serwisowe.
Dostępne tylko na poziomie obsługi Serwis maszyny.
Konfigurowanie i kalibrowanie automatu montażowego SIPLACE,
pobieranie wbudowanych wersji oprogramowania, kalibrowanie i
konfigurowanie całej maszyny.
Przegląd bazy
próbnej
Dostępne tylko na poziomie obsługi Serwis maszyny.
Szczegółowy opis poszczególnych funkcji przeglądu bazy testów
znajduje się w pomocy online.
