5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE 5.6 Interfejs użytkownika Od wersji oprogramowania SC 712.1 Wydan ie 05/2019 214 Serwis Narzędzia serwisowe. Dostępne tylko n a poziomie obsługi Serwis maszyny…
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.6 Interfejs użytkownika
213

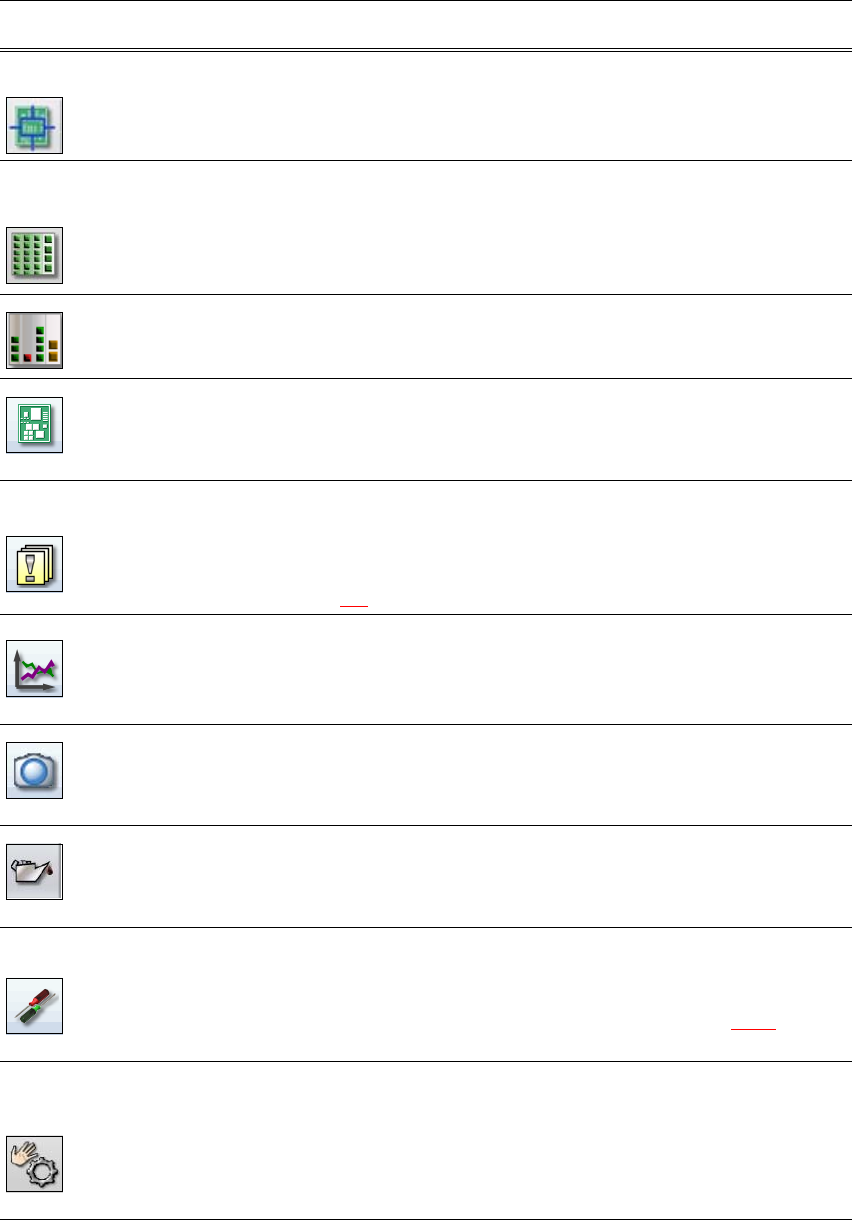

Zadanie naucza-
nia
Otwiera widok Zadanie nauczania w aplikacji SIPLACE Station
Programming.
Dzięki zadaniu nauczania zostaje zakończona parametryzacja ele-
mentów w obrębie zadania.
Stanowiska Uzbrojenie można otworzyć osobno dla każdego z 2 stanowisk.
Umożliwia kontrolę i konfigurację modułów podajnikowych, podze-
społów i pipet.
Umożliwia nauczanie form obudowy i form kieszeni podzespołów.
Wyświetla kontrolę napełnienia.
Napełnienie Kontrola napełnienia przenośnika.
Płytka obwodu
drukowanego
Wyświetlanie płytek drukowanych i lista pozycji uzbrajania.
Sprawdzanie i konfigurowanie pytek drukowanych i podzespołów.
Programowanie znaczników.
Komunikaty Wyświetla komunikaty o aktualnych lub wcześniejszych zdarze-
niach. Komunikaty są rozróżniane według rodzaju. Istnieje możli-
wość wyświetlania tabeli błędów ścieżek, transportu, maszyny,
błędów ogólnych i rozgałęzionych komunikatów o błędach (patrz
rozdział 5.7
, strona 218).
Statystyka Wyświetlenie statystyki wydajności, jakości i odrzuconego materia-
łu. Wyświetlanie wydajności maszyn i płytek drukowanych.
Uruchamianie systemu OIS (Operator Information System), bliższe
informacje patrz dokumentacja OIS.
Obrazy na żywo
za pomocą
SIPLACE Vision
Wyświetlanie indywidualnych obrazów na żywo z kamery.
Wskazania i zapisywanie Vision-Dumps.
Konserwacja Informacje o stanie konserwacji maszyny.
Dalsze informacje znajdują się w instrukcji konserwacji.
Ustawienia Zawiera wszystkie ustawienia i opcje.
Ustawianie poziomu obsługi, języka interfejsu użytkownika.
Wyświetlanie i zmiana ustawień maszyny, ustawień użytkownika,
opcji maszyny i opcji oprogramowania, patrz rozdział 5.6.5
, strona
216.
Ręczna obsługa Zawiera informacje i funkcje do testów i diagnostyki.
Umożliwia określenie czynności, jaka ma zostać przeprowadzona
po naciśnięciu przycisku Start.
Umożliwia przetestowanie całej pracy próbnej i funkcji głowicy.
Funkcje indywidualne i cykle ciągłe. Każdy portal jest wysterowy-
wany indywidualnie.
Symbol Widok Opis
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.6 Interfejs użytkownika Od wersji oprogramowania SC 712.1 Wydanie 05/2019
214

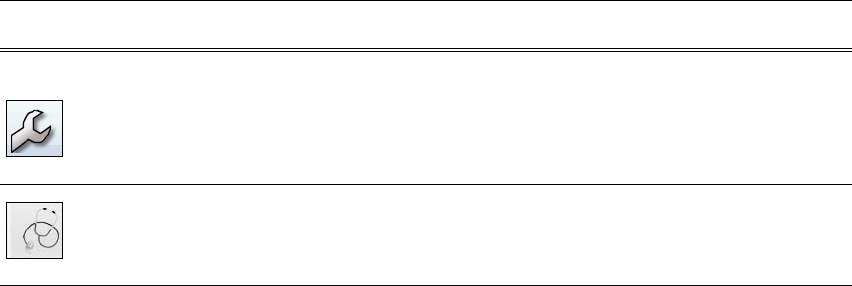

Serwis Narzędzia serwisowe.
Dostępne tylko na poziomie obsługi Serwis maszyny.
Konfigurowanie i kalibrowanie automatu montażowego SIPLACE,
pobieranie wbudowanych wersji oprogramowania, kalibrowanie i
konfigurowanie całej maszyny.
Przegląd bazy
próbnej
Dostępne tylko na poziomie obsługi Serwis maszyny.
Szczegółowy opis poszczególnych funkcji przeglądu bazy testów
znajduje się w pomocy online.
Symbol Widok Opis
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.6 Interfejs użytkownika
215
5.6.4 Obsługa oprogramowania stacji w widokach
Większość widoków, wywoływanych za pomocą paska symboli (patrz rozdział 5.6.3, strona 212),
posiada z prawej strony pola obsługi dodatkowy, pionowy pasek symboli dla podwidoków i funkcji.
5
Przykład: Widok: "Edytor zadań
Na pasku symboli kliknąć na „Edytor zadań” .
Otwiera się poniższy widok:
5
Rys. 5.6 - 3 Interfejs użytkownika w widoku "Edytor zadań" (przykład)
Legenda
(1) Pasek symboli (przycisk "Edytor zadań")
(2) Pionowy pasek symboli w widoku "Edytor zadań"
WSKAZÓWKA
Szczegółowy opis poszczególnych funkcji znajduje się w pomocy online.
(1)
(2)
