5.6.4 Obsługa oprogramowania stacji w widokach
Większość widoków, wywoływanych za pomocą paska symboli (patrz rozdział 5.6.3, strona 212),
posiada z prawej strony pola obsługi dodatkowy, pionowy pasek symboli dla podwidoków i funkcji.
5
Przykład: Widok: "Edytor zadań
Na pasku symboli kliknąć na „Edytor zadań” .
Otwiera się poniższy widok:
5

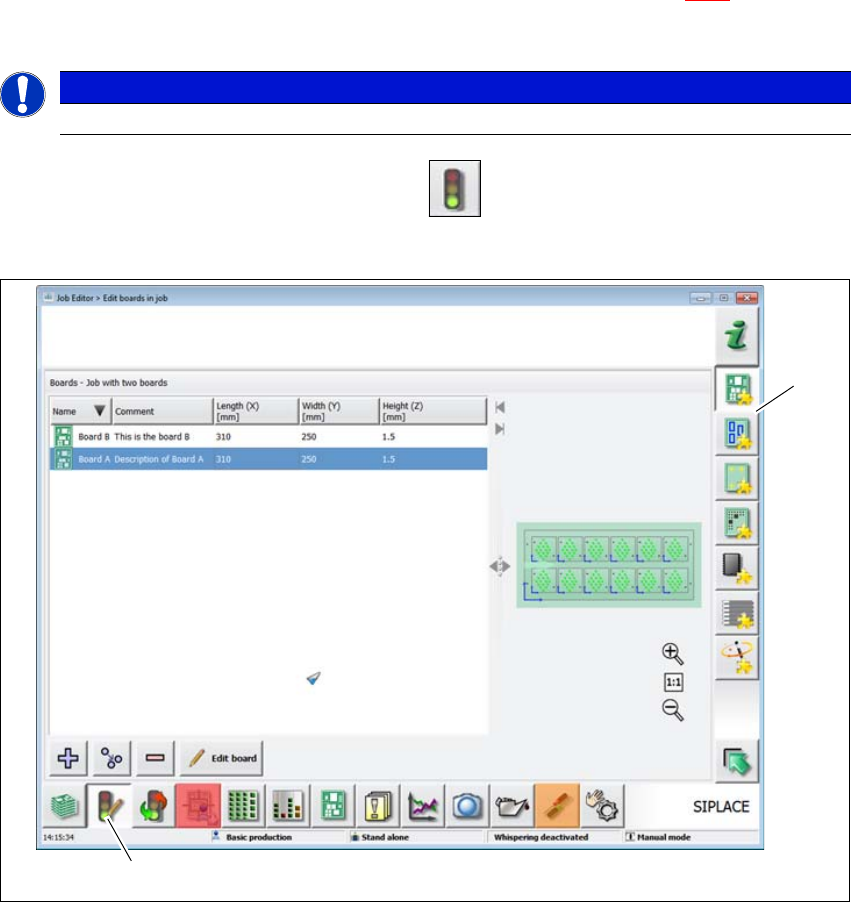

Rys. 5.6 - 3 Interfejs użytkownika w widoku "Edytor zadań" (przykład)
Legenda
(1) Pasek symboli (przycisk "Edytor zadań")
(2) Pionowy pasek symboli w widoku "Edytor zadań"
WSKAZÓWKA
Szczegółowy opis poszczególnych funkcji znajduje się w pomocy online.
(1)
(2)
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.6 Interfejs użytkownika Od wersji oprogramowania SC 712.1 Wydanie 05/2019
216
5.6.5 Ustawienia
W widoku "Ustawienia" można zmieniać różne ustawienia użytkownika, opcje oprogramowania i
opcje maszyny.
Na pasku symboli kliknąć na Ustawienia .

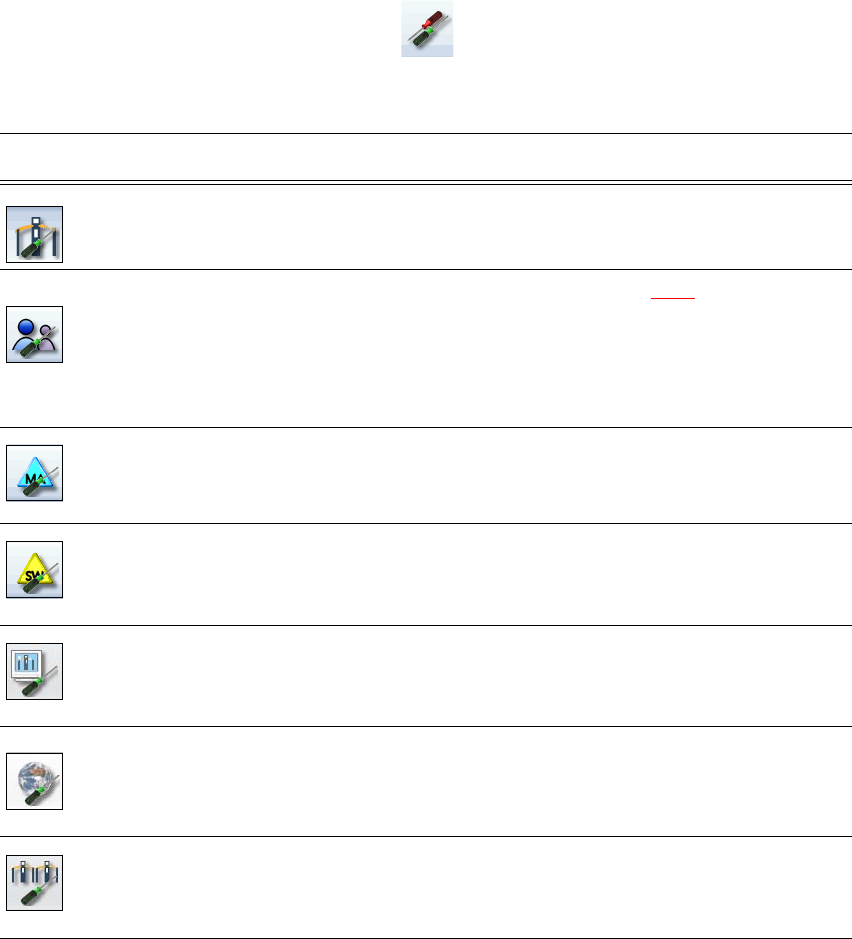

Z prawej strony zostanie wyświetlony dodatkowy pasek symboli. W poniższej tabeli opisane są w
skrócie symbole i ustawienia.
Symbol Ustawienia Opis
ustawienia ma-
szyny
Ustawianie trybu pracy i opcji (np. opcje przesuwu).
Wyłączanie maszyny.
Przełączenie na system operacyjny.
ustawienia użyt-
kownika
Ustawianie poziomu obsługi (patrz rozdział 5.3.2
, strona 206).
Ustawianie języka. Standardowo można wybrać "Niemiecki" lub
"Angielski". Dostępna jest płyta CD do instalowania dodatkowych
języków.
Dalsze opcje mogą zostać określone za pomocą poziomu obsługi
Rozszerzona produkcja.
Opcje maszyny Konfigurowanie opcji maszyny.
Tylko dla poziomu obsługi Rozszerzona produkcja.
Opcje oprogra-
mowania
Można tu włączać różne funkcje do testowania.
Tylko dla poziomu obsługi Serwis maszyny.
Ustawienia GUI Kontrola i określanie ustawień GUI.
Tylko dla poziomu obsługi Rozszerzona produkcja.
Przegląd połą-
czonych syste-
mów zewnętrz-
nych
Wyświetlanie wszystkich połączonych systemów zewnętrznych
(np. OIS, SetupCenter). Wyświetlanie stanu połączenia i wykorzy-
stanej pamięci lub kasowanie połączonych systemów.
Tylko dla poziomu obsługi Rozszerzona produkcja.
Sąsiednie maszy-
ny
Wyświetlenie sąsiednich maszyn.
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.6 Interfejs użytkownika
217
5.6.6 Przyjazna dla użytkownika obsługa dzięki kolorowym oznaczeniom
Na interfejsie użytkownika symbole, przyciski graficzne i widoki mogą być barwnie wyróżnione.
Różne barwy umożliwiają szybkie zorientowanie się, kiedy np. konieczna jest akcja operatora lub
wyświetlane są ostrzeżenia.
W oprogramowaniu stacji stosowane są następujące wyróżnienia barwne:
5
Kolor Stan Znaczenie
Czerwony Alarm Konieczna ingerencja operatora.
Tylko w widoku Moduł podajnikowy, podzespoły i pipety".
Pomarańczo-
wy
Ostrzeżenie Wyświetlana jest wskazówka dla operatora.
Nie jest jednak konieczna bezpośrednia ingerencja operatora.
Tylko w widoku Moduł podajnikowy, podzespoły i pipety".
Zielony W obróbce Symbol lub przycisk graficzny ma kontrolę nad maszyną i stan
jest prawidłowy.
Tylko w widokach "Produkcja", "Moduł podajnikowy, podze-
społy i pipety", "Płytka drukowana", "Kontrola czujników i
funkcji" oraz "Serwis".
Zielony miga-
jący
Oczekiwanie na
POD
Zastępuje stan "Busy" jeżeli maszyna znajduje się w trybie
produkcji, ale nie produkuje, ponieważ nie ma płytki drukowa-
nej.
Włóż płytkę drukowaną.
Tylko w widoku "Produkcja".
