Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.6 Interfejs u żytkownika 217 5.6.6 Przyjazna dla użytkownika obsługa dzięki kolorowym oznacze niom Na inter…
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.6 Interfejs użytkownika Od wersji oprogramowania SC 712.1 Wydanie 05/2019
216
5.6.5 Ustawienia
W widoku "Ustawienia" można zmieniać różne ustawienia użytkownika, opcje oprogramowania i
opcje maszyny.
Na pasku symboli kliknąć na Ustawienia .
Z prawej strony zostanie wyświetlony dodatkowy pasek symboli. W poniższej tabeli opisane są w
skrócie symbole i ustawienia.
Symbol Ustawienia Opis
ustawienia ma-
szyny
Ustawianie trybu pracy i opcji (np. opcje przesuwu).
Wyłączanie maszyny.
Przełączenie na system operacyjny.
ustawienia użyt-
kownika
Ustawianie poziomu obsługi (patrz rozdział 5.3.2
, strona 206).
Ustawianie języka. Standardowo można wybrać "Niemiecki" lub
"Angielski". Dostępna jest płyta CD do instalowania dodatkowych
języków.
Dalsze opcje mogą zostać określone za pomocą poziomu obsługi
Rozszerzona produkcja.
Opcje maszyny Konfigurowanie opcji maszyny.
Tylko dla poziomu obsługi Rozszerzona produkcja.
Opcje oprogra-
mowania
Można tu włączać różne funkcje do testowania.
Tylko dla poziomu obsługi Serwis maszyny.
Ustawienia GUI Kontrola i określanie ustawień GUI.
Tylko dla poziomu obsługi Rozszerzona produkcja.
Przegląd połą-
czonych syste-
mów zewnętrz-
nych
Wyświetlanie wszystkich połączonych systemów zewnętrznych
(np. OIS, SetupCenter). Wyświetlanie stanu połączenia i wykorzy-
stanej pamięci lub kasowanie połączonych systemów.
Tylko dla poziomu obsługi Rozszerzona produkcja.
Sąsiednie maszy-
ny
Wyświetlenie sąsiednich maszyn.
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.6 Interfejs użytkownika
217
5.6.6 Przyjazna dla użytkownika obsługa dzięki kolorowym oznaczeniom
Na interfejsie użytkownika symbole, przyciski graficzne i widoki mogą być barwnie wyróżnione.
Różne barwy umożliwiają szybkie zorientowanie się, kiedy np. konieczna jest akcja operatora lub
wyświetlane są ostrzeżenia.
W oprogramowaniu stacji stosowane są następujące wyróżnienia barwne:
5
Kolor Stan Znaczenie
Czerwony Alarm Konieczna ingerencja operatora.
Tylko w widoku Moduł podajnikowy, podzespoły i pipety".
Pomarańczo-
wy
Ostrzeżenie Wyświetlana jest wskazówka dla operatora.
Nie jest jednak konieczna bezpośrednia ingerencja operatora.
Tylko w widoku Moduł podajnikowy, podzespoły i pipety".
Zielony W obróbce Symbol lub przycisk graficzny ma kontrolę nad maszyną i stan
jest prawidłowy.
Tylko w widokach "Produkcja", "Moduł podajnikowy, podze-
społy i pipety", "Płytka drukowana", "Kontrola czujników i
funkcji" oraz "Serwis".
Zielony miga-
jący
Oczekiwanie na
POD
Zastępuje stan "Busy" jeżeli maszyna znajduje się w trybie
produkcji, ale nie produkuje, ponieważ nie ma płytki drukowa-
nej.
Włóż płytkę drukowaną.
Tylko w widoku "Produkcja".
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.7 Wiadomości i pomoc online Od wersji oprogramowania SC 712.1 Wydanie 05/2019
218
5.7 Wiadomości i pomoc online
Jeżeli w trakcie pracy w automacie montażowym występują alarmy, komunikat alarmowy w polu
stanu interfejsu użytkownika jest wyświetlany w kolorze czerwonym. Symbol (1) dla Informacji o
alarmach jest aktywny.
Wyróżniony czerwonym kolorem przycisk graficzny na pasku symboli sygnalizuje, że konieczna
jest ingerencja operatora.
5

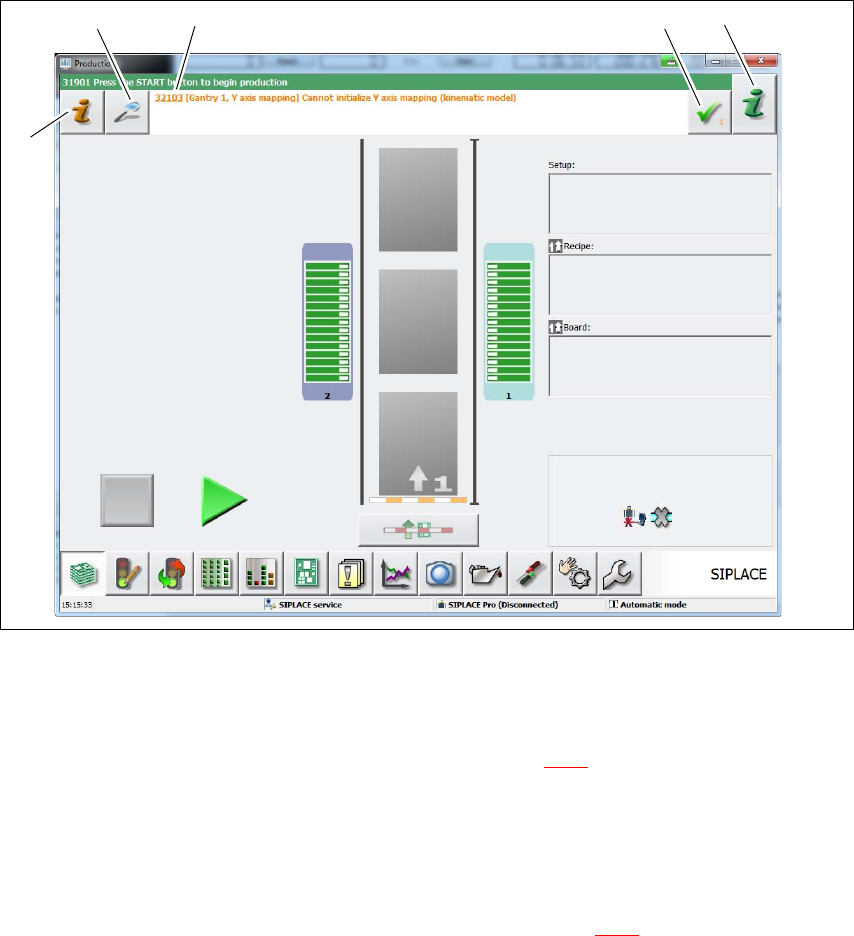

Rys. 5.7 - 1 Widok "Produkcja" z komunikatem alarmowym (przykład)
Legenda do rys. 5.7 - 1
(1) Uruchamia system pomocniczy wyświetlający informacje o możliwych przyczynach aktualnie
występującej usterki i sposobie usunięcia (patrz rozdział 5.7.1
, strona219).
(2) Otwiera okno dialogowe, w którym wyświetlana jest przyczyna usterki, tekst komunikatu o
usterce i data oraz czas wystąpienia. Z tego miejsca można także wywołać pomoc dotyczącą
aktualnego błędu.
(3) Numer alarmu i krótka informacja o alarmie.
(4) Usuwa aktualnie wyświetlony błąd z pola stanu (patrz rozdział 5.7.1
, strona 219).
(5) Wywołuje pomoc kontekstową dla aktualnego widoku. Wyświetlane są krótkie objaśnienia
wszystkich elementów obsługowych na tym widoku.
(1)
(2)
(3) (4)
(5)
