Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.7 Wiadomości i pomoc online 221 5.7.4 Pomoc kontekstowa online Aby wyświetlić informacje o ak tualnym widok…
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.7 Wiadomości i pomoc online Od wersji oprogramowania SC 712.1 Wydanie 05/2019
220
5.7.2 Wyświetlanie informacji o aktualnych i wcześniejszych wiadomościach

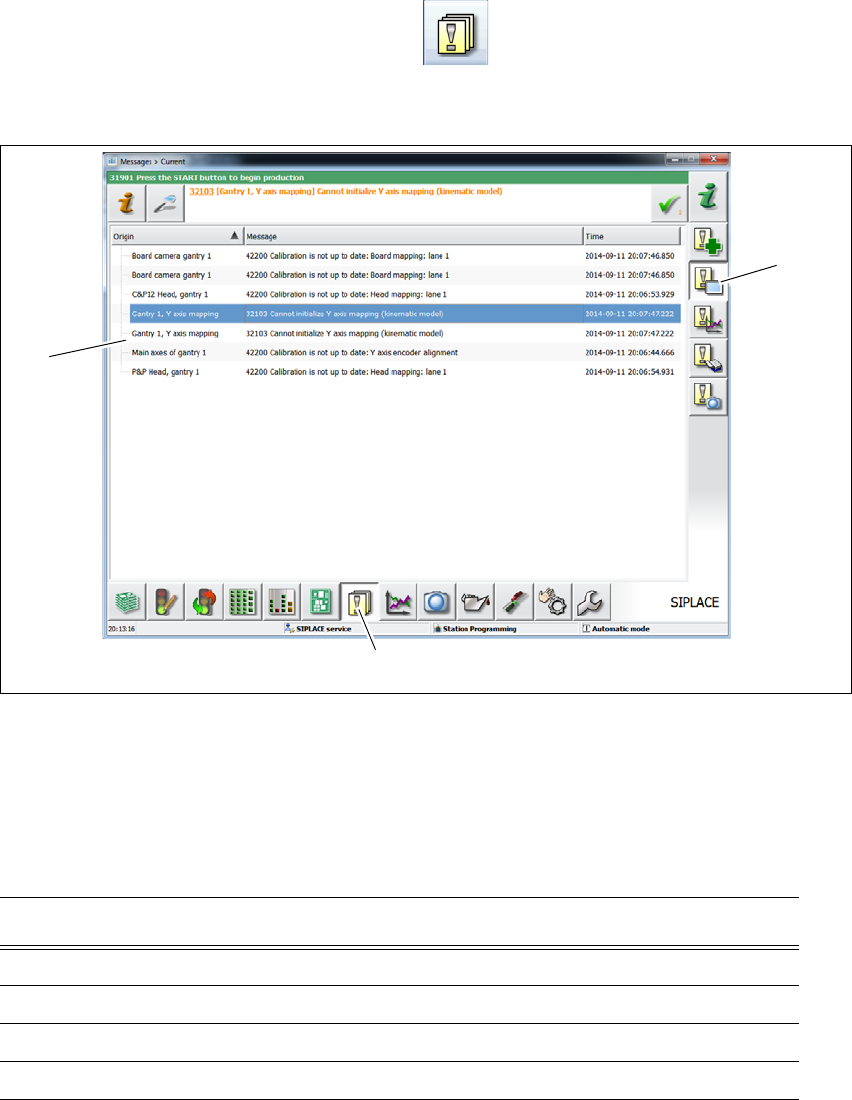

Na pasku symboli kliknij przycisk graficzny (1).
Kliknąć na przycisk graficzny "Wyświetlanie aktualnych wiadomości" (2). Zostaje wyświetlona
lista wszystkich wiadomości, które pojawiły się.
. 5
Rys. 5.7 - 2 Przykład:lista alarmów (przykład)
Dalsze informacje można uzyskać w pomocy online oprogramowania stacji.
5.7.3 Znaczenie kolorów w informacjach alarmowych w systemie Pomocy online
5
(1)
(2)
(3)
Wyróżnienie tekstu Znaczenie
Czerwony tekst Numer alarmu i komunikat alarmowy
Czarny tekst Potencjalna/e przyczyna/y alarmu
Zielony tekst Instrukcja usunięcia alarmu
Tekst niebieski podkreślony Wywołanie dodatkowych informacji
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.7 Wiadomości i pomoc online
221
5.7.4 Pomoc kontekstowa online
Aby wyświetlić informacje o aktualnym widoku, kliknij symbol , aby uruchomić system Po-
mocy dla komputera stacyjnego. Otworzy się główne okno systemu Pomocy z informacjami alar-
mowymi. Informacje te odnoszą się do aktualnie wyświetlonego widoku, z którego została
uruchomiona Pomoc. Na podstawie spisu treści, indeksu i funkcji wyszukiwania można otrzymać
informacje o całym zakresie pomocy online.
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.8 Lampy sygnalizacyjne z sygnałem akustycznym Od wersji oprogramowania SC 712.1 Wydanie 05/2019
222
5.8 Lampy sygnalizacyjne z sygnałem akustycznym
5.8.1 Przegląd
Lampki sygnalizacyjne sygnalizują stany robocze i błędy w działaniu automatu. Sygnał aku-
styczny wywoływany jest w stanie alarmowym. W automatach SIPLACE istnieje możliwość zain-
stalowania dwu- lub trójkolorowego sygnalizatora świetlnego. System lamp sygnałowych
(dwukolorowy lub trójkolorowy) ustawiany jest w autokonfiguracji; patrz instrukcja instalacyjna
oprogramowania stacji, nr artykułu. 00196771-xx.
5.8.1.1 Trójkolorowa lampa sygnałowa (standard)
Rys. 5.8 - 1 Lampki sygnalizacyjne stanów pracy
(1) Sygnalizator dźwiękowy
(2) L1 – czerwona lampa sygnałowa
(3) L2 – żółta lampa sygnałowa
(4) L3 – zielona lampa sygnałowa
(2)
(1)
(3)
(4)
