Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.10 Przeprowad zanie kontroli wzrokowej 231 5.10.4 Zakładanie przegródek blaszanyc h do pojemnika na pasy …
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.10 Przeprowadzanie kontroli wzrokowej Od wersji oprogramowania SC 712.1 Wydanie 05/2019
230
5
Sprawdzić wielokolorowy wskaźnik stanu.
– Jeżeli świeci w kolorze zielonym, oznacza to, że moduł podajnikowy jest gotowy do
pracy.
– Jeżeli świeci w kolorze pomarańczowym, oznacza to, że jest sygnalizowane ostrzeżenie.
Diody LED świecą odpowiednio.
– Jeżeli wskaźnik stanu świeci się na czerwono, występuje nieprawidłowe działanie. Diody
LED świecą odpowiednio.
Lista diod LED i wskaźników stanu na stacji obsługi SmartFeeder jest wyszczególniona
w rozdziale 5.12.1
, strona 241. 5
Gdy wskaźnik stanu jest wyłączony, może to mieć następujące przyczyny: 5
– Modułu podajnikowego nie ma w aktualnym wyposażeniu.
– Moduł podajnikowy jest uszkodzony.
– Moduł podajnikowy jest wyłączony (np. z powodu spadku ciśnienia powietrza).
5.10.2 Splatanie pasów w odpowiednim czasie
5
5
5.10.3 Kontrola Support Pins
Skontrolować położenie Support Pins na stole podnośnym:
– Zwracać uwagę na to, aby Support Pins nie wchodziły w kolizję z elementami elektro-
nicznymi na dolnej powierzchni płytek drukowanych.
– Należy ponadto zwracać uwagę na to, aby Support Pins nie kolidowały ze ściankami
transportera płytek drukowanych.
OSTROŻNIE
Problemy ze ściągnięciem folii kryjącej!
Zerwanie folii może spowodować problemy ze ściąganiem folii kryjącej.
Dostępny jest zintegrowany nóż (poz. 2) do prostego odcinania 8 i 12 mm SIPLACE
SmartFeeder E.
WSKAZÓWKA
Zbyt późne splatanie pasów
Zbyt późne splatanie pasów prowadzi do dłuższych czasów przestoju.
Pasy powinny zostać splecione w odpowiednim momencie, aby moduły podajnikowe
nie zostały opróżnione.
WSKAZÓWKA
Zbyt wczesne splatanie pasów
Zbyt wczesne splatanie pasów może pociągać za sobą poniższe skutki: Jeżeli stary pas
nawijany jest na nową rolkę, wówczas nowa rolka może być zbyt pełna i wówczas pas
zsuwa się z rolki i zahacza. To z kolei spowoduje błędy w pobieraniu pasa i częstsze
przestoje.
Splataj pasy na czas, aby nowe i stare pasy nie zahaczały się.
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.10 Przeprowadzanie kontroli wzrokowej
231
5.10.4 Zakładanie przegródek blaszanych do pojemnika na pasy
Blaszana przegródka ma różne krawędzie i może być zakładana na dwa sposoby do pojem-
nika na pasy. Gdy stosowane są osie wtykowe, wówczas wycięcia dla osi wtykowych w prze-
gródce blaszanej wskazują ku górze. Gdy nie są stosowane osie wtykowe, wówczas
zaokrąglone
krawędzie przegródki blaszanej są skierowane w górę.
Włożyć przegródki blaszane w sposób przedstawiony na rys. 5.10 - 2i uwzględnić, że pojem-
nik na pasy może zostać podzielony co najmniej na 2 części. Dzięki temu unikniesz błędów
uzbrajania.
Sprawdź, czy przegródki blaszane przyjmują pozycję zatrzaskową we wszystkich trzech li-
stwach prowadzących. W przeciwnym razie przegródka blaszana zostanie skrzywiona lub
pogięta.
5
Rys. 5.10 - 2 Przegródki blaszane w pojemniku na pasy
(1) Pojemnik na pasy odpadowe
(2) Pojemnik na pasy
(3) Przegródki blaszane
(1)
(3)
(2)
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.11 Uzbrajanie modułów podajnikowych Od wersji oprogramowania SC 712.1 Wydanie 05/2019
232
5.11 Uzbrajanie modułów podajnikowych
5.11.1 Wskazówki dotyczące obsługi modułów podajnikowych
Moduły podajnikowe to urządzenia precyzyjne. Dlatego z modułami podajnikowymi należy obcho-
dzić się ostrożnie.
Unikaj uderzania modułów podajnikowych o przeszkody.
Uważaj, aby moduły podajnikowe nie upadały.
Do konserwacji używaj tylko odpowiednich narzędzi.
5.11.2 Zdejmowanie SIPLACE SmartFeeder E ze stołu wymiennego
5

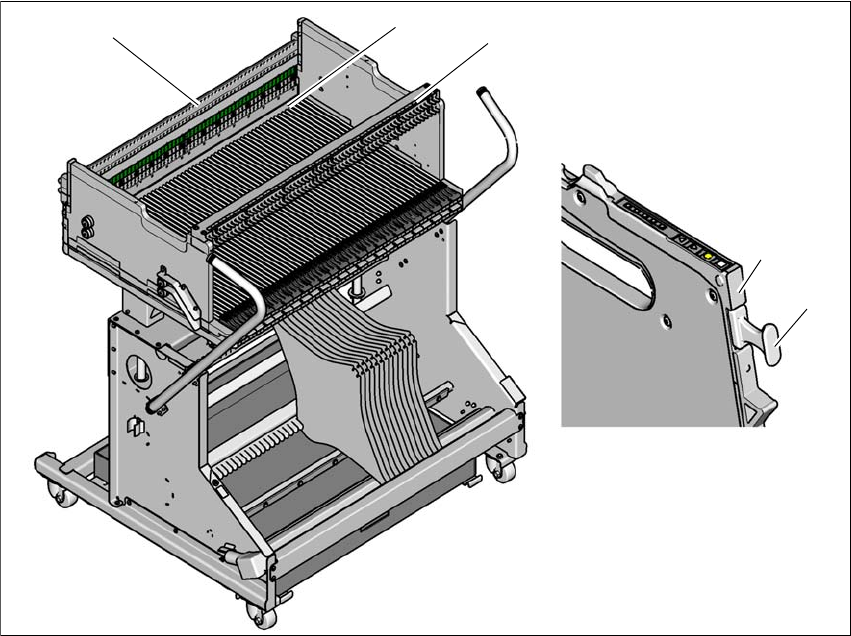

Rys. 5.11 - 1 Zdejmowanie SIPLACE SmartFeeder E ze stołu wymiennego
(1) Uchwyt do wyjmowania
(2) Wyświetlacz stanu
(3) Listwa blokująca przenośnika
(4) Listwa ograniczająca
(5) Listwa centrująca
(1)
(2)
(5)
(4)
(3)
