Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.11 Uzbrajanie modułów podajnikowych 239 Krok 3 5 5 Rys. 5.11 - 6 Dopr owadzanie folii kryjące j do kółek po…
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.11 Uzbrajanie modułów podajnikowych Od wersji oprogramowania SC 712.1 Wydanie 05/2019
238
Krok 2 5
5

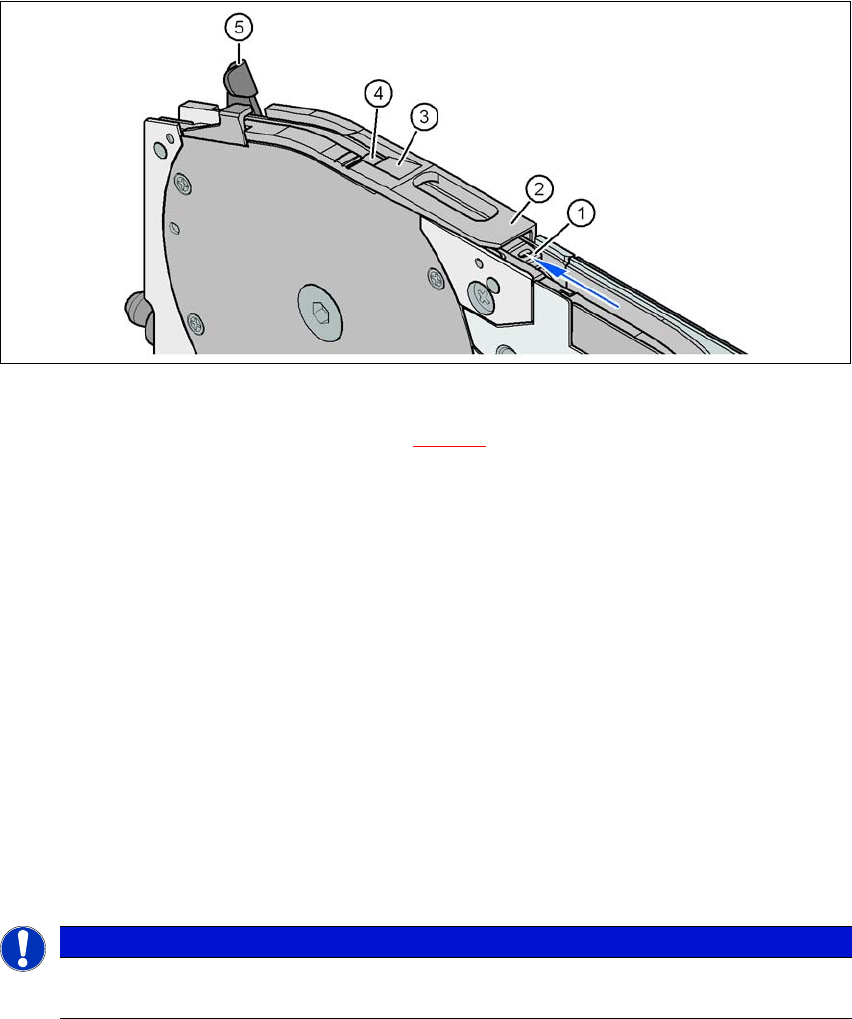

Rys. 5.11 - 5 Okno odbiorcze na module podajnikowym
(1) Wyjmowana podpora pasa (patrz rozdział 5.11.4.4, strona 240)
(2) Okienko pobrania
(3) Krawędź ściągająca do folii kryjącej
(4) Strefa odbioru podzespołów
(5) Dźwignia do unoszenia i ryglowania okienka odbiorczego
Przeprowadź początek pasa pod oknem odbiorczym (poz. 2) i dalej, aż pas dotknie koła
kołka.
Wciśnij na polu obsługi przycisk DO PRZODU, aż miejsce załamania folii kryjącej znajdzie
się w obszarze odbioru (poz. 4) podzespołów.
Przesuń dźwignię (poz. 5) do przodu, aby podnieść okno odbiorcze (poz. 2) na pierwszą po-
zycję spoczynkową.
Wyciągnąć folię kryjącą z boku wzdłuż okienka odbiorczego do przodu i pod okienkiem od-
biorczym.
Cofnij folię kryjącą, aż dojdzie do krawędzi ściągającej (poz. 3).
5
Przestaw dźwignię (poz. 5) z powrotem, aby opuścić okno odbiorcze.
WSKAZÓWKA
Opuść okienko odbiorcze dopiero, gdy folia kryjąca zetknie się z krawędzią ściąga-
jącą.
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.11 Uzbrajanie modułów podajnikowych
239
Krok 3 5
5
Rys. 5.11 - 6 Doprowadzanie folii kryjącej do kółek podbijających folię kryjącą
(1) Kółka podbijające folię kryjącą
(2) Kołyska folii kryjącej
5
Poprowadź folię kryjącą przez kołyskę folii kryjącej (poz. 2) dalej do kółek wprowadzających
folię (poz. 1).
Wciskaj na polu obsługi przycisk FOLIA, aż folia kryjąca zostanie naprężona. Kołyska folii kry-
jącej przechyli się do dołu i zatrzyma silnik napędowy.
Utnij pas równo na przednim końcu modułu podajnikowego.
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.11 Uzbrajanie modułów podajnikowych Od wersji oprogramowania SC 712.1 Wydanie 05/2019
240
5.11.4.4 Podpora pasa dla modułu SIPLACE SmartFeeder E 8 mm
5
Rys. 5.11 - 7 SIPLACE SmartFeeder 8 mm E - podparcie pasa
(1) Wspornik pasa, wyjmowany
(2) Owalny otwór we wsporniku pasa
SIPLACE SmartFeeder E wyposażony jest w podparcie pasa (poz. 1 na rys. 5.11 - 7). W razie
potrzeby można go łatwo usunąć.
Wprowadzić grot wkrętaka zegarmistrzowskiego w owalny otwór (poz. 2 na rys. 5.11 - 7) pod-
pory pasa i wyciągnąć podporę w kierunku przeciwnym do kierunku transportu pasa.
Zakładając wspornik pasa, zwróć uwagę, czy zatrzaskuje się w wymaganej pozycji.
5
WSKAZÓWKA
Stała wysokość odbioru Z i skrócenie czasu na korekty wysokości odbioru
Przy wszystkich podzespołach od 0402 i mniejszych należy zawsze wkładać pod-
porę pasa (poz. 1 na rys. 5.11 - 7) do modułu podajnikowego.
