Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.12 Przestrzeg anie wskazań na ur ządzeniu SIPLACE SmartFeeder E 241 5.12 Przestrzeganie wskazań na urządzen…
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.11 Uzbrajanie modułów podajnikowych Od wersji oprogramowania SC 712.1 Wydanie 05/2019
240
5.11.4.4 Podpora pasa dla modułu SIPLACE SmartFeeder E 8 mm
5

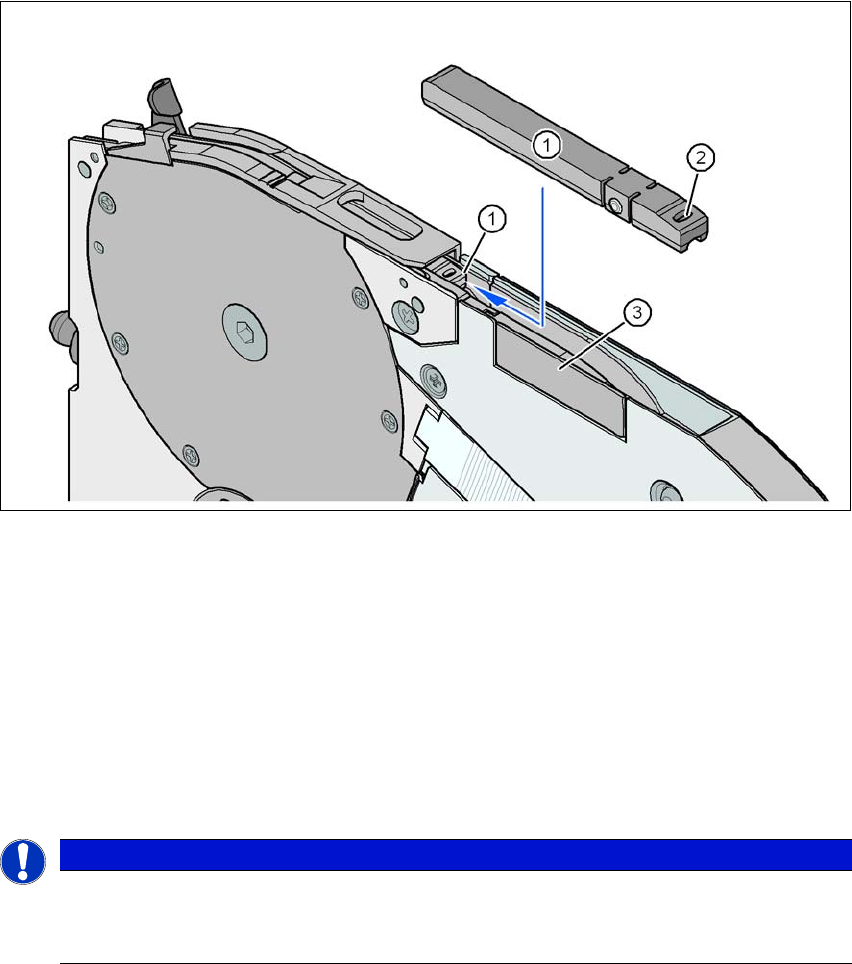

Rys. 5.11 - 7 SIPLACE SmartFeeder 8 mm E - podparcie pasa
(1) Wspornik pasa, wyjmowany
(2) Owalny otwór we wsporniku pasa
SIPLACE SmartFeeder E wyposażony jest w podparcie pasa (poz. 1 na rys. 5.11 - 7). W razie
potrzeby można go łatwo usunąć.
Wprowadzić grot wkrętaka zegarmistrzowskiego w owalny otwór (poz. 2 na rys. 5.11 - 7) pod-
pory pasa i wyciągnąć podporę w kierunku przeciwnym do kierunku transportu pasa.
Zakładając wspornik pasa, zwróć uwagę, czy zatrzaskuje się w wymaganej pozycji.
5
WSKAZÓWKA
Stała wysokość odbioru Z i skrócenie czasu na korekty wysokości odbioru
Przy wszystkich podzespołach od 0402 i mniejszych należy zawsze wkładać pod-
porę pasa (poz. 1 na rys. 5.11 - 7) do modułu podajnikowego.
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.12 Przestrzeganie wskazań na urządzeniu SIPLACE SmartFeeder E
241
5.12 Przestrzeganie wskazań na urządzeniu SIPLACE Smart-
Feeder E
5.12.1 Wskaźniki LED
SIPLACE SmartFeeder E posiada wskaźniki LED, które dla każdej ścieżki wyświetlają stany ro-
bocze.
5

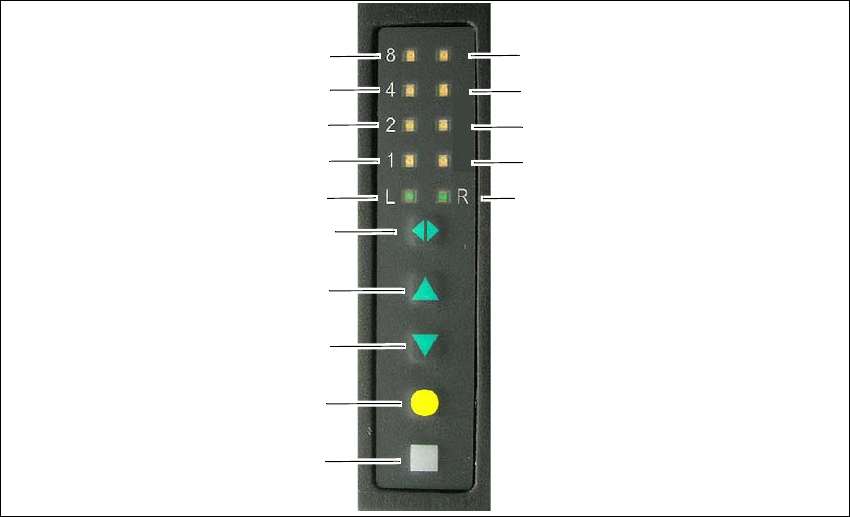

Rys. 5.12 - 1 Przyciski i wskaźniki LED: pokazany przykład modułu SIPLACE SmartFeeder 2x8mm E
(1) Przycisk USTAW
(2) Przycisk FOLIA
(3) Przycisk DO TYŁU
(4) Przycisk DO PRZODU
(5) Przycisk zmiany ścieżki pomiędzy stroną prawą i lewą
(6) LED L lewej ścieżki aktywna
(7) LED wielkości kroku 1 mm lewej ścieżki
(8) LED wielkości kroku 2 mm lewej ścieżki
(9) LED wielkości kroku 4 mm lewej ścieżki
(10) LED wielkości kroku 8 mm lewej ścieżki
(11) LED R prawej ścieżki aktywna
(12) LED wielkości kroku 1 mm prawej ścieżki
(13) LED wielkości kroku 2 mm prawej ścieżki
(14) LED wielkości kroku 4 mm prawej ścieżki
(15) LED wielkości kroku 8 mm prawej ścieżki
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.12 Przestrzeganie wskazań na urządzeniu SIPLACE SmartFeeder E Od wersji oprogramowania SC 712.1 Wydanie 05/2019
242
5.12.2 Wyświetlacz stanu
– Zielony:
Moduł podajnikowy jest gotowy do pracy i posiada aktualne uzbrojenie.
– Pomarańczowy:
Sygnalizowane jest ostrzeżenie.
– Czerwony:
Wystąpił błąd.
–wył.:
Modułu podajnikowego nie ma w aktualnym wyposażeniu.
5
5
5.12.2.1 Wskaźnik stanu, możliwe znaczenie i rozwiązania
W poniższej tabeli podane są kolor wskaźnika stanu, możliwe znaczenie oraz sposoby usunięcia
usterki.
5
WSKAZÓWKA
"Wskaźnik LED wył." tylko do modułów podajnikowych zawartych w uzbrojeniu
Sterownik maszyny wyłącza wskaźnik stanu modułów podajnikowych, które nie są zawar-
te w aktualnym wyposażeniu.
Stan "Wskaźnik LED wył." występuje więc tylko wtedy, gdy system programowania prze-
każe zlecenie do linii. Ułatwia to operatorowi kontrolę modułów podajnikowych, ponieważ
musi zwracać uwagę tylko na te moduły podajnikowe, które są zawarte w wyposażeniu.
WSKAZÓWKA
Operacja zbrojenia: Aktywacja wskaźnika stanu dla każdego modułu podajnikowego
W trakcie samego procesu uzbrajania - brak informacji o wyposażeniu na stacji, brak zle-
cenia wysłanego z SIPLACE Pro do stacji/linii - wskaźnik stanu jest uaktywniany dla każ-
dego modułu podajnikowego po jego założeniu. Dzięki temu operator otrzymuje
informację, czy wszystko jest w porządku.
Wyświetlacz
stanu
Możliwe znaczenie Sposób usunięcia usterki
Pomarań-
czowy
Została wybrana funkcja, niedo-
puszczalna przy naprężonej folii
kryjącej (kołyska folii jest wciśnięta
do dołu).
Jeżeli pożądana funkcja ma być wykonywana, wyjmij
folię z pary kół zębatych i odetnij ją, aby zwolnić kołyskę
folii.
Pomarań-
czowy
Po włączeniu napięcie zasilające
24V nie przekroczyło progu włą-
czeniowego
Sprawdź napięcie zasilające
Czerwony,
migający
Oprogramowanie modułu podajni-
kowego nie wchodzi do aplikacji
Załaduj ponownie oprogramowanie aplikacyjne i opro-
gramowanie modułu podajnikowego
