Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.15 Uzupełnian ie podzespołów 247 5.15 Uzupełnianie podzespołów Informacje na temat uzu pełniania pod zespoł…
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.14 Unikanie błędów ścieżek Od wersji oprogramowania SC 712.1 Wydanie 05/2019
246
5.14.3 Układ współrzędnych i kąt pobierania podzespołów
5
Rys. 5.14 - 1 Położenie i kąt pobierania podzespołu
Podzespół
specjalny
Magazynek
prętowy:
Biegunowe
podzespoły
scalone
0402
2220
Anoda musi być skiero-
wana do dodatniej osi
X.
Typ obudowy Pozycja opisywania 0°
Położenie w podajniku
Kąt pobierania/
kąt pipety
Pas:
SOT 23
Magazynek
prętowy:
Pas:
Pas:
SO-IC
DIL-IC
SOT 194
Pas:
Otwory
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.15 Uzupełnianie podzespołów
247
5.15 Uzupełnianie podzespołów
Informacje na temat uzupełniania podzespołów z kodem kreskowym i bez kodu kreskowego są
dostępne w Pomocy online.
W przypadku pasowych modułów podajnikowych zwróć uwagę, aby zawsze w porę splatać
nowy pas, tak aby moduły podajnikowe nie opróżniały się całkowicie.
Ale również nie należy splatać pasów za wcześnie. Gdy po spleceniu nawijany jest koniec
starego pasa na nową rolkę, może się zdarzyć, że rolka nowego pasa będzie zbyt pełna. Pas
mógłby zsunąć się z rolki i zahaczyć się. Może to w pewnych sytuacjach spowodować błędy
pobierania podzespołów i wydłużyć czasy postoju maszyny.
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.16 Przystawianie i odstawianie stołu wymiennego Od wersji oprogramowania SC 712.1 Wydanie 05/2019
248
5.16 Przystawianie i odstawianie stołu wymiennego
5.16.1 Wskazówki bezpieczeństwa dotyczące przystawiania bądź odstawiania stołu
wymiennego
5
5

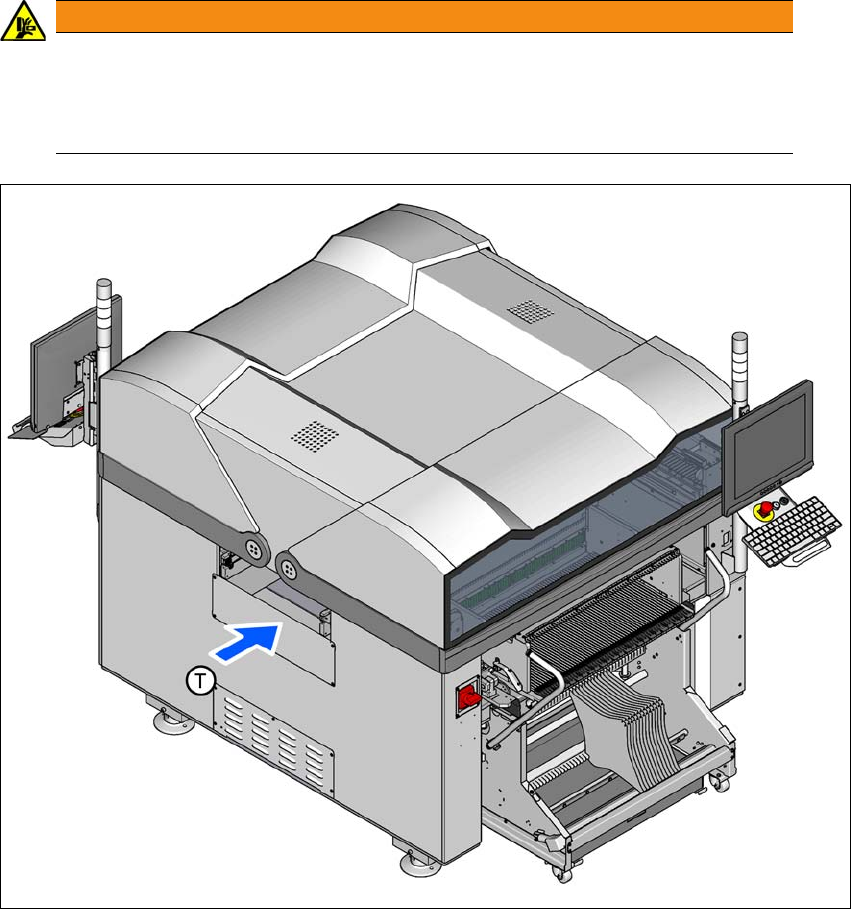

Rys. 5.16 - 1 Wskazówki bezpieczeństwa dotyczące przystawiania i odstawiania stołu wymiennego
Ponadto stół wymienny może zostać przystawiony tylko wtedy, gdy kołpaki ochronne są za-
mknięte.
OSTRZEŻENIE
NIEBEZPIECZEŃSTWO ZMIAŻDŻENIA!
Podczas przystawiania i odstawiania stołu wymiennego istnieje niebezpieczeństwo
zmiażdżenia.
Zawsze przystawiać i odstawiać pojedynczy stół wymienny.
