Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.16 Przystawia nie i odstawianie stołu wymiennego 251 5.16.4 Przystawianie stołu wymiennego 5 Rys. 5.16 - 3 …
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.16 Przystawianie i odstawianie stołu wymiennego Od wersji oprogramowania SC 712.1 Wydanie 05/2019
250
5.16.3 Zasady bezpieczeństwa podczas transportowania stołu wymiennego
5
Podczas transportu należy zawsze trzymać stół wymienny dwoma rękami za uchwyty.
Pamiętaj, że stół wymienny z uzbrojonymi modułami podajnikowymi może przewrócić się w
razie przechylenia o więcej niż 20° na boki lub do przodu.
Dopilnuj, aby powierzchnia, po której przesuwasz wózek, miała znacznie mniejsze nachyle-
nie.
Podłoże automatu może wykazywać maksymalny spadek 0,63%. Odpowiada to spadkowi
wynoszącemu 5 mm na odcinku 800 mm (np. szerokość stołu wymiennego).
Uważaj, aby uniknąć kolizji z przeszkodami. Przy zbyt dużej prędkości wózek może wywrócić
się do przodu.
OSTRZEŻENIE
Unikaj wypadków!
Transportując stół wymienny, należy przestrzegać podanych poniżej reguł w celu zapo-
biegania wypadkom.
Instrukcja eksploatacji E by SIPLACE 5 Zadania przy maszynie
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 5.16 Przystawianie i odstawianie stołu wymiennego
251
5.16.4 Przystawianie stołu wymiennego
5

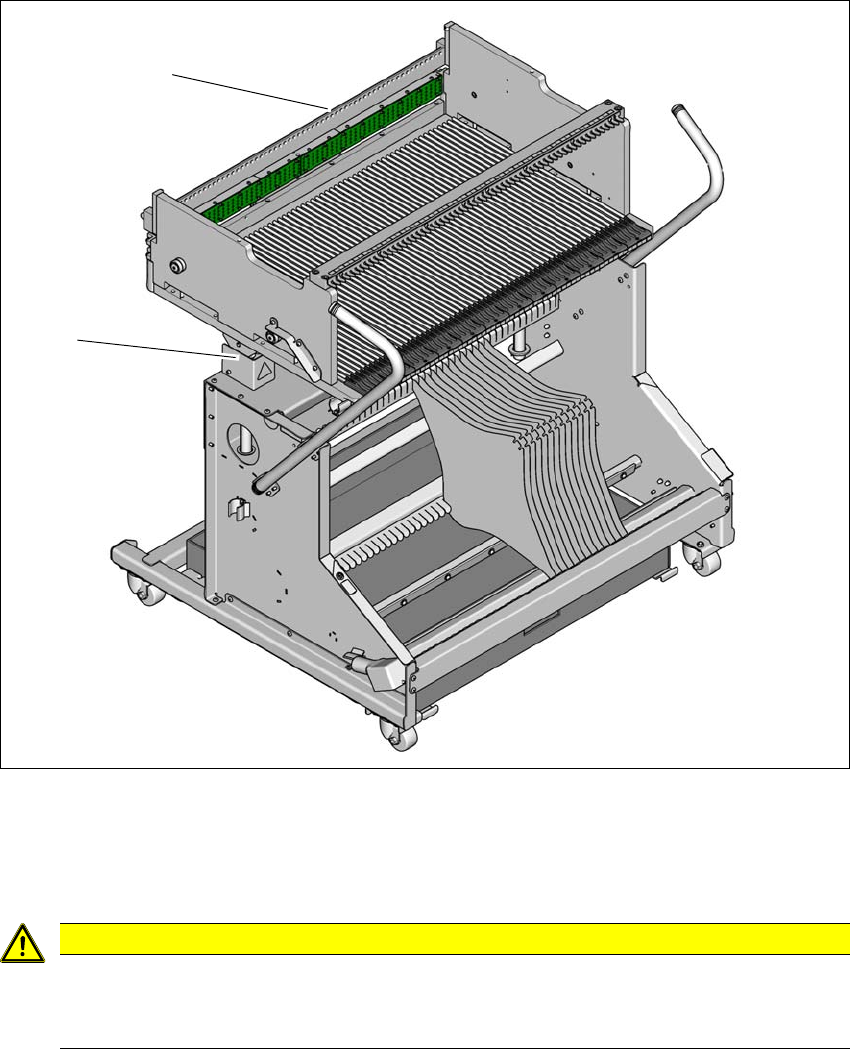

Rys. 5.16 - 3 Przystawianie stołu wymiennego
(1) Listwa centrująca
(2) Regulacja wysokości do nastawy wysokości automatu
5
OSTROŻNIE
Wsuwanie stołu wymiennego!
Przy wsuwaniu stołu wymiennego do automatu uważaj na to, aby nie uderzać za-
padką blokującą o przeszkody.
(2)
(1)
5 Zadania przy maszynie Instrukcja eksploatacji E by SIPLACE
5.16 Przystawianie i odstawianie stołu wymiennego Od wersji oprogramowania SC 712.1 Wydanie 05/2019
252
I 5
5
Odłączyć kabel zasilający i kabel D-Sub stołu wymiennego od automatu.
Ostrożnie wsuń stół wymienny do automatu aż do oporu.
5
5
5
5
Wybierz na widoku podstawowym oprogramowania stacji symbol Moduł podajni-
kowy... oraz symbol
Stanowiska.
Kliknij na symbol , aby zablokować stanowisko i poczekać tak długo, aż wózek jest
całkowicie przystawiony. Dalsze informacje zawarte są w pomocy online oprogramowania
stacji.
WSKAZÓWKA
Równe odcinanie pasów
Jeżeli pasy na końcu przodu modułu SIPLACE SmartFeeder E nie będą równo przycięte,
opróżnione pasy nie dostaną się do kanału pustych pasów.
Równo odetnij pasy przed przystawieniem stołu wymiennego.
OSTROŻNIE
Pozycja głowicy montażowej!
Sprawdź, czy głowica montażowa znajduje się poza strefą przesuwania stołu wymienne-
go.
OSTROŻNIE
Niebezpieczeństwo kolizji głowic!
Przy demontażu jednego z dwóch kątowników (lewa i prawa strona) do kontroli wysokości
stołu istnieje niebezpieczeństwo kolizji głowicy na skutek zbyt wysokiego stołu wymien-
nego.
Nie demontuj kątowników.
WSKAZÓWKA
Zamknij kołpaki ochronne, gdyż stół wymienny może zostać przystawiony tylko
wtedy, gdy kołpaki są zamknięte.
